申请日2017.01.19
公开(公告)日2017.05.31
IPC分类号C02F9/04; C02F103/10
摘要
本发明公开了一种用于海洋平台的酸性含油污水处理系统，包括注入缓蚀剂和消泡剂的第一管道混合器、注入破乳剂和反向破乳剂的第二管道混合器和高效三相分离器;高效分离器的油相出口依次连接有注入除硫化物药剂的第一油水分离器、超声波破乳装置和碟片式离心机，进一步去除油中水和油中的硫化物，分离后的水打入高效三相分离器前继续处理;高效分离器的水相出口依次连接有加入清水剂的第三管道混合器、第二油水分离器、PH值调节系统和双联过滤器，再次进行油水分离。本发明采用分系统集装箱式成橇设计，占用空间小;酸液从井底反排上来后直接在海洋平台进行处理，节省人力物力;反排酸液处理过程中不需停产，保证平台生产流程连续运行。

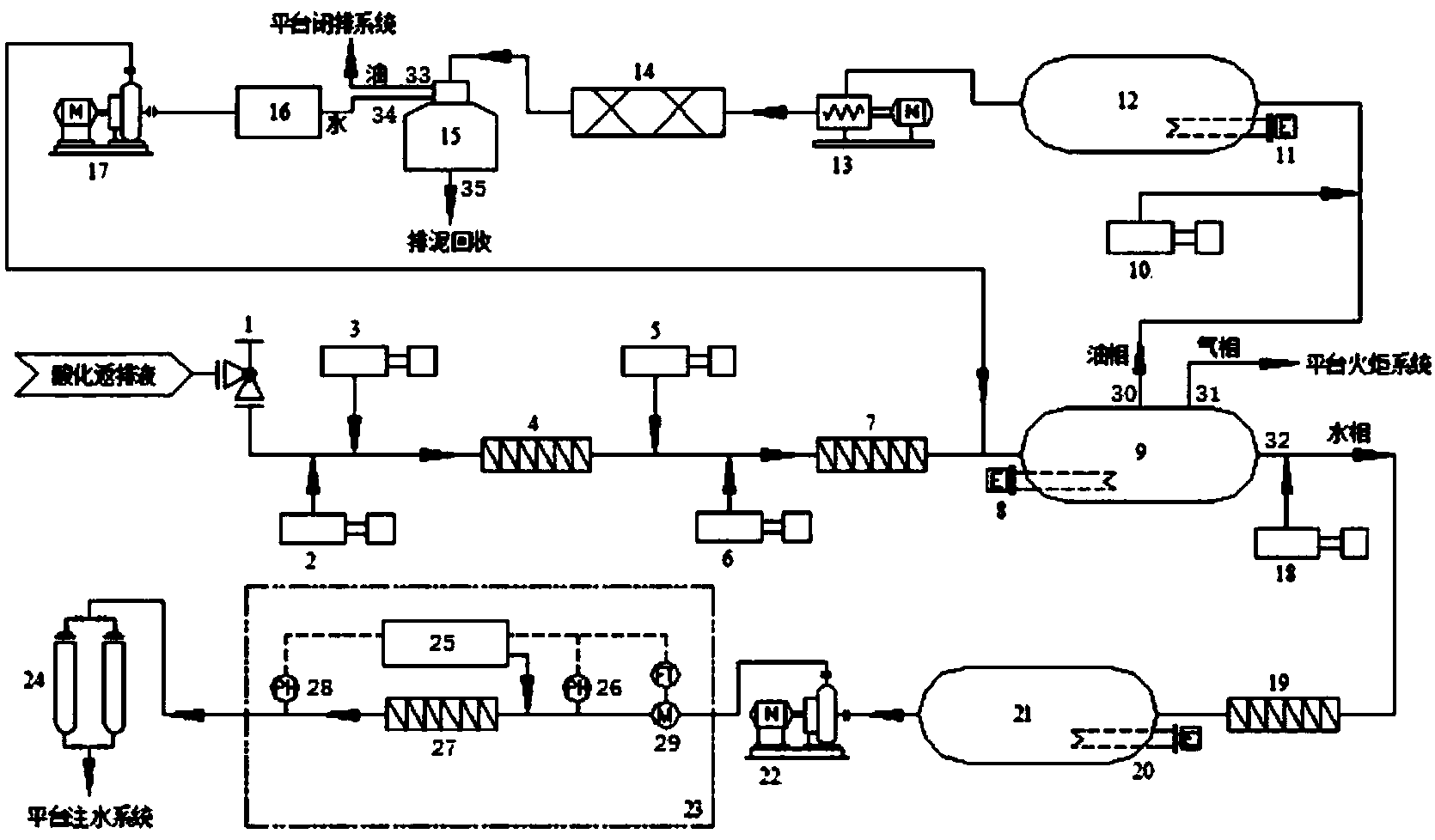

摘要附图
权利要求书
1.一种用于海洋平台的酸性含油污水处理系统，其特征在于，包括通过管线依次相连的第一管道混合器、第二管道混合器和高效三相分离器;所述第一管道混合器的入口端管线上连接有缓蚀剂加药泵和消泡剂加药泵，所述第二管道混合器的入口端管线上连接有破乳剂加药泵和反向破乳剂加药泵;
所述高效分离器的气相出口连接至平台火炬系统;
所述高效分离器的油相出口依次连接有第一油水分离器、超声波破乳装置和碟片式离心机;所述第一油水分离器的入口端管线上连接有除硫化物剂加药泵;所述碟片式离心机的出油口连接至平台闭排系统，其出水口连接至所述高效分离器的入口端管线;
所述高效分离器的水相出口依次连接有第三管道混合器、第二油水分离器、PH值调节系统和双联过滤器;所述第三管道混合器的入口端管线连接有清水剂加药泵;所述双联过滤器的出水口连接至平台注水系统。
2.根据权利要求1所述的一种用于海洋平台的酸性含油污水处理系统，其特征在于，所述PH值调节系统包括第四管道混合器和PH值控制调节装置;
所述PH值控制调节装置包括控制盘、NaOH溶液储罐和与所述控制盘相连接的变频注入泵，所述变频注入泵的入口端管线连接至所述NaOH溶液储罐，其出口端管线连接至所述第四管道混合器的入口端管线;
所述第四管道混合器的入口端管线连接至所述第二油水分离器的出口，所述第四管道混合器的入口端管线上设置有分别与所述PH值控制调节装置的控制盘相连接的进口流量计和进口PH值探头;所述第四管道混合器的出口端管线连接至所述双联过滤器，所述第四管道混合器的出口端管线上设置有与所述PH值控制调节装置的控制盘相连接的出口PH值探头。
3.根据权利要求1所述的一种用于海洋平台的酸性含油污水处理系统，其特征在于，所述第一管道混合器的入口端管线的入口处设置有降低酸化返排液压力的节流阀。
4.根据权利要求1所述的一种用于海洋平台的酸性含油污水处理系统，其特征在于，所述第一油水分离器和所述超声波破乳装置之间设置有油提升泵。
5.根据权利要求1所述的一种用于海洋平台的酸性含油污水处理系统，其特征在于，连接所述碟片式离心机的出水口至所述高效三相分离器的入口端的管线上依次设置有回收水罐和回收水泵。
6.根据权利要求1所述的一种用于海洋平台的酸性含油污水处理系统，其特征在于，所述第二油水分离器和所述PH值调节系统之间设置有提升泵。
7.根据权利要求1所述的一种用于海洋平台的酸性含油污水处理系统，其特征在于，所述高效三相分离器内设置有电加热器。
8.根据权利要求1所述的一种用于海洋平台的酸性含油污水处理系统，其特征在于，所述第一油水分离器内设置有电加热器。
9.根据权利要求1所述的一种用于海洋平台的酸性含油污水处理系统，其特征在于，所述第二油水分离器内设置有电加热器。
说明书
一种用于海洋平台的酸性含油污水处理系统
技术领域
本发明涉及海洋平台污水处理，特别涉及一种用于海洋平台的酸性含油污水处理系统。
背景技术
油田开采期间会不断的对油气层造成伤害，随着油气层伤害的加深，油井产量会受到很大的影响，这时通常采用油井酸化处理的方式来实现增产。其原理是将酸液注入到井底，使酸液挤入孔隙或天然裂缝与其发生反应，溶蚀孔壁和裂缝表面，增大孔径或扩大裂缝，提高地层的渗流能力。酸液不能长时间留在井底，需要及时处理，由于其具有极强的腐蚀性，不能进入生产流程。目前海洋平台通常采用的处理方法是用缓冲罐将酸化返排液储存起来，统一运回陆地进行专门处理。
海洋平台传统酸液处理方式的缺点：
1)海洋平台空间十分紧张，井底反排酸液储存空间大，不适合在平台存储。
2)通过船舶运输到陆地处理，费时费力，而且运输和处理费用很高。
3)酸液反排储存过程中需要停产，造成经济损失。
发明内容
本发明的目的是克服现有技术中的不足，提供一种用于海洋平台的酸性含油污水处理系统，本发明系统占用空间小，可节省大量的人力物力，并可保证平台生产流程的连续运行。
本发明所采用的技术方案是：一种用于海洋平台的酸性含油污水处理系统，包括通过管线依次相连的第一管道混合器、第二管道混合器和高效三相分离器;所述第一管道混合器的入口端管线上连接有缓蚀剂加药泵和消泡剂加药泵，所述第二管道混合器的入口端管线上连接有破乳剂加药泵和反向破乳剂加药泵;
所述高效分离器的气相出口连接至平台火炬系统;
所述高效分离器的油相出口依次连接有第一油水分离器、超声波破乳装置和碟片式离心机;所述第一油水分离器的入口端管线上连接有除硫化物剂加药泵;所述碟片式离心机的出油口连接至平台闭排系统，其出水口连接至所述高效分离器的入口端管线;
所述高效分离器的水相出口依次连接有第三管道混合器、第二油水分离器、PH值调节系统和双联过滤器;所述第三管道混合器的入口端管线连接有清水剂加药泵;所述双联过滤器的出水口连接至平台注水系统。
所述PH值调节系统包括第四管道混合器和PH值控制调节装置;所述PH值控制调节装置包括控制盘、NaOH溶液储罐和与所述控制盘相连接的变频注入泵，所述变频注入泵的入口端管线连接至所述NaOH溶液储罐，其出口端管线连接至所述第四管道混合器的入口端管线;所述第四管道混合器的入口端管线连接至所述第二油水分离器的出口，所述第四管道混合器的入口端管线上设置有分别与所述PH值控制调节装置的控制盘相连接的进口流量计和进口PH值探头;所述第四管道混合器的出口端管线连接至所述双联过滤器，所述第四管道混合器的出口端管线上设置有与所述PH值控制调节装置的控制盘相连接的出口PH值探头。
所述第一管道混合器的入口端管线的入口处设置有降低酸化返排液压力的节流阀。
所述第一油水分离器和所述超声波破乳装置之间设置有油提升泵。
连接所述碟片式离心机的出水口至所述高效三相分离器的入口端的管线上依次设置有回收水罐和回收水泵。
所述第二油水分离器和所述PH值调节系统之间设置有提升泵。
所述高效三相分离器内设置有电加热器。
所述第一油水分离器内设置有电加热器。
所述第二油水分离器内设置有电加热器。
本发明的有益效果是：
1)本发明海洋平台酸性含油污水处理系统采用分系统集装箱式成橇设计，占用空间小。各个橇块之间的管道和电缆采用快速接头形式，安装方便，并设置吊耳和叉车孔便于移动和搬迁。
2)采用本发明海洋平台酸性含油污水处理系统，酸液从井底反排上来后直接在海洋平台上进行处理，省去了船舶运输费用，节省了大量的人力物力。
3)采用本发明海洋平台酸性含油污水处理系统，反排酸液处理过程中不需停产，保证平台生产流程的连续运行。
