申请日2017.01.20
公开(公告)日2017.11.10
IPC分类号B01D36/04; C02F1/00
摘要
一种环保的自动化泥浆污水处理设备，包括支撑板、沉淀装置、杂质清除装置、电机装置、第一框体装置、拉动装置、第二框体装置、过滤装置及推动装置，支撑板上设有第一支撑杆、第一滚轮、密封板、第一固定杆、第一弹簧，沉淀装置包括沉淀框、第一固定块、进料框、导向块、第一密封块、第一握持环、第一横板、回收箱、第一横杆，杂质清除装置包括第二固定块、旋转杆、第二滚轮、第一刷毛及第二弹簧，电机装置包括第一电机、第一输出轴、第一定位杆、第一拉线、第一移动杆、第三弹簧、第二拉线、第二横杆，第一框体装置包括第一框体、第一管道、第一阀门、第一斜板。本发明能够对污水先进行充分的沉淀，将杂质沉淀出，并且可以将沉淀出的杂质清除掉。

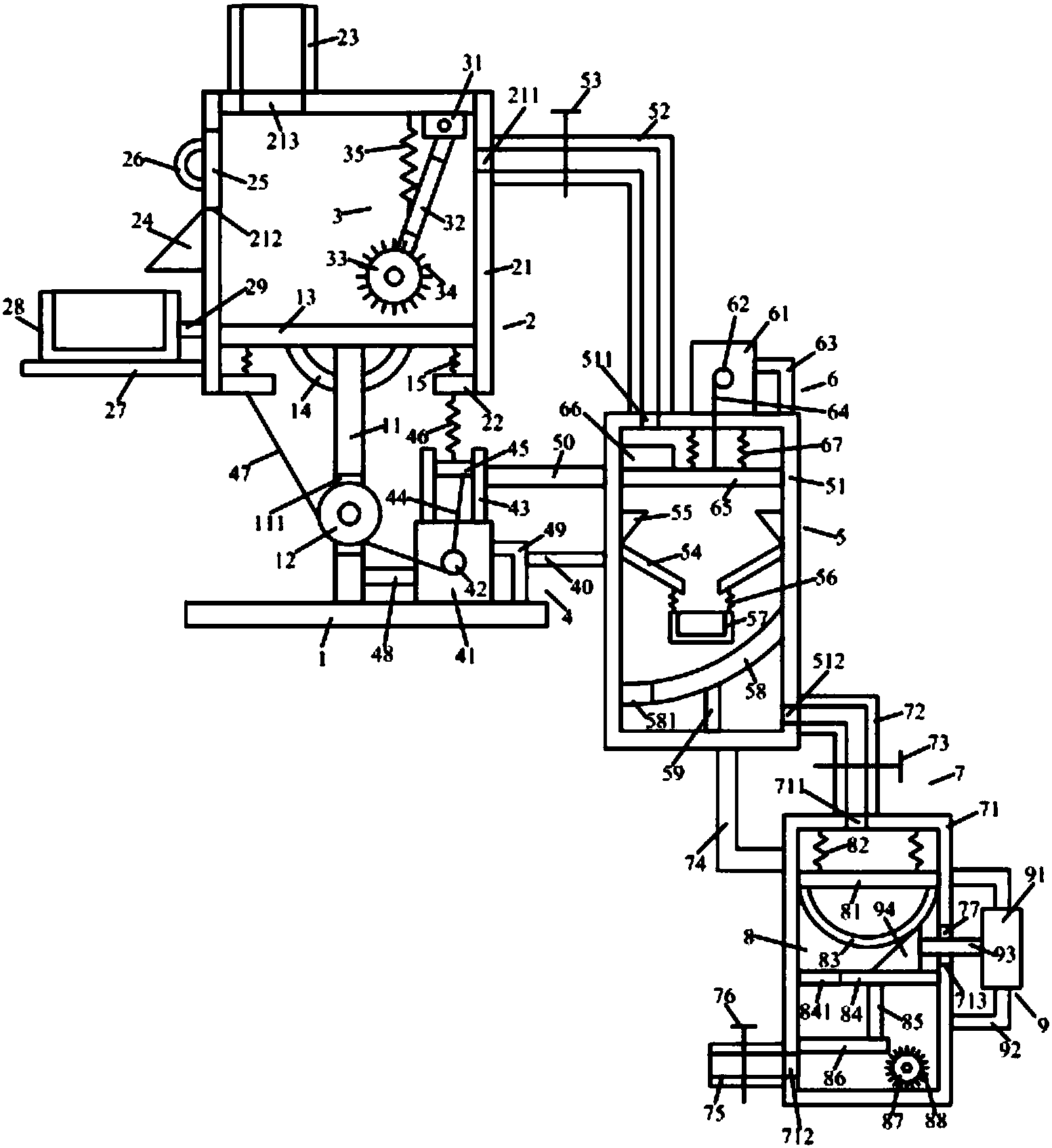

摘要附图
权利要求书
1.一种环保的自动化泥浆污水处理设备，其特征在于：所述环保的自动化泥浆污水处理设备包括支撑板、位于所述支撑板上方的沉淀装置、收容于所述沉淀装置内的杂质清除装置、位于所述支撑板上方的电机装置、位于所述沉淀装置右侧的第一框体装置、设置于所述第一框体装置上的拉动装置、位于所述第一框体装置下方的第二框体装置、收容于所述第二框体装置内的过滤装置及设置于所述第二框体装置上的推动装置，所述支撑板上设有位于其上方的第一支撑杆、设置于所述第一支撑杆上的第一滚轮、位于所述第一支撑杆上方的密封板、位于所述第一支撑杆左右两侧的第一固定杆、第一弹簧，所述沉淀装置包括沉淀框、收容于所述沉淀框内左右两侧的第一固定块、位于所述沉淀框上方的进料框、位于所述沉淀框左侧的导向块、设置于所述沉淀框内的第一密封块、位于所述第一密封块左侧的第一握持环、位于所述导向块下方的第一横板、位于所述第一横板上方的回收箱、位于所述回收箱右侧的第一横杆，所述杂质清除装置包括第二固定块、位于所述第二固定块下方的旋转杆、设置于所述旋转杆下端的第二滚轮、设置于所述第二滚轮上的第一刷毛及位于所述旋转杆上方的第二弹簧，所述电机装置包括第一电机、设置于所述第一电机上的第一输出轴、位于所述第一电机上方左右两侧的第一定位杆、设置于所述第一输出轴上的第一拉线、位于所述第一拉线上方的第一移动杆、位于所述第一移动杆上方的第三弹簧、设置于所述第一输出轴上的第二拉线、位于所述第一电机左侧的第二横杆、位于所述第一电机右侧的第一支架及位于所述第一支架右侧的第三横杆，所述第一框体装置包括第一框体、位于所述第一框体上方的第一管道、设置于所述第一管道上的第一阀门、收容于所述第一框体内左右两侧的第一斜板、位于所述第一斜板上方的第一限定块、位于所述第一斜板下方的第四弹簧、位于所述第四弹簧下方的第一过滤网、位于所述第一过滤网下方的弯曲板、位于所述弯曲板下方的第二过滤网及位于所述第一框体左侧的第四横杆，所述拉动装置包括第二电机、设置于所述第二电机上的第二输出轴、位于所述第二电机右侧的第二支架、设置于所述第二输出轴上的第三拉线、位于所述第三拉线下方的第三过滤网、位于所述第三拉线左右两侧的第五弹簧、位于所述第五弹簧左侧的第一海绵块，所述第二框体装置包括第二框体、位于所述第二框体上方的第二管道、设置于所述第二管道上的第二阀门、位于所述第二框体左侧的第三支架、位于所述第三支架下方的排出管、设置于所述排出管上的第三阀门及设置于所述第二框体上的第二密封块，所述过滤装置包括第四过滤网、位于所述第四过滤网上方左右两侧的第六弹簧、位于所述第四过滤网下方的第五过滤网、位于所述第四过滤网下方的挡板、位于所述挡板下方的第六过滤网、位于所述第六过滤网下方的第二横板、位于所述第二横板下方的第三滚轮及设置于所述第三滚轮上的若干第二刷毛，所述推动装置包括电缸、位于所述电缸上下两侧的第四支架、位于所述电缸左侧的推动杆及位于所述推动杆左侧的推动块。
2.如权利要求1所述的环保的自动化泥浆污水处理设备，其特征在于：所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的下端与所述支撑板固定连接，所述第一支撑杆的上端与所述密封板固定连接，所述第一支撑杆上设有贯穿其左右表面的第一通孔，所述第一滚轮呈圆柱体，所述第一滚轮收容于所述第一通孔内且与所述第一支撑杆枢轴连接，所述密封板呈长方体且水平放置，所述第一固定杆设有两个，所述第一固定杆呈弯曲状，所述第一固定杆的上端与所述密封板固定连接，所述第一固定杆的下端与所述第一支撑杆固定连接，所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的上端与所述密封板固定连接。
3.如权利要求2所述的环保的自动化泥浆污水处理设备，其特征在于：所述沉淀框呈空心的长方体且竖直放置，所述沉淀框上设有位于其右表面的第一通孔、位于其左表面的第二通孔及位于其上表面的第三通孔，所述密封板的侧面与所述沉淀框的内表面滑动连接，所述第一固定块设有两个，所述第一固定块呈长方体且水平放置，所述第一固定块的一端与所述沉淀框的内表面固定连接，所述第一弹簧的下端与所述第一固定块固定连接，所述进料框呈横截面为圆环的柱体，所述进料框的下端对准所述第三通孔且与所述沉淀框的上表面固定连接，所述导向块的横截面呈直角三角形，所述导向块的右表面与所述沉淀框的左表面固定连接，所述导向块的上表面呈倾斜状，所述第一密封块呈长方体，所述第一密封块收容于所述第二通孔内且与所述沉淀框滑动连接，所述第一握持环呈半圆环状，所述第一握持环的两端与所述第一密封块的左表面固定连接，所述第一横板呈长方体且水平放置，所述第一横板的右表面与所述沉淀框的左表面固定连接，所述回收箱呈空心的长方体，所述回收箱放置在所述导向块的下方，所述第一横杆呈长方体且水平放置，所述第一横杆的右端与所述沉淀框的左表面固定连接，所述第一横杆的左端顶靠在所述回收箱的右表面上。
4.如权利要求3所述的环保的自动化泥浆污水处理设备，其特征在于：所述第二固定块呈长方体，所述第二固定块的上表面与所述沉淀框的内表面固定连接，所述旋转杆呈长方体，所述旋转杆上设有位于其上端的第一凹槽及位于其下端的第二凹槽，所述第二固定块收容于所述第一凹槽内且与所述旋转杆枢轴连接，所述第二滚轮呈圆柱体，所述第二滚轮收容于所述第二凹槽内且与所述旋转杆枢轴连接，所述第一刷毛设有若干个，所述第一刷毛均匀分布在所述第二滚轮上且与其固定连接，所述第二弹簧的上端与所述沉淀框的内表面固定连接，所述第二弹簧的下端与所述旋转杆固定连接。
5.如权利要求4所述的环保的自动化泥浆污水处理设备，其特征在于：所述第一电机的下表面与所述支撑板固定连接，所述第一输出轴呈圆柱体，所述第一输出轴的一端与所述第一电机连接，所述第一定位杆设有两个，所述第一定位杆呈长方体且竖直放置，所述第一定位杆的下端与所述第一电机的上表面固定连接，所述第一拉线的下端与所述第一输出轴固定连接，所述第一拉线的上端与所述第一移动杆固定连接，所述第一移动杆呈长方体且水平放置，所述第一移动杆的侧面与所述第一定位杆的侧面滑动连接，所述第三弹簧的上端与位于右侧的所述第一固定块固定连接，所述第三弹簧的下端与所述第一移动杆固定连接，所述第二拉线的上端与位于左侧的第一固定块固定连接，所述第二拉线的下端穿过所述第一通孔且与所述第一输出轴固定连接，所述第二拉线顶靠在所述第一滚轮上，所述第二横杆呈长方体且水平放置，所述第二横杆的右端与所述第一电机固定连接，所述第二横杆的左端与所述第一支撑杆固定连接，所述第一支架呈L形，所述第一支架的下端与所述支撑板固定连接，所述第一支架的上端与所述第一电机固定连接，所述第三横杆呈长方体且水平放置，所述第三横杆的左端与所述第一支架的右表面固定连接。
6.如权利要求5所述的环保的自动化泥浆污水处理设备，其特征在于：所述第一框体呈空心的长方体且竖直放置，所述第一框体上设有位于其上表面的第四通孔、位于其右表面的第五通孔，所述第三横杆的右端与所述第一框体固定连接，所述第一管道的下端对准所述第四通孔且与所述第一框体的上表面固定连接，所述第一管道的上端对准所述第一通孔且与所述沉淀框的右表面固定连接，所述第一斜板设有两个且分别位于所述第一框体内的左右两侧，所述第一斜板呈倾斜状，所述第一斜板的上端与所述第一框体的内表面固定连接，所述第一限定块设有两个且分别位于所述第一框体内的左右两侧，所述第一限定块的侧面与所述第一框体的内表面固定连接，所述第一限定块的横截面呈直角三角形，所述第一限定块的下表面呈倾斜状，所述第四弹簧设有两个，所述第四弹簧的上端与所述第一斜板固定连接，所述第四弹簧的下端与所述第一过滤网固定连接，所述第一过滤网呈空心的长方体，所述第一过滤网位于所述第一斜板的下方，所述弯曲板呈弯曲状，所述弯曲板的侧面与所述第一框体的内表面固定连接，所述弯曲板的下端设有第三凹槽，所述第二过滤网呈竖直状，所述第二过滤网的下端与所述第一框体固定连接，所述第二过滤网的上端与所述弯曲板固定连接，所述第四横杆呈长方体且水平放置，所述第四横杆的右端与所述第一框体固定连接，所述第四横杆的左端与所述第一定位杆固定连接。
7.如权利要求6所述的环保的自动化泥浆污水处理设备，其特征在于：所述第二电机的下表面与所述第一框体的上表面固定连接，所述第二输出轴呈圆柱体，所述第二输出轴的一端与所述第二电机连接，所述第二支架呈L形，所述第二支架的下端与所述第一框体固定连接，所述第二支架的上端与所述第二电机固定连接，所述第三拉线的上端与所述第二输出轴固定连接，所述第三拉线的下端与所述第三过滤网固定连接，所述第三拉线贯穿所述第一框体的内外表面且与其滑动连接，所述第三过滤网呈长方体且水平放置，所述第三过滤网的侧面与所述第一框体的内表面滑动连接，所述第五弹簧设有两个，所述第五弹簧呈竖直状，所述第五弹簧的上端与所述第一框体固定连接，所述第五弹簧的下端与所述第三过滤网固定连接，所述第一海绵块呈长方体，所述第一海绵块的下表面与所述第三过滤网的上表面固定连接，所述第一海绵块位于所述第四通孔的下方，所述第一海绵块的左表面与所述第一框体的内表面滑动连接。
8.如权利要求7所述的环保的自动化泥浆污水处理设备，其特征在于：所述第二框体呈空心的长方体且竖直放置，所述第二框体上设有位于其上表面的第六通孔、位于其左表面的第七通孔及位于其右表面的第八通孔，所述第二管道的下端对准所述第六通孔且与所述第二框体的上表面固定连接，所述第二管道的上端对准所述第五通孔且与所述第一框体的右表面固定连接，所述第三支架呈L形，所述第三支架的下端与所述第二框体管道连接，所述第三支架的上端与所述第一框体的下表面固定连接，所述排出管的右端对准所述第七通孔且与所述第二框体的左表面固定连接，所述第二密封块呈圆柱体，所述第二密封块收容于所述第八通孔且与所述第二框体固定连接。
9.如权利要求8所述的环保的自动化泥浆污水处理设备，其特征在于：所述第四过滤网呈长方体且水平放置，所述第四过滤网的侧面与所述第二框体的内表面滑动连接，所述第六弹簧设有两个，所述第六弹簧呈竖直状，所述第六弹簧的上端与所述第二框体固定连接，所述第六弹簧的下端与所述第四过滤网固定连接，所述第五过滤网呈弯曲状，所述第五过滤网的上表面与所述第四过滤网的下表面固定连接，所述第四过滤网与所述第五过滤网之间放置有活性炭，所述挡板呈长方体且水平放置，所述挡板的侧面与所述第二框体的内表面固定连接，所述挡板上设有位于其左端的第四凹槽，所述第六过滤网呈长方体且竖直放置，所述第六过滤网的上表面与所述挡板固定连接，所述第六过滤网的下表面与所述第二横板的上表面固定连接，所述第二横板呈长方体且水平放置，所述第二横板的左表面与所述第二框体的内表面固定连接，所述第三滚轮呈圆柱体，所述第三滚轮与所述第二框体枢轴连接，所述第二刷毛设有若干个且均匀分布在所述第三滚轮上，所述第二刷毛与所述第三滚轮固定连接。
10.如权利要求9所述的环保的自动化泥浆污水处理设备，其特征在于：所述第四支架设有两个，所述第四支架呈L形，所述第四支架的一端与所述电缸固定连接，所述第四支架的另一端与所述第二框体的右表面固定连接，所述推动杆呈圆柱体且水平放置，所述推动杆的右端与所述电缸连接，所述推动杆贯穿所述第二密封块的左右表面且与其滑动连接，所述推动杆的左端与所述推动块的右表面固定连接，所述推动块的横截面呈直角三角形，所述推动块的下表面与所述挡板的上表面滑动连接，所述推动块的上表面呈倾斜状，所述推动块的上表面顶靠在所述第五过滤网上且与其滑动连接。
说明书
一种环保的自动化泥浆污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其是涉及一种环保的自动化泥浆污水处理设备。
背景技术
在工业的生产中，会产生较多的带有泥浆的污水，如果不对其进行净化处理直接排放则会污染环境，不符合国家污水排放的标准。然而，现有的对污水处理的设备无法对污水进行充分的沉淀，杂质清除效果差，并且无法对污水进行充分的过滤，无法保证对污水过滤的效果。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的环保的自动化泥浆污水处理设备。
为达到本发明之目的，采用如下技术方案：
一种环保的自动化泥浆污水处理设备，所述环保的自动化泥浆污水处理设备包括支撑板、位于所述支撑板上方的沉淀装置、收容于所述沉淀装置内的杂质清除装置、位于所述支撑板上方的电机装置、位于所述沉淀装置右侧的第一框体装置、设置于所述第一框体装置上的拉动装置、位于所述第一框体装置下方的第二框体装置、收容于所述第二框体装置内的过滤装置及设置于所述第二框体装置上的推动装置，所述支撑板上设有位于其上方的第一支撑杆、设置于所述第一支撑杆上的第一滚轮、位于所述第一支撑杆上方的密封板、位于所述第一支撑杆左右两侧的第一固定杆、第一弹簧，所述沉淀装置包括沉淀框、收容于所述沉淀框内左右两侧的第一固定块、位于所述沉淀框上方的进料框、位于所述沉淀框左侧的导向块、设置于所述沉淀框内的第一密封块、位于所述第一密封块左侧的第一握持环、位于所述导向块下方的第一横板、位于所述第一横板上方的回收箱、位于所述回收箱右侧的第一横杆，所述杂质清除装置包括第二固定块、位于所述第二固定块下方的旋转杆、设置于所述旋转杆下端的第二滚轮、设置于所述第二滚轮上的第一刷毛及位于所述旋转杆上方的第二弹簧，所述电机装置包括第一电机、设置于所述第一电机上的第一输出轴、位于所述第一电机上方左右两侧的第一定位杆、设置于所述第一输出轴上的第一拉线、位于所述第一拉线上方的第一移动杆、位于所述第一移动杆上方的第三弹簧、设置于所述第一输出轴上的第二拉线、位于所述第一电机左侧的第二横杆、位于所述第一电机右侧的第一支架及位于所述第一支架右侧的第三横杆，所述第一框体装置包括第一框体、位于所述第一框体上方的第一管道、设置于所述第一管道上的第一阀门、收容于所述第一框体内左右两侧的第一斜板、位于所述第一斜板上方的第一限定块、位于所述第一斜板下方的第四弹簧、位于所述第四弹簧下方的第一过滤网、位于所述第一过滤网下方的弯曲板、位于所述弯曲板下方的第二过滤网及位于所述第一框体左侧的第四横杆，所述拉动装置包括第二电机、设置于所述第二电机上的第二输出轴、位于所述第二电机右侧的第二支架、设置于所述第二输出轴上的第三拉线、位于所述第三拉线下方的第三过滤网、位于所述第三拉线左右两侧的第五弹簧、位于所述第五弹簧左侧的第一海绵块，所述第二框体装置包括第二框体、位于所述第二框体上方的第二管道、设置于所述第二管道上的第二阀门、位于所述第二框体左侧的第三支架、位于所述第三支架下方的排出管、设置于所述排出管上的第三阀门及设置于所述第二框体上的第二密封块，所述过滤装置包括第四过滤网、位于所述第四过滤网上方左右两侧的第六弹簧、位于所述第四过滤网下方的第五过滤网、位于所述第四过滤网下方的挡板、位于所述挡板下方的第六过滤网、位于所述第六过滤网下方的第二横板、位于所述第二横板下方的第三滚轮及设置于所述第三滚轮上的若干第二刷毛，所述推动装置包括电缸、位于所述电缸上下两侧的第四支架、位于所述电缸左侧的推动杆及位于所述推动杆左侧的推动块。
与现有技术相比，本发明具有如下有益效果：本发明环保的自动化泥浆污水处理设备能够对污水先进行充分的沉淀，将杂质沉淀出，并且可以将沉淀出的杂质清除掉，同时可以对沉淀后的污水进行充分的过滤，过滤效果好，并且可以有效的清除掉污水中的杂质，保证过滤的效果。
