申请日2017.01.20
公开(公告)日2017.10.13
IPC分类号C02F1/00
摘要
本实用新型公开了一种水处理用水箱，涉及水处理设备领域，包括水箱本体和支撑腿，所述支撑腿设于水箱本体的底部，所述水箱本体的顶部设有进水口，所述水箱本体的底部设有出水口和开口，所述开口通过连接件连接有温度变送器，所述连接件包括环形基座、环形压块和连接管，本实用新型通过采用特殊的连接件，很大程度上减小了温度变送器连接处的死角面积，降低了微生物滋生的风险，提高了水箱的安全性，且相比传统的连接方式，本连接件连接牢固，密封性好。

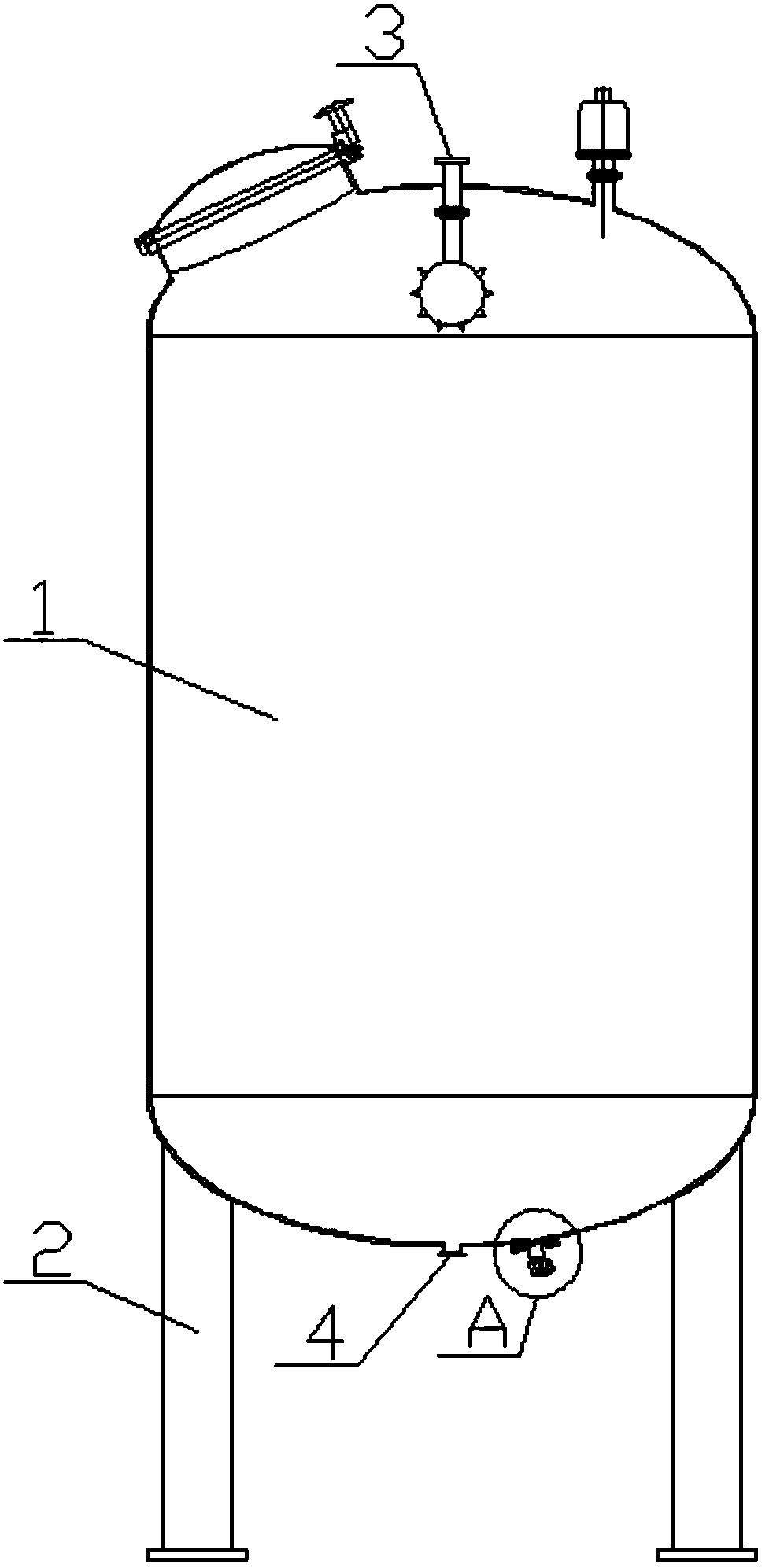

摘要附图
权利要求书
1.一种水处理用水箱，包括水箱本体和支撑腿，所述支撑腿设于水箱本体的底部，所述水箱本体的顶部设有进水口，所述水箱本体的底部设有出水口和开口，其特征在于，所述开口通过连接件连接有温度变送器，所述连接件包括环形基座、环形压块和连接管，所述环形基座的顶面与水箱本体的内壁形状相配合，环形基座焊接在水箱本体上，连接管的底部设有圆台形的连接座，所述环形压块上设有与连接座的顶面相配合的压合面，环形压块通过螺栓与环形基座连接，所述温度变送器安装于连接管上。
2.根据权利要求1所述的一种水处理用水箱，其特征在于：所述连接座与环形基座之间还设有密封圈。
3.根据权利要求2所述的一种水处理用水箱，其特征在于：所述密封圈的上下两面均设置有环形凸起，所述环形基座和环形压块上设有与环形凸起配合的环形凹槽。
4.根据权利要求2所述的一种水处理用水箱，其特征在于：所述密封圈具体由橡胶材料制成。
5.根据权利要求1所述的一种水处理用水箱，其特征在于：所述水箱本体的顶部和底部的内壁均为弧面状。
说明书
一种水处理用水箱
技术领域
本实用新型涉及水处理设备领域，具体涉及一种水处理用水箱。
背景技术
水箱是水处理系统中经常用到的一种设备，在医药及食品行业水处理系统中检测仪表的安装过程中，微生物是一个非常重要的指标，水箱的死角防控成为设计的一个主要因数。
目前，水处理用水箱中仪表的安装存在死角多，容易滋生微生物，污染水箱内的水源，存在安全隐患。
实用新型内容
本实用新型的目的在于提供一种水处理用水箱，以解决现有技术中导致的上述多项缺陷。
一种水处理用水箱，包括水箱本体和支撑腿，所述支撑腿设于水箱本体的底部，所述水箱本体的顶部设有进水口，所述水箱本体的底部设有出水口和开口，所述开口通过连接件连接有温度变送器，所述连接件包括环形基座、环形压块和连接管，所述环形基座的顶面与水箱本体的内壁形状相配合，环形基座焊接在水箱本体上，连接管的底部设有圆台形的连接座，所述环形压块上设有与连接座的顶面相配合的压合面，环形压块通过螺栓与环形基座连接，所述温度变送器安装于连接管上。
优选的，所述连接座与环形基座之间还设有密封圈。
优选的，所述密封圈的上下两面均设置有环形凸起，所述环形基座和环形压块上设有与环形凸起配合的环形凹槽。
优选的，所述密封圈具体由橡胶材料制成。
优选的，所述水箱本体的顶部和底部的内壁均为弧面状。
本实用新型的优点在于：本实用新型通过采用特殊的连接件，很大程度上减小了温度变送器连接处的死角面积，降低了微生物滋生的风险，提高了水箱的安全性，且相比传统的连接方式，本连接件连接牢固，密封性好。
