申请日2017.01.20
公开(公告)日2017.10.24
IPC分类号C02F3/02
摘要
本实用新型提供了一种设有内循环结构的污水好氧生物处理池，其池体下部为一个平底的锥斗，曝气器设置在锥斗底部的平面上;所述生物填料反应器设置在池体中央，生物填料反应器架空支撑在池体下部锥斗的锥面上方;所述生物填料反应器的竖直中心设有一条竖直通道，生物填料反应器上部的水平截面上还设有一圈水平通道，水平通道的内端连通竖直通道，外端连通生物填料反应器的外侧面，由此在池体内部形成一个内循环结构。本实用新型通过将池体下部设置成锥斗的结构，并对生物填料反应器的形状进行改进，使污水在曝气器的驱动下在池内形成内循环，进而使池内的污水得到充分混合，污水中有机物在生物填料反应器得到充分的氧化反应，处理效率大为提高。

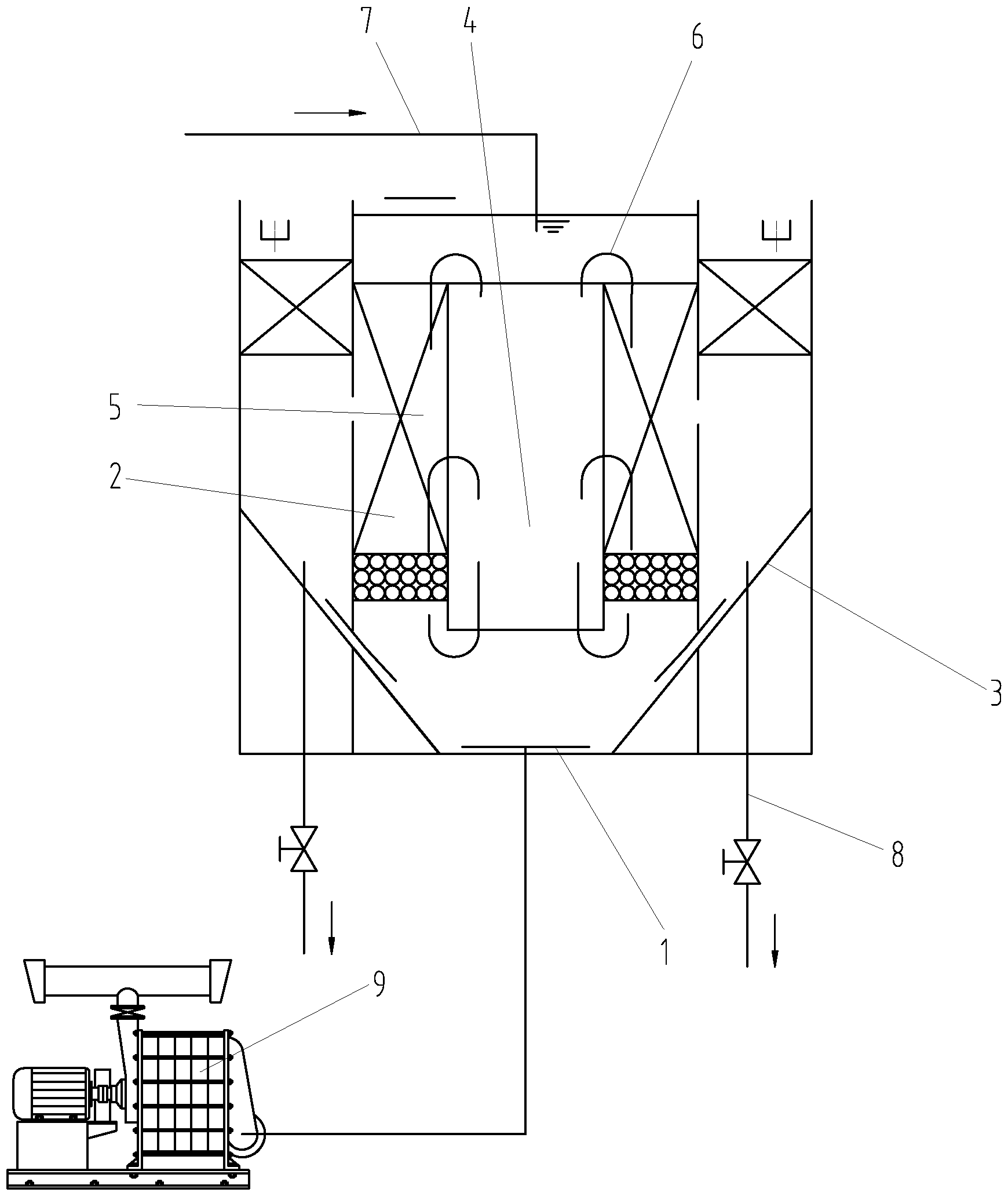

摘要附图
权利要求书
1.一种设有内循环结构的污水好氧生物处理池，其特征是：所述污水好氧生物处理池内设有曝气器(1)和生物填料反应器(2)，池体下部为一个平底的锥斗(3)，曝气器(1)设置在锥斗(3)底部的平面上;所述生物填料反应器(2)设置在池体中央，生物填料反应器(2)架空支撑在池体下部锥斗(3)的锥面上方;所述生物填料反应器(2)的竖直中心设有一条上下连通的竖直通道(4)，生物填料反应器(2)上部的水平截面上还设有一圈水平通道(5)，水平通道(5)的内端连通竖直通道(4)，外端连通生物填料反应器(2)的外侧面，由此在池体内部形成一个内循环结构。
2.根据权利要求1所述的污水好氧生物处理池，其特征是：所述竖直通道(4)的上部和下部以及竖直通道(4)与水平通道(5)的交接处均设有导流板(6)。
3.根据权利要求1所述的污水好氧生物处理池，其特征是：所述污水好氧生物处理池的进水管路(7)设置在池体顶部，出水管路(8)设置在池体下部的两侧。
4.根据权利要求1所述的污水好氧生物处理池，其特征是：所述污水好氧生物处理池的池体上部采用圆形或矩形结构，池体下部锥斗(3)的锥度为15～60°，池体的高度为3.5～10米。
5.根据权利要求1所述的污水好氧生物处理池，其特征是：所述曝气器(1)配有风机(9)，风机(9)通过管路为其供气，风机(9)采用罗茨风机，其风量为20～150 m3/分钟，风压为35～120kPa，风机(9)与曝气器(1)之间的连接管路通径为DN50～DN300mm。
说明书
一种设有内循环结构的污水好氧生物处理池
技术领域
本实用新型涉及一种污水好氧生物处理池，具体是一种设有内循环结构的污水好氧生物处理池，属于环保处理设备技术领域。
背景技术
在污水处理过程中，好氧生物处理是指在充分供氧或者供气的条件下，借助好氧细菌将污水中有机物氧化分解成较稳定的无机物的处理过程。常规的好氧生物处理池都是普通平底结构的，其在池底设置曝气器，池中设置一个平铺的生物填料反应器，通过曝气器排出的空气增加污水的含氧量并驱动污水流动，使污水与生物填料反应器充分接触进行氧化处理。采用此结构的好氧生物处理池的缺点是：由于池内的污水流动的方向单一，缺乏内部流动循环，导致池内的污水不能得到充分混合，污水与生物填料反应器的接触不够充分，因此污水氧化处理效率较低。
实用新型内容
为了解决上述问题，本实用新型提供了一种设有内循环结构的污水好氧生物处理池，其将池体下部设置成锥斗的结构，并对生物填料反应器的形状进行改进，使污水在曝气器的驱动下在池内形成内循环，池内的污水得到充分混合，并与生物填料反应器充分接触，污水氧化处理效率大为提高。
本实用新型所采取的具体技术方案如下：
一种设有内循环结构的污水好氧生物处理池，其内设有曝气器和生物填料反应器，池体下部为一个平底的锥斗，曝气器设置在锥斗底部的平面上;所述生物填料反应器设置在池体中央，生物填料反应器架空支撑在池体下部锥斗的锥面上方;所述生物填料反应器的竖直中心设有一条上下连通的竖直通道，生物填料反应器上部的水平截面上还设有一圈水平通道，水平通道的内端连通竖直通道，外端连通生物填料反应器的外侧面，由此在池体内部形成一个内循环结构。
所述竖直通道的上部和下部以及竖直通道与水平通道的交接处均设有导流板。
所述污水好氧生物处理池的进水管路设置在池体顶部，出水管路设置在池体下部的两侧。
所述污水好氧生物处理池的池体上部采用圆形或矩形结构，池体下部锥斗的锥度为15～60°，池体的高度为3.5～10米。
所述曝气器配有风机，风机通过管路为其供气，风机采用罗茨风机，其风量为20～150 m3/分钟，风压为35～120kPa，风机与曝气器之间的连接管路通径为DN50～DN300mm。
本实用新型的污水好氧生物处理池通过将池体下部设置成锥斗的结构，并对生物填料反应器的形状进行改进，在生物反应器中设置竖直通道和水平通道，使污水在曝气器的驱动下在池内形成内循环，进而使池内的污水得到充分混合，污水中有机物在生物填料反应器得到充分的氧化反应，处理效率大为提高，其中COD去除率达80%，BOD去除率达90%，氨氮去除率达90%，色度去除率达40%，其处理效果是常规好氧生物处理池的3倍以上，由于处理效率提高，与常规的好氧生物处理池相比，本实用新型在相同处理量的条件下可以大大减小体积，从而减小占地面积，节省水处理设施的固定资产投资。
