申请日2017.01.20
公开(公告)日2017.12.19
IPC分类号E02D29/14
摘要
本实用新型公开了一种市政工程用的污水井防窃井盖，属于城市基础设备技术领域，井盖包括设置在井座上的盖体，盖体下端面设置有井盖锁，盖体上与井盖锁相对应的位置开设有钥匙孔，关键是：增设分体式结构的防窃锁，防窃锁包括上端与盖体固定连接、下端固定有C形定位套的防窃锁芯，C形定位套上套装有定位环并与定位环形成升降、转动配合，定位环与井座固定连接，防窃锁杆由下向上依次穿过C形定位套上的上、下定位孔后与防窃锁芯锁紧固定。即使盗窃者可以打开井盖锁，也无法将井盖拿走，而且双重锁的设置，可以增加盗窃者的盗窃难度，降低井盖被窃的机率，提高防窃效果。

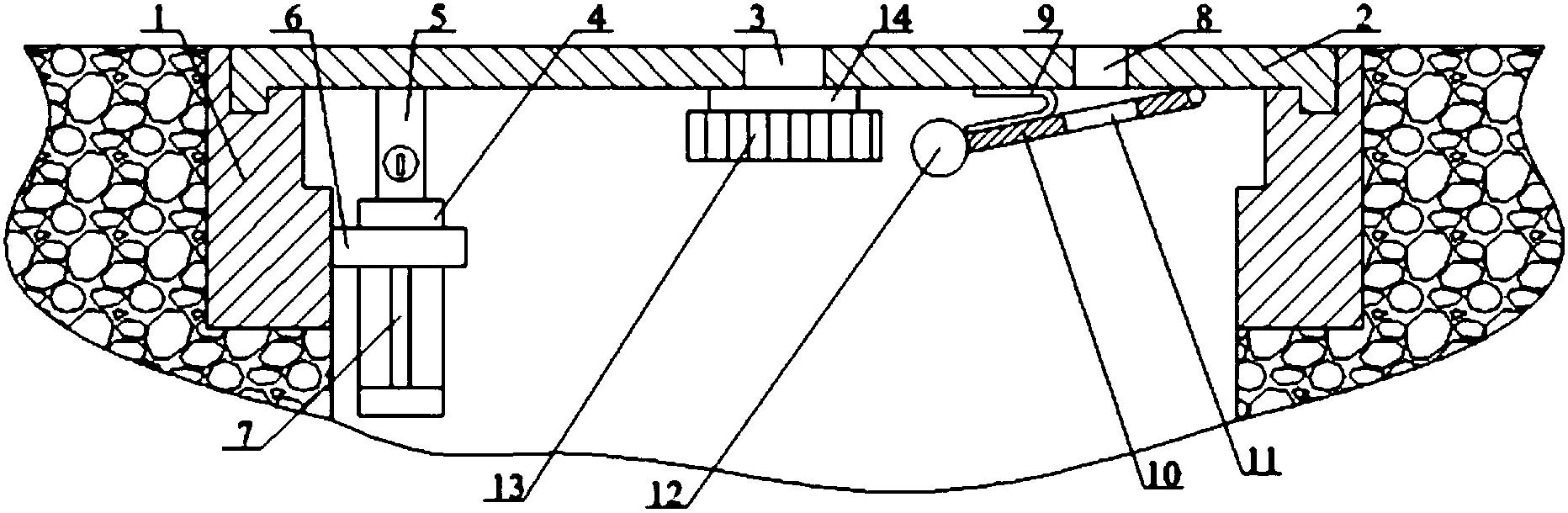

摘要附图
权利要求书
1.一种市政工程用的污水井防窃井盖，包括设置在井座(1)上的盖体(2)，盖体(2)下端面设置有井盖锁，盖体(2)上与井盖锁相对应的位置开设有钥匙孔(3)，其特征在于：增设分体式结构的防窃锁，防窃锁包括上端与盖体(2)固定连接、下端固定有C形定位套(4)的防窃锁芯(5)，C形定位套(4)上套装有定位环(6)并与定位环(6)形成升降、转动配合，定位环(6)与井座(1)固定连接，防窃锁杆(7)由下向上依次穿过C形定位套(4)上的上、下定位孔后与防窃锁芯(5)锁紧固定。
2.根据权利要求1所述的一种市政工程用的污水井防窃井盖，其特征在于：在盖体(2)上的开盖孔(8)下方增设固定端与盖体(2)铰接、支撑端固定有弧形板簧(9)的支撑板(10)，弧形板簧(9)位于支撑板(10)和盖体(2)之间且上端与盖体(2)固定连接、下端与支撑板(10)固定连接，支撑板(10)上与开盖孔(8)相对应的位置开设有过孔(11)。
3.根据权利要求2所述的一种市政工程用的污水井防窃井盖，其特征在于：所述支撑板(10)的支撑端固定有水平设置的支撑柱(12)，支撑柱(12)的直径大于支撑板(10)的厚度。
4.根据权利要求1所述的一种市政工程用的污水井防窃井盖，其特征在于：所述的井盖锁包括与盖体(2)形成转动配合的井盖锁芯(14)、借助吊环(15)吊装在盖体(2)下方的井盖锁杆(16)，增设与井盖锁芯(14)固定连接且下端面位于井盖锁芯(14)下端面下方的齿轮盘(13)，井盖锁杆(16)与齿轮盘(13)啮合并借助齿轮盘(13)的转动与井座(1)插接锁紧或分离。
5.根据权利要求1所述的一种市政工程用的污水井防窃井盖，其特征在于：所述的盖体(2)下端面设置有向下凸出的定位沿(17)，井座(1)上相对应的位置开设有定位槽，盖体(2)借助定位沿(17)和定位槽的配合插接定位。
说明书
一种市政工程用的污水井防窃井盖
技术领域
本实用新型属于城市基础设备技术领域，涉及到一种市政工程用的污水井防窃井盖。
背景技术
污水井是城市建设中不可缺少的一种公用设施，为了路人出现安全，每个污水井处都会设置井盖，由于现有的井盖大多为铁质，所以经常发生被窃事件，井盖丢失后如不及时采取措施，行人和车辆稍不注意就会掉到污水井里，尤其是晚上看不清楚时，更容易发生安全事故。现有的井盖虽然大部分都设置有井盖锁，但是由于井盖与井座为分体式结构，所以只要打开井盖锁，盗窃者就可以把井盖偷走，防窃效果较差。
发明内容
本实用新型为了克服现有技术的缺陷，设计了一种市政工程用的污水井防窃井盖，结构简单，使用方便，防窃效果好。
本实用新型所采取的具体技术方案是：一种市政工程用的污水井防窃井盖，包括设置在井座上的盖体，盖体下端面设置有井盖锁，盖体上与井盖锁相对应的位置开设有钥匙孔，关键是：增设分体式结构的防窃锁，防窃锁包括上端与盖体固定连接、下端固定有C形定位套的防窃锁芯，C形定位套上套装有定位环并与定位环形成升降、转动配合，定位环与井座固定连接，防窃锁杆由下向上依次穿过C形定位套上的上、下定位孔后与防窃锁芯锁紧固定。
在盖体上的开盖孔下方增设固定端与盖体铰接、支撑端固定有弧形板簧的支撑板，弧形板簧位于支撑板和盖体之间且上端与盖体固定连接、下端与支撑板固定连接，支撑板上与开盖孔相对应的位置开设有过孔。
所述支撑板的支撑端固定有水平设置的支撑柱，支撑柱的直径大于支撑板的厚度。
所述的井盖锁包括与盖体形成转动配合的井盖锁芯、借助吊环吊装在盖体下方的井盖锁杆，增设与井盖锁芯固定连接且下端面位于井盖锁芯下端面下方的齿轮盘，井盖锁杆与齿轮盘啮合并借助齿轮盘的转动与井座插接锁紧或分离。
所述的盖体下端面设置有向下凸出的定位沿，井座上相对应的位置开设有定位槽，盖体借助定位沿和定位槽的配合插接定位。
本实用新型的有益效果是：在盖体下方增设防窃锁，将盖体与井座固定在一起，这样即使盗窃者可以打开井盖锁，也无法将井盖拿走，而且盗窃者无法快速地打开防窃锁，这样可以增加盗窃者的盗窃难度，有效降低井盖被窃的机率，提高了防窃效果。
