申请日2016.12.22
公开(公告)日2017.09.12
IPC分类号C02F9/14
摘要
本实用新型提出了一种餐消废水处理装置，包括气浮池，所述气浮池设置有进水口，所述气浮池一侧设置有缺氧池，且所述气浮池与所述缺氧池之间连通，所述缺氧池另一侧连通设置有好氧池，所述好氧池另一侧连通设置有沉淀池，所述沉淀池另一侧连通设置有过滤池，本实用新型能够有效的节约运行成，节约占地面积，且安装方便。

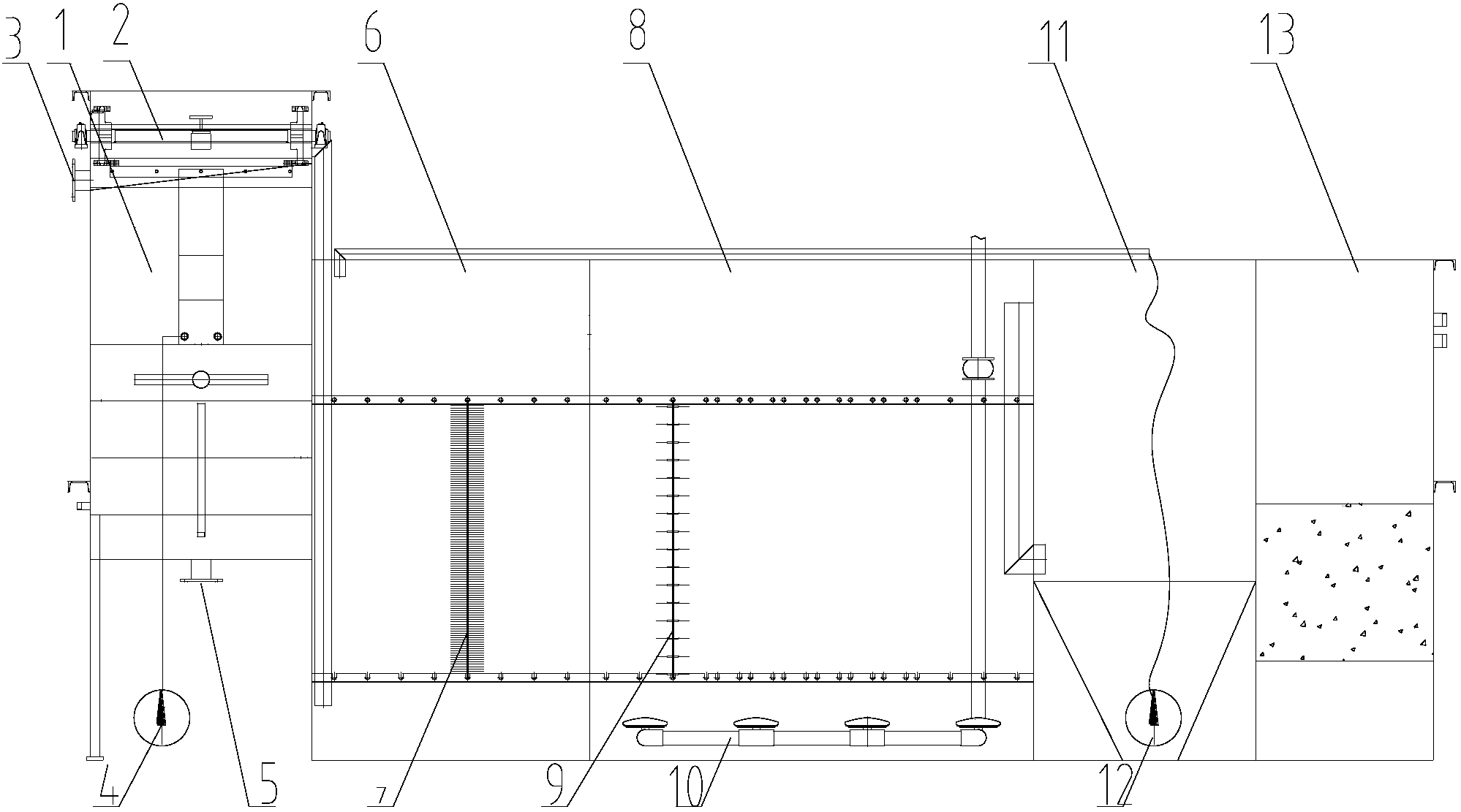

摘要附图
权利要求书
1.一种餐消废水处理装置，其特征在于，包括气浮池，所述气浮池设置有进水口，所述气浮池一侧设置有缺氧池，且所述气浮池与所述缺氧池之间连通，所述缺氧池另一侧连通设置有好氧池，所述好氧池另一侧连通设置有沉淀池，所述沉淀池另一侧连通设置有过滤池。
2.根据权利要求1所述的餐消废水处理装置，其特征在于，所述气浮池为微动力气浮池，气浮池设置有刮渣装置，所述刮渣装置设置于所述气浮池顶部，且所述刮渣装置的刮渣板伸缩式伸入所述气浮池内，所述气浮池底部设置有排泥口，所述气浮池相对于所述刮渣装置的侧壁上设置有排渣口，所述气浮池底部设置有溶气水泵，所述溶气水泵的管道伸入所述气浮池内。
3.根据权利要求2所述的餐消废水处理装置，其特征在于，所述缺氧池内设置有弹性填料，所述弹性填料设置于所述缺氧池底部。
4.根据权利要求3所述的餐消废水处理装置，其特征在于，所述好氧池内设置有组合填料，所述组合填料底部设置有若干曝气装置，所述曝气装置之间通过曝气管道连通，且所述曝气管道一端伸出于所述好氧池。
5.根据权利要求4所述的餐消废水处理装置，其特征在于，所述沉淀池内设置有污泥回流泵，所述污泥回流泵设置于所述沉淀池底部，所述污泥回流泵通过生产管道连通到气浮池。
6.根据权利要求5所述的餐消废水处理装置，其特征在于，所述沉淀池底部设置有沉淀斜板，所述污泥回流泵设置于所述沉淀斜板之间。
7.根据权利要求6所述的餐消废水处理装置，其特征在于，所述过滤池内设置有所述过滤装置，所述过滤池侧壁上设置有出水口。
8.根据权利要求7所述的餐消废水处理装置，其特征在于，所述缺氧池、好氧池、沉淀池以及过滤池一体焊接成型，在相邻池体之间通过焊接隔板，并在隔板上设置通道。
说明书
一种餐消废水处理装置
技术领域
本实用新型属于废水处理技术领域，特别涉及一种餐消废水处理装置。
背景技术
目前，在餐消行业生产中，产生大量的餐消废水，在排入管网或者自然水体之前，需要进行对废水进行处理，传统的治理设备由多个单体设备串联完成，一般经过二次或三次提升，浪费能耗，占地面积大，安装复杂，运行成本高，运行管理不方便。
因此，现在亟需一种餐消废水处理设备，能够有效的节约运行成，节约占地面积，且安装方便。
实用新型内容
本实用新型提出一种餐消废水处理设备，解决了现有技术中传统的治理设备由多个单体设备串联完成，一般经过二次或三次提升，浪费能耗，占地面积大，安装复杂，运行成本高，运行管理不方便的问题。
本实用新型的技术方案是这样实现的：餐消废水处理装置，包括气浮池，所述气浮池设置有进水口，所述气浮池一侧设置有缺氧池，且所述气浮池与所述缺氧池之间连通，所述缺氧池另一侧连通设置有好氧池，所述好氧池另一侧连通设置有沉淀池，所述沉淀池另一侧连通设置有过滤池。
作为一种优选的实施方式，所述气浮池为微动力气浮池，气浮池设置有刮渣装置，所述刮渣装置设置于所述气浮池顶部，且所述刮渣装置的刮渣板伸缩式伸入所述气浮池内，所述气浮池底部设置有排泥口，所述气浮池相对于所述刮渣装置的侧壁上设置有排渣口，所述气浮池底部设置有溶气水泵，所述溶气水泵的管道伸入所述气浮池内。
作为一种优选的实施方式，所述缺氧池内设置有弹性填料，所述弹性填料设置于所述缺氧池底部。
作为一种优选的实施方式，所述好氧池内设置有组合填料，所述组合填料底部设置有若干曝气装置，所述曝气装置之间通过曝气管道连通，且所述曝气管道一端伸出于所述好氧池。
作为一种优选的实施方式，所述沉淀池内设置有污泥回流泵，所述所述污泥回流泵设置于所述沉淀池底部，所述污泥回流泵通过生产管道连通到气浮池。
作为一种优选的实施方式，所述沉淀池底部设置有沉淀斜板，所述污泥回流泵设置于所述沉淀斜板之间。
作为一种优选的实施方式，所述过滤池内设置有所述过滤装置，所述过滤池侧壁上设置有出水口。
作为一种优选的实施方式，所述缺氧池、好氧池、沉淀池以及过滤池一体焊接成型，在相邻池体之间通过焊接隔板，并在隔板上设置通道。
采用了上述技术方案后，本实用新型的有益效果是：通过微动力气浮装置去除餐消废水中的浮油及乳化油，废水在缺氧池、好氧池内进行有机物的降解，二沉池进行泥水分离，污泥回流至前端缺氧池，保证系统的污泥浓度，二沉池出水进入过滤池进行过滤，过滤后的水达标排放,本实用新型既完成了餐消废水的处理，同时节约占地面积，安装方便。
