申请日2017.01.18
公开(公告)日2017.09.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种混合型污水处理系统，包括有并排设置的第一沉淀池和第二沉淀池，第二沉淀池的右侧设置有生物降解池，生物降解池的顶部设置有电机，电机的输出轴连接有转轴，转轴上连接有若干个加热丝，生物降解池的右侧设置有紫外线消毒池，紫外线消毒池的右侧设置有石英砂过滤池，石英砂过滤池的右侧设置有活性炭过滤池，活性炭过滤池的右侧设置有无纺布过滤池，无纺布过滤池的右侧设置有清水池。使用时污水先经过第一沉淀池和第二沉淀池沉降，去掉颗粒性的杂质，之后进入到生物降解池进行发酵，让污水中的有机物被充吸收，之后进入到紫外线消毒池中进行消毒，最后进行过滤，可以充分去掉污水中的杂质，处理效果好，使用成本低。

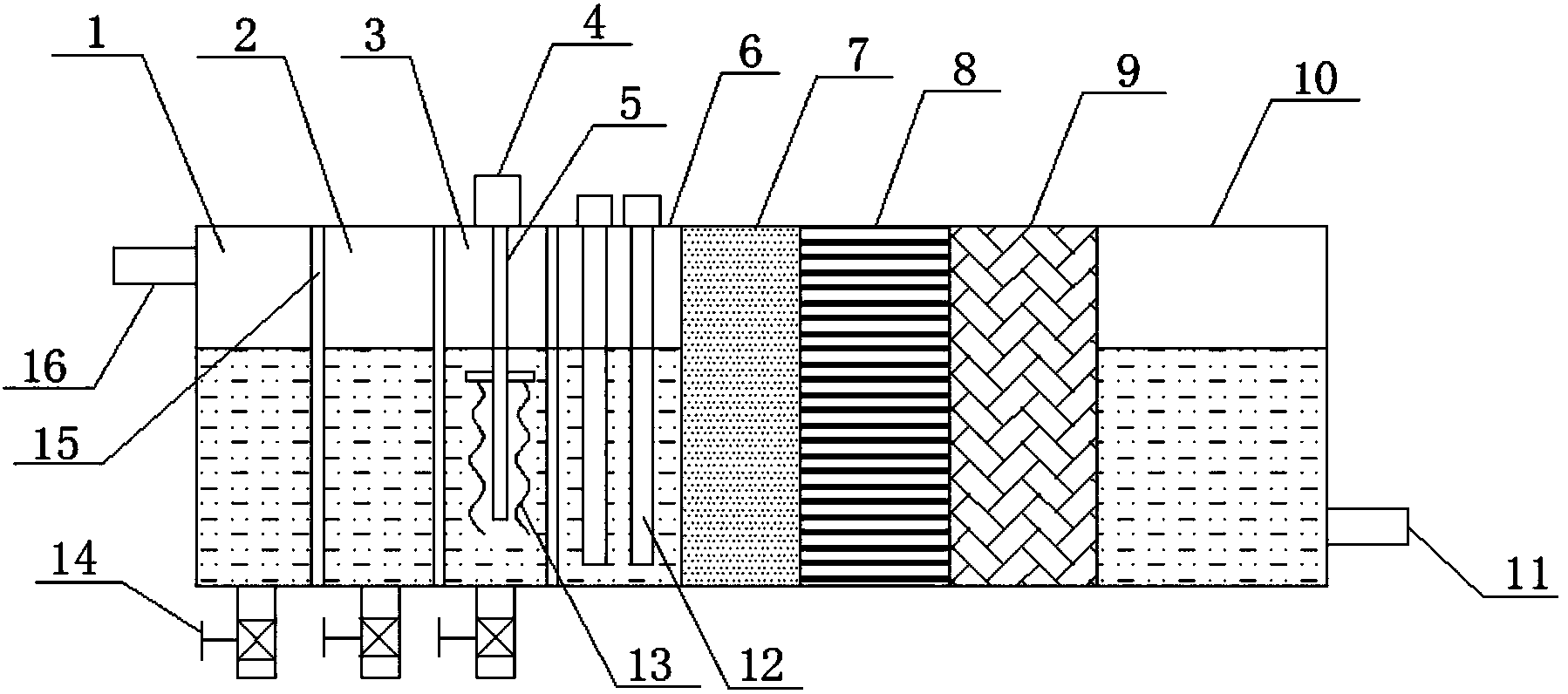

摘要附图
权利要求书
1.一种混合型污水处理系统，其特征在于：包括有并排设置的第一沉淀池(1)和第二沉淀池(2)，所述第二沉淀池(2)的右侧设置有生物降解池(3)，所述生物降解池(3)的顶部设置有电机(4)，所述电机(4)的输出轴连接有转轴(5)，所述转轴(5)上连接有若干个加热丝(13)，所述生物降解池(3)的右侧设置有紫外线消毒池(6)，所述紫外线消毒池(6)的右侧设置有石英砂过滤池(7)，所述石英砂过滤池(7)的右侧设置有活性炭过滤池(8)，所述活性炭过滤池(8)的右侧设置有无纺布过滤池(9)，所述无纺布过滤池(9)的右侧设置有清水池(10)。
2.根据权利要求1所述的一种混合型污水处理系统，其特征在于：所述第一沉淀池(1)的左侧设置有进水口(16)。
3.根据权利要求1所述的一种混合型污水处理系统，其特征在于：所述第一沉淀池(1)、第二沉淀池(2)、生物降解池(3)的底部均设置有控制阀(14)。
4.根据权利要求1所述的一种混合型污水处理系统，其特征在于：所述第一沉淀池(1)、第二沉淀池(2)、生物降解池(3)之间设置有闸板(15)。
5.根据权利要求1所述的一种混合型污水处理系统，其特征在于：所述紫外线消毒池(6)的内部设置有若干个紫外线灯管(12)。
6.根据权利要求1所述的一种混合型污水处理系统，其特征在于：所述清水池(10)的右侧设置有出水口(11)。
说明书
一种混合型污水处理系统
技术领域
本实用新型涉及污水处理设备技术领域，尤其是涉及一种混合型污水处理系统。
背景技术
水是人类生命之源，生存之本。目前，工业生活用水的大幅度增加，使得污水排放量迅速增加，钢铁工业污水、食品工业污水、印刷污水、化工污水和生活污水是水体污染的主要污染源，特别是工业污水，大部分生产企业未经处理而直接将其排放，污染江河湖泊，使得水生动植物减少，饮用水质量下降，环境污染和生态平衡遭到破坏，水环境问题变得越来越严重，水质问题已经严重影响了我们人类的正常生活。因此，必须寻找有效的污水净化技术以实现水资源的可持续利用。
发明内容
本实用新型要解决的问题是提供一种设计合理、使用成本低、操作简单和污水处理效果好的混合型污水处理系统。
为解决上述技术问题，本实用新型采用的技术方案是：一种混合型污水处理系统，包括有并排设置的第一沉淀池和第二沉淀池，所述第二沉淀池的右侧设置有生物降解池，所述生物降解池的顶部设置有电机，所述电机的输出轴连接有转轴，所述转轴上连接有若干个加热丝，所述生物降解池的右侧设置有紫外线消毒池，所述紫外线消毒池的右侧设置有石英砂过滤池，所述石英砂过滤池的右侧设置有活性炭过滤池，所述活性炭过滤池的右侧设置有无纺布过滤池，所述无纺布过滤池的右侧设置有清水池。
优选地，上述的一种混合型污水处理系统，其中所述第一沉淀池的左侧设置有进水口。
优选地，上述的一种混合型污水处理系统，其中所述第一沉淀池、第二沉淀池、生物降解池的底部均设置有控制阀。
优选地，上述的一种混合型污水处理系统，其中所述第一沉淀池、第二沉淀池、生物降解池之间设置有闸板。
优选地，上述的一种混合型污水处理系统，其中所述紫外线消毒池的内部设置有若干个紫外线灯管。
优选地，上述的一种混合型污水处理系统，其中所述清水池的右侧设置有出水口。
本实用新型具有的优点和有益效果是：包括有并排设置的第一沉淀池和第二沉淀池，第二沉淀池的右侧设置有生物降解池，生物降解池的顶部设置有电机，电机的输出轴连接有转轴，转轴上连接有若干个加热丝，生物降解池的右侧设置有紫外线消毒池，紫外线消毒池的右侧设置有石英砂过滤池，石英砂过滤池的右侧设置有活性炭过滤池，活性炭过滤池的右侧设置有无纺布过滤池，无纺布过滤池的右侧设置有清水池。设计合理，使用时污水先经过第一沉淀池和第二沉淀池沉降，去掉颗粒性的杂质，之后进入到生物降解池进行发酵，让污水中的有机物被充吸收，之后进入到紫外线消毒池中进行消毒，最后分别经过石英砂过滤池、活性炭过滤池和无纺布过滤池进行过滤，可以充分去掉污水中的杂质，处理效果好，使用成本低。
