申请日2016.10.31
公开(公告)日2017.08.15
IPC分类号C02F9/06; C02F101/20
摘要
重金属污水净化处理设备,包括按污水排放方向顺序连接的PH值调节水箱、反应塔、混合器、固液分离器，所述的PH值调节水箱上设有PH值检测装置，该PH值检测装置具有一个置入PH值调节水箱内的检测探头，还具有与PH值调节水箱连接的两个PH值调节液阀门，检测探头控制PH值调节液阀门的开关，所述的反应塔内设有一对催化电极。与现有技术相比，本实用新型的有益效果在于：结构紧凑高效，占地面积小易实施，除重金属效果显著，并且最终得到浓缩结晶物可以直接包装回用于生产提炼，实现了重金属污水净化零排放。

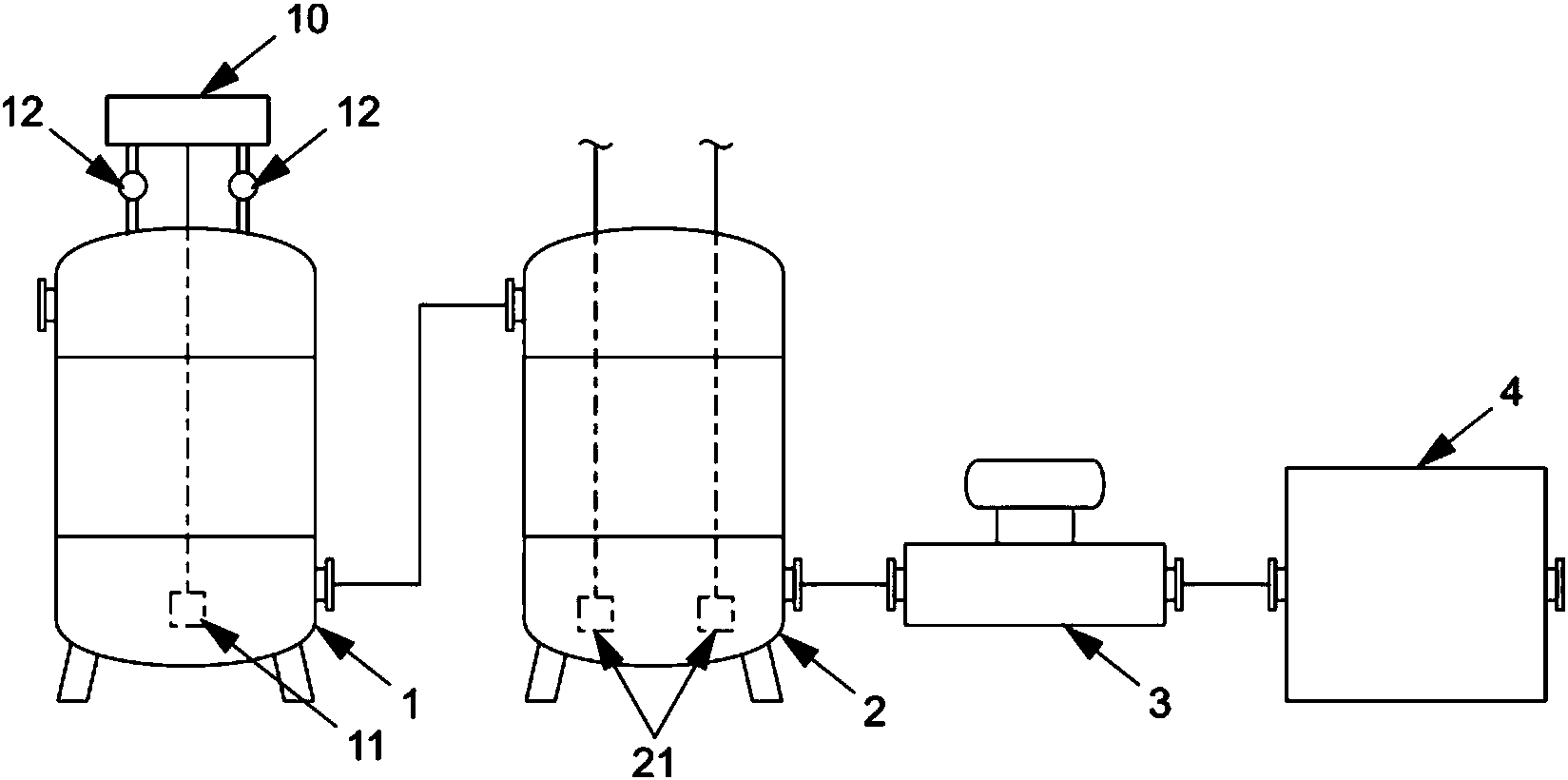

摘要附图
权利要求书
1.重金属污水净化处理设备,其特征在于：包括按污水排放方向顺序连接的PH值调节水箱、反应塔、混合器、固液分离器，所述的PH值调节水箱上设有PH值检测装置，该PH值检测装置具有一个置入PH值调节水箱内的检测探头，还具有与PH值调节水箱连接的两个PH值调节液阀门，检测探头控制PH值调节液阀门的开关，所述的反应塔内设有一对催化电极。
2.根据权利要求1所述的重金属污水净化处理设备,其特征在于：所述的反应塔内设有填料颗粒，填料颗粒是球形结构，该填料颗粒上遍布蜂巢状孔道。
3.根据权利要求1所述的重金属污水净化处理设备,其特征在于：所述的混合器内设有气泡式搅拌装置。
4.根据权利要求1所述的重金属污水净化处理设备,其特征在于：所述的固液分离器包括超滤膜过滤器、纳滤膜过滤器、反渗透膜过滤器，所述超滤膜过滤器的进水口与混合器的出水口连通，所述超滤膜过滤器的出水口与所述纳滤膜过滤器的进水口连通，所述纳滤膜过滤器的出水口与所述反渗透膜过滤器的进水口连通。
说明书
重金属污水净化处理设备
技术领域
本实用新型涉及水净化技术领域，具体是重金属污水净化处理设备。
背景技术
矿冶、化工、电子等工业生产过程中排出大量的含重金属的污水，含有重金属的污水是对自然环境污染最严重以及对人类危害最大的工业污水之一。重金属的特性是不能自然分解，只能转变其物化形态和转移其存在位置，因此污水中的重金属元素往往通过食物链而被富集于人体，除其直接作用于人体引起疾病外，还可能促使慢性病的发展。因此对重金属污水的排放必须经过科学严谨的净化处理。
业界的现状是，工矿企业所采用的重金属污水的处理方法比较落后，经过处理的污水很难达到国家规定的排放标准，如果采用先进的设备，则成本太高，一般企业难以承受。
实用新型内容
本实用新型为了满足现有技术的上述需求，提供了一种重金属污水净化处理设备。
具体的，本实用新型采用了如下的技术方案。
重金属污水净化处理设备,包括按污水排放方向顺序连接的PH值调节水箱、反应塔、混合器、固液分离器，所述的PH值调节水箱上设有PH值检测装置，该PH值检测装置具有一个置入PH值调节水箱内的检测探头，还具有与PH值调节水箱连接的两个PH值调节液阀门，检测探头控制PH值调节液阀门的开关，所述的反应塔内设有一对催化电极。
作为上述技术方案的改进，所述的反应塔内设有填料颗粒，填料颗粒是由盐酸改性海泡石、沸石粉、硫酸铁、石灰粉、活性炭粉混合制成球形结构，该填料颗粒上遍布蜂巢状孔道。
作为上述技术方案的改进，所述的混合器内设有气泡式搅拌装置。
作为上述技术方案的改进，所述的固液分离器包括超滤膜过滤器、纳滤膜过滤器、反渗透膜过滤器，所述超滤膜过滤器的进水口与混合器的出水口连通，所述超滤膜过滤器的出水口与所述纳滤膜过滤器的进水口连通，所述纳滤膜过滤器的出水口与所述反渗透膜过滤器的进水口连通。
与现有技术相比，本实用新型的有益效果在于：结构紧凑高效，占地面积小易实施，除重金属效果显著，并且最终得到浓缩结晶物可以直接包装回用于生产提炼，实现了重金属污水净化零排放。
