申请日2016.11.08
公开(公告)日2017.06.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种洗车废水或洗衣废水的零排放处理设备，包括废水收集装置、气动泵、袋式过滤器、若干个多孔生物酶处理器、中空纤维超滤装置、酵素投入器和产水箱，多孔生物酶处理器包括多孔生物酶滤芯，多孔生物酶滤芯的上层为多孔生物酶填料层，多孔生物酶滤芯的下层为活性炭层，酵素投入器的内部设有用于投放酵素片的酵素投放罐和位于所述酵素投放罐外周的滤篮，酵素投放罐和滤篮均固定于酵素投放器的底面。本实用新型处理后的水质可达到城市杂用水水质标准中车辆冲洗水的回用标准，实现水循环零排放的目的，并且该工艺设备占地面积小，可降低生产成本，适合推广使用。
权利要求书

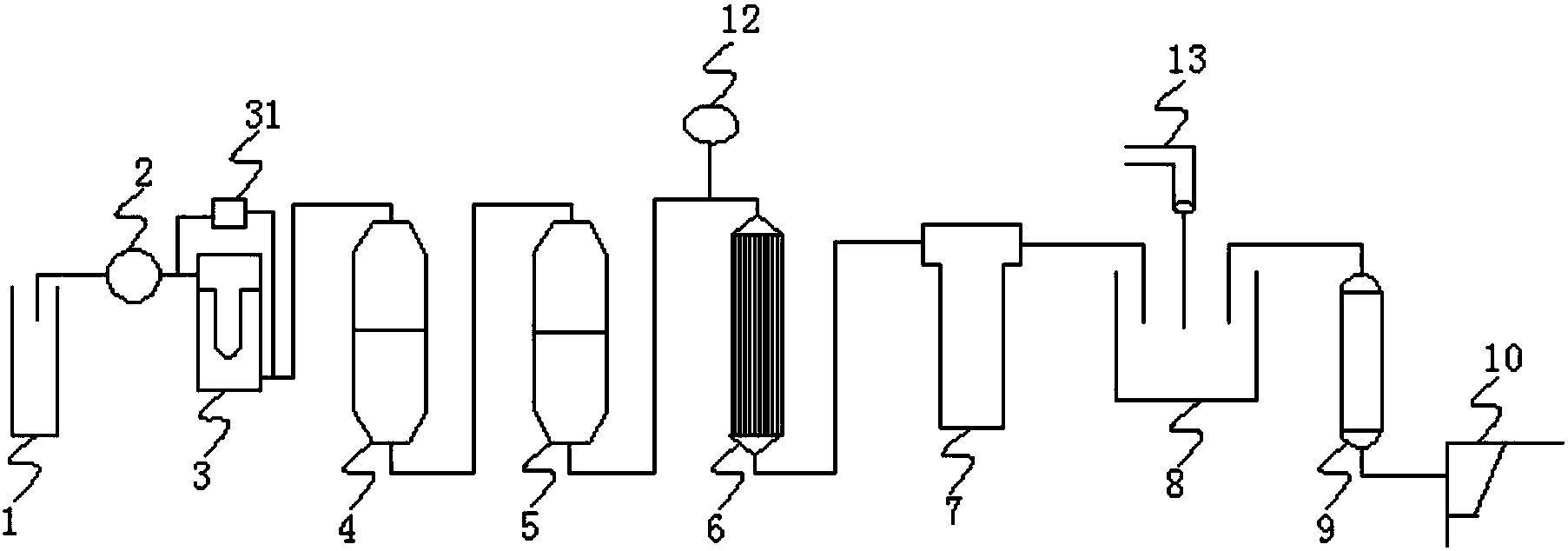

1.一种洗车废水或洗衣废水的零排放处理设备，其特征在于：包括废水收集装置、气动泵、袋式过滤器、若干个多孔生物酶处理器、中空纤维超滤装置、酵素投入器和产水箱;
所述废水收集装置的出水口与所述气动泵的进水口通过管道连接，所述气动泵的出水口与所述袋式过滤器的进水口通过管道连接，所述袋式过滤器的出水口与所述多孔生物酶处理器的进水口通过管道连接，所述多孔生物酶处理器的出水口与所述中空纤维超滤装置的进水口通过管道连接，所述中空纤维超滤装置的出水口与所述酵素投入器的进水口通过管道连接，所述酵素投入器的出水口与所述产水箱的进水口通过管道连接。
2.根据权利要求1所述的一种洗车废水或洗衣废水的零排放处理设备，其特征在于：所述多孔生物酶处理器包括多孔生物酶滤芯，所述多孔生物酶滤芯的上层为多孔生物酶填料层，所述多孔生物酶滤芯的下层为活性炭层。
3.根据权利要求1所述的一种洗车废水或洗衣废水的零排放处理设备，其特征在于：所述酵素投入器的内部设有用于投放酵素片的酵素投放罐和位于所述酵素投放罐外周的滤篮，所述酵素投放罐和所述滤篮均固定于所述酵素投放器的底面。
4.根据权利要求1所述的一种洗车废水或洗衣废水的零排放处理设备，其特征在于：所述中空纤维超滤装置为可更换式中空纤维过滤装置。
5.根据权利要求1所述的一种洗车废水或洗衣废水的零排放处理设备，其特征在于：所述袋式过滤器设有差压开关，所述差压开关的两端分别与所述袋式过滤器的进水口和出水口连接。
6.根据权利要求1所述的一种洗车废水或洗衣废水的零排放处理设备，其特征在于：所述多孔生物酶处理器与所述中空纤维超滤装置的连接管道上设有电接点压力表。
7.根据权利要求1所述的一种洗车废水或洗衣废水的零排放处理设备，其特征在于：所述产水箱的出水口通过管道连接有输送泵的进水口，所述输送泵的出水口通过管道连接有洗车装置。
8.根据权利要求7所述的一种洗车废水或洗衣废水的零排放处理设备， 其特征在于：所述输送泵为流量式输送泵。
9.根据权利要求1所述的一种洗车废水或洗衣废水的零排放处理设备，其特征在于：所述洗车装置为洗车枪。
10.根据权利要求1所述的一种洗车废水或洗衣废水的零排放处理设备，其特征在于：所述废水收集装置为废水沟井。
说明书
一种洗车废水或洗衣废水的零排放处理设备
技术领域
本实用新型属于废水回收处理技术领域，特别是涉及一种洗车废水或洗衣废水的零排放处理设备。
背景技术
汽车在行驶过程中，车体和玻璃容易沾染外界灰尘，底盘和车轮易粘附路面沥青、煤焦油和燃烧油等，清洗车身时会根据清洗方式的不同而使用不同的洗涤剂，所以洗车废水主要含有油污、泥沙和表面活性剂等污染物质。而洗衣废水主要来源于宾馆、学校、医院和饭店等大量日洗衣量排放的废水，洗衣废水中同样主要含有表面活性剂、油污、尘土颗粒以及各种微生物等污染物质。传统的除砂除油工艺不能满足洗车废水或洗衣废水后的浊度和细菌含量的指标;多介质过滤器去除表面活性剂的效果不佳，而且使用过程中易淤堵，需要频繁更换滤芯，增加生产成本。目前，洗车和洗衣所产生的废水一般情况下皆是排到水沟后流入市政管网或市政污水厂当作生活废水处理，市政生活废水处理的工艺一般是通过沉砂池→厌氧池→好氧池→沉淀池→澄清水池→排放，该工艺使用的生化处理池不仅占地面积庞大，而且水体污染物的净化效果不佳。
另外，中国水资源的人均占有量少、空间分布不平衡等特点急需国家和各级政府加大对水资源的保护力度，对废水的处理工艺提出更高的要求，旨在提高废水的回收利用率，减少水资源浪费。
实用新型内容
本实用新型主要解决的技术问题是提供一种洗车废水或洗衣废水的零排放处理设备，处理后的水质可达到城市杂用水水质标准中车辆冲洗水的回用标准，实现水循环零排放的目的，并且该工艺设备占地面积小，可降低生产成本，适合推广使用。
为解决上述技术问题，本实用新型采用的一个技术方案是：一种洗车废水或洗衣废水的零排放处理设备，包括废水收集装置、气动泵、袋式过滤器、若干个多孔生物酶处理器、中空纤维超滤装置、酵素投入器和产水箱;
所述废水收集装置的出水口与所述气动泵的进水口通过管道连接，所述气动泵的出水口与所述袋式过滤器的进水口通过管道连接，所述袋式过滤器的出水口与所述多孔生物酶处理器的进水口通过管道连接，所述多孔生物酶处理器的出水口与所述中空纤维超滤装置的进水口通过管道连接，所述中空纤维超滤装置的出水口与所述酵素投入器的进水口通过管道连接，所述酵素投入器的出水口与所述产水箱的进水口通过管道连接。
进一步地说，所述多孔生物酶处理器包括多孔生物酶滤芯，所述多孔生物酶滤芯的上层为多孔生物酶填料层，所述多孔生物酶滤芯的下层为活性炭层。
进一步地说，所述酵素投入器的内部设有用于投放酵素片的酵素投放罐和位于所述酵素投放罐外周的滤篮，所述酵素投放罐和所述滤篮均固定于所述酵素投放器的底面。
进一步地说，所述中空纤维超滤装置为可更换式中空纤维过滤装置。
进一步地说，所述袋式过滤器设有差压开关，所述差压开关的两端分别与所述袋式过滤器的进水口和出水口连接。
进一步地说，所述多孔生物酶处理器与所述中空纤维超滤装置的连接管道上设有电接点压力表。
进一步地说，所述产水箱的出水口通过管道连接有输送泵的进水口，所述输送泵的出水口通过管道连接有洗车装置。
进一步地说，所述输送泵为流量式输送泵。
进一步地说，所述洗车装置为洗车枪。
进一步地说，所述废水收集装置为废水沟井。
本实用新型的有益效果至少具有以下几点：
1、本实用新型采用的差压开关能够监测袋式过滤器进水口端和出水口端的水流压，当压差大于设定值时意味着袋式过滤器中滤袋的污染程度达到上限，需及时更换袋式过滤器中的滤袋;
2、本实用新型采用的多孔生物酶处理器可以短时间将废水中的有机物降解，降解后的有机物有利于多孔生物酶处理器下层活性炭迅速吸附，有效延长活性炭的吸附寿命;
3、本实用新型采用的可更换式中空纤维过滤装置中的中空纤维束能够去除洗车或洗衣废水中难溶解的铁离子、锰离子和残余有机物;
4、酵素投入器中的酵素片溶解于废水中得到的溶出物能够对水体起到除臭、杀菌的效果，使水体中的总大肠杆菌含量、总余氯含量达标;
5、本实用新型处理后的水质达到城市杂用水水质标准中车辆冲洗水的回用标准，可真正实现水循环零排放的目的，并且该工艺设备占地面积小，可降低生产成本。
