申请日2016.11.07
公开(公告)日2017.05.03
IPC分类号C02F9/14; C02F3/34; C02F3/32
摘要
本实用新型公开了一种菌藻两步处理 废水装置，包括污水池、所述污水池依次连通有细菌处理池、微藻处理池、絮凝池;所述细菌处理池通过双向水泵连通有菌种罐，所述细菌处理池内设有曝气装置;所述微藻处理池通过双向水泵连通有藻种罐，所述微藻处理池内设置曝气装置、潜水灯;所述絮凝池的底端设置过滤板，所述絮凝池的下方设置收集池。本实用新型的有益效果在于：利用细菌、微藻对废水进行二级处理，在利用细菌、微藻处理废水的同时实现细菌、微藻可循环培养并可控采收。
权利要求书

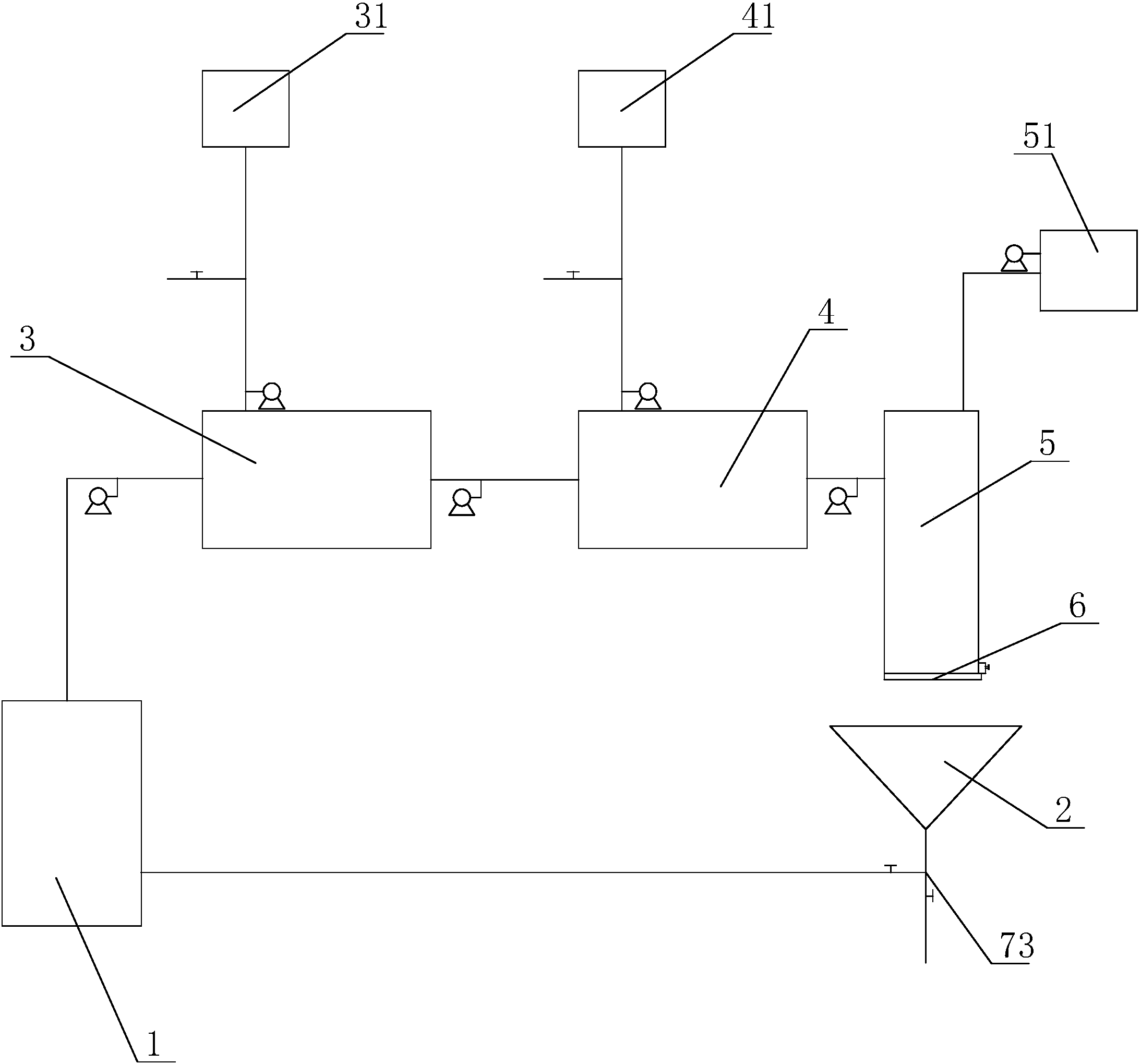

1.一种菌藻两步处理废水装置，其特征在于：包括污水池(1)、所述污水池(1)依次连通有细菌处理池(3)、微藻处理池(4)、絮凝池(5);
所述细菌处理池(3)通过第一双向水泵连通有菌种罐(31)，所述细菌处理池(3)内设有曝气装置(42);
所述微藻处理池(4)通过第二双向水泵连通有藻种罐(41)，所述微藻处理池(4)内设置曝气装置(42)、潜水灯(43);
所述絮凝池(5)的底端设置过滤板(6)，所述絮凝池(5)的下方设置收集池(2)。
2.根据权利要求1所述的一种菌藻两步处理废水装置，其特征在于：所述絮凝池(5)通过第一单向水泵连通有絮凝剂罐(51)，所述絮凝池(5)内设置搅拌装置(52)。
3.根据权利要求1所述的一种菌藻两步处理废水装置，其特征在于：所述过滤板(6)的一端通过铰接件与絮凝池(5)侧壁底边连接，相对的另一边通过锁扣件固定在水平闭合位置。
4.根据权利要求3所述的一种菌藻两步处理废水装置，其特征在于：所述锁扣件包括设置在絮凝池(5)侧壁上的插口(7)和对应设置在过滤板(6)上的插块(71)，所述插口(7)与插块(71)通过螺栓(72)相互咬合或脱离。
5.根据权利要求1所述的一种菌藻两步处理废水装置，其特征在于：所述收集池(2)的底端设置收集管(73)，所述收集管(73)与污水池(1)连通。
6.根据权利要求1所述的一种菌藻两步处理废水装置，其特征在于：所述污水池(1)和细菌处理池(3)、细菌处理池(3)与微藻处理池(4)之间、所述微藻处理池(4)与絮凝池(5)之间设置第二单向水泵。
说明书
一种菌藻两步处理废水装置
技术领域
本实用新型主要应用于利用微生物处理废水技术领域，具体是一种菌藻两步处理废水装置。
背景技术
采用微生物处理废水是废水处理的一项关键技术。利用微生物处理废水实际是通过微生物的新陈代谢活动，将污水中的有机物分解，从而达到净化污水的目的，亦称废水生物化学处理法。由于传统治理方法有成本高、操作复杂，经过多年的探索和研究，生物治理技术日益受到人们的重视。
为了提高微生物处理废水效果，许多处理废水的微生物需要先放大培养后才能投入废水处理生化池中进行生化处理，无法实现污水处理和对微生物培养、采收同步进行。
实用新型内容
为解决现有技术中的不足，本实用新型提供一种菌藻两步处理废水装置，利用细菌、微藻对废水进行二级处理，在利用细菌、微藻处理废水的同时实现细菌、微藻循环培养并可控采收。
本实用新型为实现上述目的，通过以下技术方案实现：
一种菌藻两步处理废水装置，包括污水池、所述污水池依次连通有细菌处理池、微藻处理池、絮凝池;
所述细菌处理池通过第一双向水泵连通有菌种罐，所述细菌处理池内设有曝气装置;
所述微藻处理池通过第二双向水泵连通有藻种罐，所述微藻处理池内设置曝气装置、潜水灯;
所述絮凝池的底端设置过滤板，所述絮凝池的下方设置收集池。
所述絮凝池通过第一单向水泵连通有絮凝剂罐，所述絮凝池内设置搅拌装置。
所述过滤板的一端通过铰接件与絮凝池侧壁底边连接，相对的另一边通过锁扣件固定在水平闭合位置。
所述锁扣件包括设置在絮凝池5侧壁上的插口和对应设置在过滤板上的插块，所述插口与插块通过螺栓相互咬合或脱离。
所述收集池的底端设置收集管，所述收集管与污水池连通。
所述污水池和细菌处理池、细菌处理池与微藻处理池之间、所述微藻处理池与絮凝池之间设置第二单向水泵。
对比与现有技术，本实用新型有益效果在于：
1、本实用新型利用细菌、微藻对废水进行二级处理，在利用细菌、微藻处理废水的同时实现细菌、微藻循环培养并实现可控采收。
2、本实用新型絮凝池通过第一单向水泵连通有絮凝剂罐，所述絮凝池内设置搅拌装置，将絮凝剂罐内的絮凝剂打入絮凝池，经搅拌加速细菌和微藻生物质的沉聚，增加细菌和微藻生物质的采收效率。
3、本实用新型过滤板的一端通过铰接件与絮凝池侧壁底边连接，相对的另一边通过锁扣件固定在水平闭合位置，过滤板通过锁扣件向下转动，细菌和微藻生物质掉落到收集装置上，方便采收。
4、本实用新型锁扣件包括设置在絮凝池5侧壁上的插口和对应设置在过滤板上的插块，所述插口与插块通过螺栓相互咬合或脱离，转动螺栓即可打开或关闭过滤板。
5、本实用新型收集池的底端设置收集管，所述收集管与污水池连通，如果絮凝池内流出的废水达标则通过收集管流出，如果不达标则流入污水池继续进行处理，提高细菌、微藻处理废水质量。
6、本实用新型污水池和细菌处理池、细菌处理池与微藻处理池之间、所述微藻处理池与絮凝池之间设置第二单向水泵，为整个装置提供动力。
