申请日2016.11.07
公开(公告)日2017.05.17
IPC分类号E03F5/14; E03F5/04
摘要
本实用新型公开了一种下水道污水初级过滤装置，包括井盖、下水道入口、水泥管口、下水道主管、过滤管、过滤物取出口、滤网、第一支管、第二支管、蒸馏箱、蒸气收集箱、加温机、小型水泵和送水管，井盖的底部设置有下水道入口，下水道入口的底部设置有水泥管口
，水泥管口的底部设置有下水道主管，下水道主管的底部设置有过滤管，过滤管的内部设置有滤网，过滤管的底部设置有蒸馏箱，蒸馏箱的内部设置有加温机，加温机的顶部设置有蒸气收集箱，蒸气收集箱的两端分别与送水管连接，送水管上设置有小型水泵，可以在污水进入下水道支管之前，将污水中的固体杂质过滤下来，只有液体进入到支管中流往污水处理的地方。
权利要求书

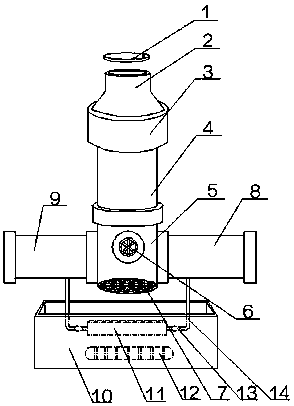

1.一种下水道污水初级过滤装置，包括井盖(1)、下水道入口(2)、水泥管口(3)、下水道主管(4)、过滤管(5)、过滤物取出口(6)、滤网(7)、第一支管(8)、第二支管(9)、蒸馏箱(10)、蒸气收集箱(11)、加温机(12)、小型水泵(13)和送水管(14)，其特征在于，所述井盖(1)的底部设置有所述下水道入口(2)，所述下水道入口(2)的底部设置有所述水泥管口(3)，所述水泥管口(3)的底部设置有所述下水道主管(4)，所述下水道主管(4)的底部设置有所述过滤管(5)，所述过滤管(5)的内部设置有所述滤网(7)，所述过滤管(5)的底部设置有所述蒸馏箱(10)，所述蒸馏箱(10)的内部设置有所述加温机(12)，所述加温机(12)的顶部设置有所述蒸气收集箱(11)，所述蒸气收集箱(11)的两端分别与所述送水管(14)连接，所述送水管(14)上设置有所述小型水泵(13)。
2.根据权利要求1所述的一种下水道污水初级过滤装置，其特征在于，所述过滤管(5)的一侧设置有所述第一支管(8)，所述过滤管(5)的另一侧设置有所述第二支管(9)。
3.根据权利要求1所述的一种下水道污水初级过滤装置，其特征在于，所述第一支管(8)和所述第二支管(9)与过滤管(5)的连接处均为封闭式。
说明书
一种下水道污水初级过滤装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种下水道污水初级过滤装置，属于污水处理领域。
背景技术
下水道是一种城市公共设施，早在古罗马时期就有该设备出现。近代下水道的雏形源于法国巴黎，至今巴黎仍拥有世界上最大的城市下水道系统。一般说来，下水道系统是用于收集和排放城市产生的生活废水以及工业生下水道下水道产上所产生的工业废水。(城市降雨暂且算着城市废水)，现有的下水道由于时城市污水的主要排放处，很多大颗粒固体垃圾在下水道中聚集，集聚时间长久后很容易造成下水道堵塞的问题，但现有的城市下水道很难克服上述问题。
实用新型内容
本实用新型要解决的技术问题是克服的现有的城市下水道由于很多大颗粒固体垃圾聚集，长久后很容易造成下水道堵塞的问题，提供一种下水道污水初级过滤装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供了一种下水道污水初级过滤装置，包括井盖、下水道入口、水泥管口、下水道主管、过滤管、过滤物取出口、滤网、第一支管、第二支管、蒸馏箱、蒸气收集箱、加温机、小型水泵和送水管，所述井盖的底部设置有所述下水道入口，所述下水道入口的底部设置有所述水泥管口，所述水泥管口的底部设置有所述下水道主管，所述下水道主管的底部设置有所述过滤管，所述过滤管的内部设置有所述滤网，所述过滤管的底部设置有所述蒸馏箱，所述蒸馏箱的内部设置有所述加温机，所述加温机的顶部设置有所述蒸气收集箱，所述蒸气收集箱的两端分别与所述送水管连接，所述送水管上设置有所述小型水泵。
作为本实用新型的一种优选技术方案，所述过滤管的一侧设置有所述第一支管，所述过滤管的另一侧设置有所述第二支管。
作为本实用新型的一种优选技术方案，所述第一支管和所述第二支管与过滤管的连接处均为封闭式。
本实用新型所达到的有益效果是：该装置是一种下水道污水初级过滤装置，可以在污水进入下水道支管之前，将污水中的固体杂质过滤下来，只有液体进入到支管中流往污水处理的地方，这样下水道中的污水没有可能会堵塞下水道，为城市下水道的疏通方便节省了麻烦，整个装置设计合理，使用方便，提供了一种下水道污水初级过滤装置，解决了现有的城市下水道由于很多大颗粒固体垃圾聚集，长久后很容易造成下水道堵塞的问题。
