申请日2016.11.07
公开(公告)日2017.05.10
IPC分类号C02F11/04; C02F11/00; C02F1/52
摘要
本实用新型涉及污泥处理技术领域，尤其涉及一种利用污泥中的铁盐制备絮凝剂的装置，分离方法包括调质、放置、释铁、杂质去除、铁回收、曝气、制絮凝剂等步骤，有效的将污泥中的无机盐类分离，且将铁盐单独回收，用于制作铁盐絮凝剂，实现了污水污泥处理过程中铁的循环利用。
权利要求书

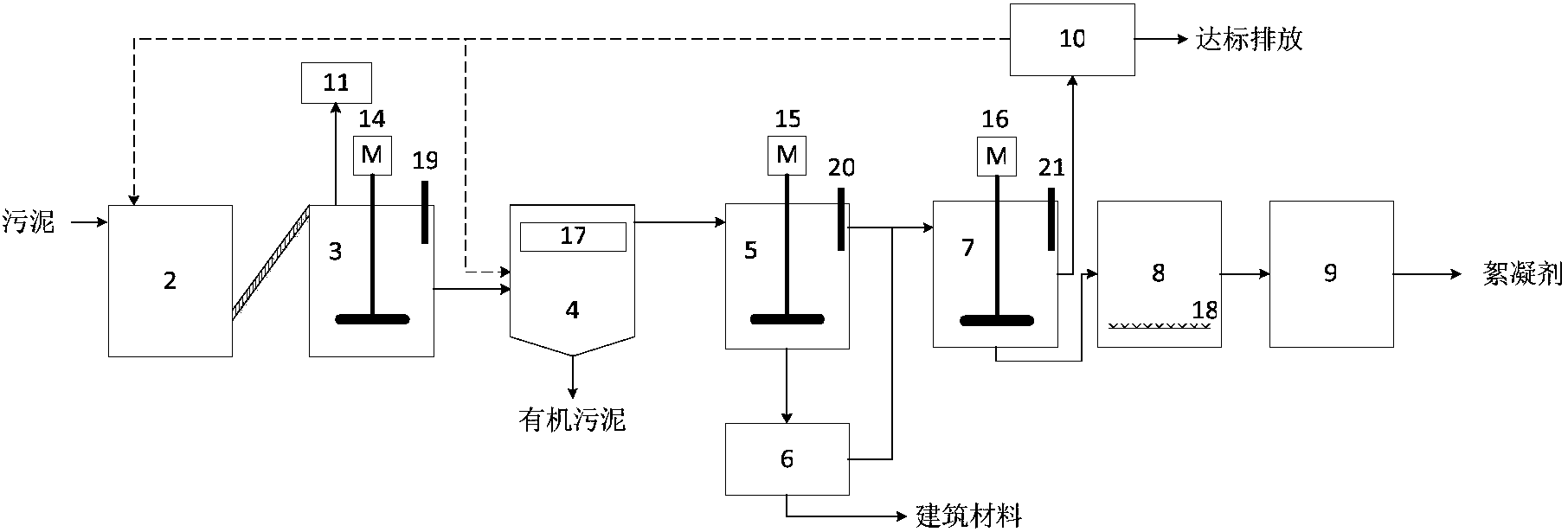

1.一种利用污泥中的铁盐制备絮凝剂的装置，其特征在于，包括依次设置的污泥存放罐，释铁罐，固液分离池，杂质去除池，铁回收池，曝气池及絮凝剂制备装置，其中，
所述污泥存放罐设有污泥存放罐入料口及污泥存放罐出料口，污泥存放罐为密封罐体且所述污泥存放罐内设有污泥存放罐搅拌装置;
所述释铁罐设有释铁罐入料口及释铁罐出料口，所述释铁罐入料口连接于污泥存放罐出料口，所述释铁罐内设有释铁罐搅拌装置及释铁罐pH检测装置;
所述固液分离池设有分离池入料口，分离池出料口，分离淘洗液入口，及分离沉淀物排出口，所述分离池入料口连接于释铁罐出料口，所述分离池内设有沉降装置;
所述杂质去除池设有杂质去除池入料口，杂质去除池排液口，杂质去除池沉淀排出口，所述杂质去除池入料口连接于分离池出料口，所述杂质去除池内设有杂质去除池搅拌装置及杂质去除池pH检测装置;
所述铁回收池设有铁回收池入料口，铁回收池排液口及铁回收池沉淀排出口，所述铁回收池入料口连接于杂质去除池排液口，所述铁回收池设有铁回收池搅拌装置及铁回收池pH检测装置;
所述曝气池设有曝气池入料口及曝气池出料口，所述曝气池入料口连接于铁回收池沉淀排出口，所述曝气池内设有曝气装置;
所述絮凝剂制备装置设有絮凝剂制备装置入料口，所述絮凝剂制备装置入料口连接于曝气池出料口。
2.根据权利要求1所述的一种利用污泥中的铁盐制备絮凝剂的装置，其特征在于，所述污泥存放罐前端设有均质池，所述均质池设有均质池入料口，均质池出料口及均质稀释液入口，所述均质池内设有均质池搅拌装置，所述污泥存放罐入料口连接于均质池出料口。
3.根据权利要求2所述的一种利用污泥中的铁盐制备絮凝剂的装置，其特征在于，还包括：污水处理装置，所述污水处理装置设有污水处理装置进水口，污水处理装置出水口，污水处理装置排水口，所述污水处理装置进水口连接于铁回收池排液口，污水处理装置出水口分别连接于释铁罐入料口、分离淘洗液入口及均质稀释液入口。
说明书
一种利用污泥中的铁盐制备絮凝剂的装置
技术领域
本实用新型涉及污泥处理技术领域，尤其涉及一种利用污泥中的铁盐制备絮凝剂的装置。
背景技术
污泥是在污水处理过程中产生的固体沉淀物质，由于污水种类繁多，导致污泥成分复杂，包含有机部分及无机部分。污泥中有大量可利用的资源，传统的污泥处理方法包括填埋、焚烧等，把污泥当作废物处理，造成严重的资源浪费，且污染环境;近年来的污泥堆肥、污泥土地利用等新型污泥资源化处理处置技术渐渐兴起，但是污泥中重金属及致病细菌含量高严重影响污泥土地利用。此外，污泥中还含有大量无机盐类，阻碍有机污泥资源化利用进程。
污水及给水处理过程中需要加入大量絮凝剂以去除水中的颗粒物、胶体、微生物、细菌、藻类等，絮凝剂聚并污染物最终形成沉淀进入污泥中。铝盐絮凝剂和铁盐絮凝剂是常用的水处理絮凝剂，而水体中铝含量超标对生物体有一定的毒性，因此铝盐絮凝剂的使用正在减少，铁盐絮凝剂的使用量将大大增加。由于污泥中的铁离子多以三价状态存在，直接用碱溶液使金属离子析出的方式下，三价铁离子极易与其他金属离子同时析出，且无法有效分离，影响了对铁盐的有效回收利用。将污泥中的铁有效地提取出来制作絮凝剂回用到污水处理过程中，形成在污水污泥处理中铁的循环利用具有十分重要的意义。
发明内容
本实用新型所要解决的技术问题是克服现有技术中存在的不足，提供一种将污泥中的无机盐尤其是铁盐有效分离并回收利用的利用污泥中的铁盐制备絮凝剂的装置。
本实用新型是通过以下技术方案予以实现：
一种利用污泥中的铁盐制备絮凝剂的装置，包括依次设置的污泥存放罐，释铁罐，固液分离池，杂质去除池，铁回收池，曝气池及絮凝剂制备装置，其中，
所述污泥存放罐设有污泥存放罐入料口及污泥存放罐出料口，污泥存放罐为密封罐体且所述污泥存放罐内设有污泥存放罐搅拌装置;
所述释铁罐设有释铁罐入料口及释铁罐出料口，所述释铁罐入料口连接于污泥存放罐出料口，所述释铁罐内设有释铁罐搅拌装置及释铁罐pH检测装置;
所述固液分离池设有分离池入料口，分离池出料口，分离淘洗液入口，及分离沉淀物排出口，所述分离池入料口连接于释铁罐出料口，所述分离池内设有沉降装置;
所述杂质去除池设有杂质去除池入料口，杂质去除池排液口，杂质去除池沉淀排出口，所述杂质去除池入料口连接于分离池出料口，所述杂质去除池内设有杂质去除池搅拌装置及杂质去除池pH检测装置;
所述铁回收池设有铁回收池入料口，铁回收池排液口及铁回收池沉淀排出口，所述铁回收池入料口连接于杂质去除池排液口，所述铁回收池设有铁回收池搅拌装置及铁回收池pH检测装置;
所述曝气池设有曝气池入料口及曝气池出料口，所述曝气池入料口连接于铁回收池沉淀排出口，所述曝气池内设有曝气装置;
进一步的，所述絮凝剂制备装置设有絮凝剂制备装置入料口，所述絮凝剂制备装置入料口连接于曝气池出料口。
进一步的，所述污泥存放罐前端设有均质池，所述均质池设有均质池入料口，均质池出料口及均质稀释液入口，所述均质池内设有均质池搅拌装置，所述污泥存放罐入料口连接于均质池出料口。
进一步的，还包括：污水处理装置，所述污水处理装置设有污水处理装置进水口，污水处理装置出水口，污水处理装置排水口，所述污水处理装置进水口连接于铁回收池排液口，污水处理装置出水口分别连接于释铁罐入料口、分离淘洗液入口及均质稀释液入口。
本实用新型的有益效果是：
1、本实用新型的利用污泥中的铁盐制备絮凝剂的装置，在释铁过程中可以将污泥中的重金属及无机盐类释放到液相中，并且释铁过程中加入的酸可以杀灭细菌，经处理得到的污泥中有机物含量高，重金属及致病微生物去除率高，有助于有机污泥的资源化利用;
2、污水处理过程中加入大量铁盐絮凝剂，因此污泥中含铁量较高，本实用新型的利用污泥中的铁盐制备絮凝剂的装置，将污泥中的铁释放回收后制作铁盐絮凝剂，实现了污水处理过程中铁的循环利用，也减少了环境中的铁负荷;
3、污泥中除在污水处理过程中添加的铁盐以外，还含有大量其他无机盐类，尤其是重金属，极易造成环境污染，本实用新型的利用污泥中的铁盐制备絮凝剂的装置，在释铁过程中可以将其他无机盐类一同释放到液相中，再分别回收利用，实现了污泥无害化、减量化的同时，也实现了污泥中无机盐的资源化利用;
4、本实用新型的利用污泥中的铁盐制备絮凝剂的装置，在整个处理过程中产生的废液中污染物含量少，可进行简单处理后回用到系统中或达标排放，节省系统的进水资源，同时减轻废水直接排入污水处理厂对污水处理厂造成的负荷。
