申请日2016.11.03
公开(公告)日2017.02.15
IPC分类号C02F9/10
摘要
本发明公开了一种用于吸收医疗废水中抗生素的过滤装置，包括第一水箱，所述第一水箱的内腔顶部与分割板的一端焊接连接，分割板远离第一水箱的顶部的一端悬于第一水箱的内腔底部的上方，第一水箱的顶端的外侧壁上安装有注入管和排出管，分割板远离废水注入管的一侧侧壁上焊接有安装架，安装架上从上至下依次安装有泥石过滤层和砂石过滤层，第一水箱通过排出管与第二水箱连接，第二水箱置于加热炉上，第二水箱的出气端安装有冷凝管，冷凝管的输出端伸至于纯净水积存箱的内腔内，冷凝管呈S形。该用于吸收医疗废水中抗生素的过滤装置其能够去除医疗废水中抗生素，其结构简单，造价低，且去除能力强，易于操作，使用方便。
权利要求书
1.一种用于吸收医疗废水中抗生素的过滤装置，包括第一水箱(8)，其特征在于：所述第一水箱(8)的内腔顶部与分割板(6)的一端焊接连接，分割板(6)远离第一水箱(8)的顶部的一端悬于第一水箱(8)的内腔底部的上方，第一水箱(8)的顶端的外侧壁上安装有注入管(7)和排出管(5)，分割板(6)远离废水注入管(7)的一侧侧壁上焊接有安装架，安装架上从上至下依次安装有泥石过滤层(9)和砂石过滤层(10)，第一水箱(8)通过排出管(5)与第二水箱(4)连接，第二水箱(4)置于加热炉(11)上，第二水箱(4)的出气端安装有冷凝管(3)，冷凝管(3)的输出端伸至于纯净水积存箱(2)的内腔内，冷凝管(3)呈S形，且冷凝管(3)的外侧壁上安装有散热鳍片(11)，散热鳍片(3)呈圆形。
2.根据权利要求1所述的一种用于吸收医疗废水中抗生素的过滤装置，其特征在于，所述排出管(5)、泥石过滤层(9)和砂石过滤层(10)位于分隔板(6)的同一侧。
3.根据权利要求1所述的一种用于吸收医疗废水中抗生素的过滤装置，其特征在于，所述注入管(7)和排出管(5)位于同一水平线上。
4.根据权利要求1所述的一种用于吸收医疗废水中抗生素的过滤装置，其特征在于，所述泥石过滤层(9)包括第一布袋(92)和泥石混合物(91)，其中泥石混合物(91)填充在第一布袋(92)的内部。
5.根据权利要求1所述的一种用于吸收医疗废水中抗生素的过滤装置，其特征在于，所述砂石过滤层(10)包括第二布袋(102)和砂石混合物(101)，其中砂石混合物(101)填充在第二布袋(102)的内腔内。
6.根据权利要求1所述的一种用于吸收医疗废水中抗生素的过滤装置，其特征在于，所述加热炉(11)采用燃气炉或者电磁炉。
7.根据权利要求1所述的一种用于吸收医疗废水中抗生素的过滤装置，其特征在于，所述第一水箱(8)、加热炉(11)和纯净水积存箱(2)通过支架安装在支撑底座(1)的上部。
说明书
一种用于吸收医疗废水中抗生素的过滤装置
技术领域
本发明涉及医疗废水处理设备技术领域，尤其涉及一种用于吸收医疗废水中抗生素的过滤装置。
背景技术
大环内酷类抗生素有红霉素、麦迪霉素、螺旋霉素、乙酞螺旋霉素、阿奇霉素、罗红霉素等，对革兰氏阳性菌及支原体抑制活性较高。
大环内酷类抗生素被长期大量的用于人和动物的疾病治疗，但大部分抗生素不能完全被机体吸收，以原形或代谢物形式经由病人和畜禽排泄入环境;医药企业在生产过程中也会流失或排放大量抗生素，进入环境的抗生素会经不同途径对土壤和水体造成污染。
医疗废水中含有一定浓度的大环内酷类抗生素，水中的抗生素会对细菌、动植物产生危害，诱发和传播大量耐药菌，对人类健康构成威胁。
常规的水处理工艺很难将大环内酷类抗生素从饮用水中去除;气浮法、氧化法等设备复杂，使用不便;反渗透成本较高，且浪费水，产生的浓缩液更不好处理，容易产生二次污染。
因此，我们急需设计一种用于吸收医疗废水中抗生素的过滤装置解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于吸收医疗废水中抗生素的过滤装置。
为了实现上述目的，本发明采用了如下技术方案：

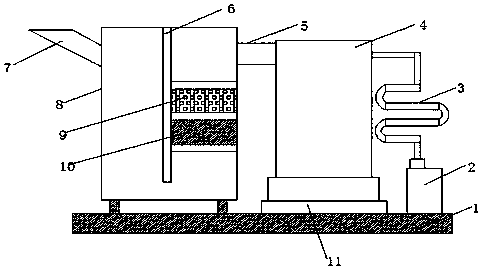

一种用于吸收医疗废水中抗生素的过滤装置，包括第一水箱，所述第一水箱的内腔顶部与分割板的一端焊接连接，分割板远离第一水箱的顶部的一端悬于第一水箱的内腔底部的上方，第一水箱的顶端的外侧壁上安装有注入管和排出管，分割板远离废水注入管的一侧侧壁上焊接有安装架，安装架上从上至下依次安装有泥石过滤层和砂石过滤层，第一水箱通过排出管与第二水箱连接，第二水箱置于加热炉上，第二水箱的出气端安装有冷凝管，冷凝管的输出端伸至于纯净水积存箱的内腔内，冷凝管呈S形，且冷凝管的外侧壁上安装有散热鳍片，散热鳍片呈圆形。
优选的，所述排出管、泥石过滤层和砂石过滤层位于分隔板的同一侧。
优选的，所述注入管和排出管位于同一水平线上。
优选的，所述泥石过滤层包括第一布袋和泥石混合物，其中泥石混合物填充在第一布袋的内部。
优选的，所述砂石过滤层包括第二布袋和砂石混合物，其中砂石混合物填充在第二布袋的内腔内。
优选的，所述加热炉采用燃气炉或者电磁炉。
优选的，所述第一水箱、加热炉和纯净水积存箱通过支架安装在支撑底座的上部。
本发明有益效果：该用于吸收医疗废水中抗生素的过滤装置其上设置了由第一水箱、泥石过滤层和砂石过滤层等部件构成的简易反渗透机构，且其上还设置了由第二水箱、冷凝管和纯净水积存箱等部件构成的蒸馏机构，简易反渗透机构配合蒸馏机构的一起使用，其能够去除医疗废水中抗生素，其结构简单，造价低，且去除能力强，易于操作，使用方便。
