申请日2016.12.20
公开(公告)日2017.07.07
IPC分类号C02F1/32
摘要
本实用新型公开了一种用于污水处理系统的紫外线杀菌灯，包括装置本体和紫外线处理管道，所述装置本体的顶部设有水处理主管，所述水处理主管贯穿设置于装置本体中，所述水处理主管的顶部设有入水管，所述入水管与水处理主管紧密焊接，所述入水管顶部设有固定环，所述固定环与入水管紧密焊接，所述固定环的顶部设有输入管固定塞和输入管，所述输入管和固定环通过输入管固定塞固定连接该种污水处理系统紫外线杀菌灯，安装了水处理主管，可对污水进行杀菌消毒，水处理主管的内部设有紫外线处理管道，紫外线处理管道的顶端设有防压玻璃，防压玻璃起到防水，防压作用，紫外线处理管道的底部设有多排紫光灯，可对径流的水源进行杀菌消毒。

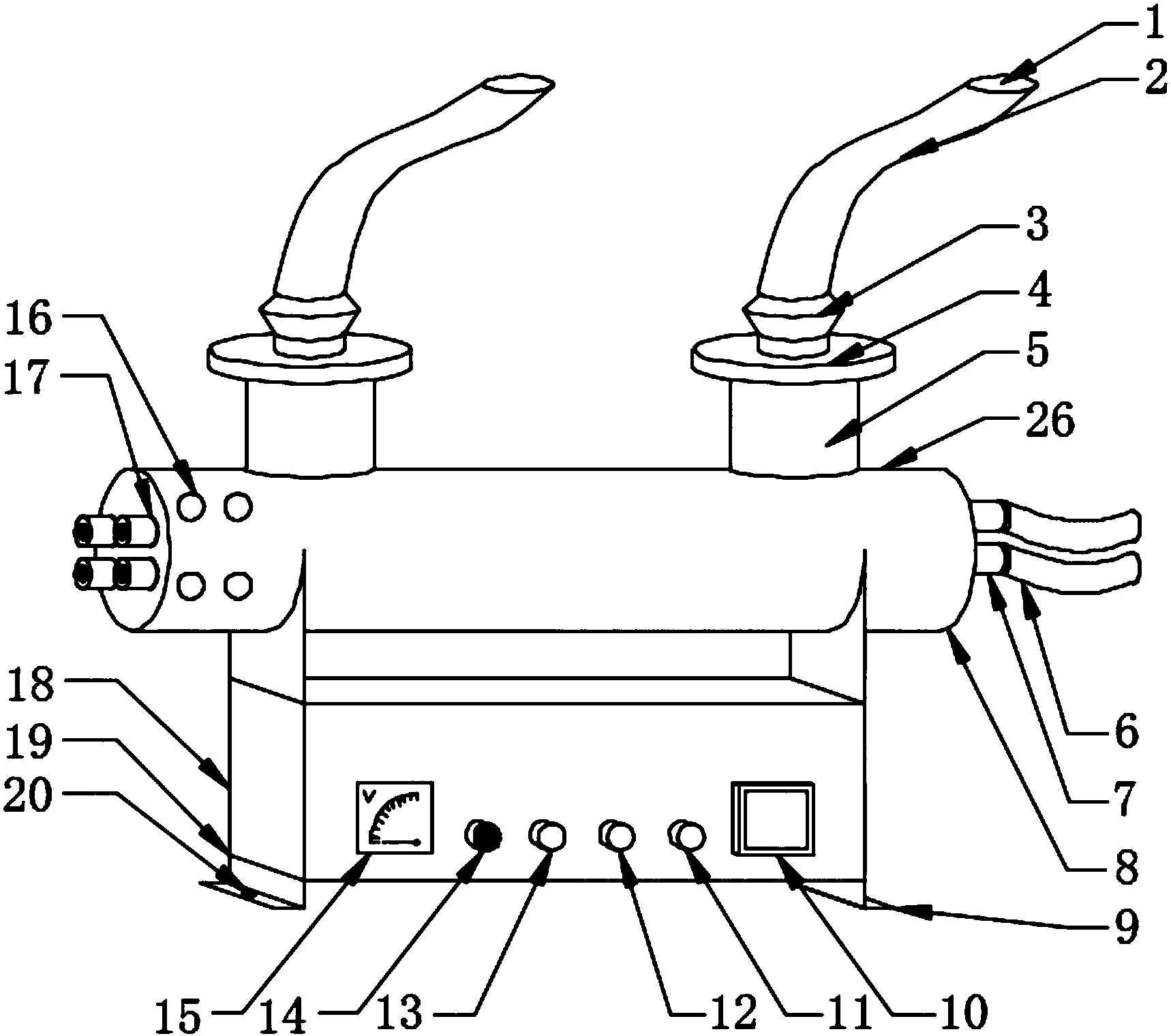

摘要附图
权利要求书
1.一种用于污水处理系统的紫外线杀菌灯，包括装置本体(26)和紫外线处理管道(27)，其特征在于：所述装置本体(26)的顶部设有水处理主管(8)，所述水处理主管(8)贯穿设置于装置本体(26)中，所述水处理主管(8)的顶部设有入水管(5)，所述入水管(5)与水处理主管(8)紧密焊接，所述入水管(5)顶部设有固定环(4)，所述固定环(4)与入水管(5)紧密焊接，所述固定环(4)的顶部设有输入管固定塞(3)和输入管(2)，所述输入管(2)与固定环(4)通过输入管固定塞(3)固定连接，所述输入管(2)的顶部设有入水口(1)，所述入水口(1)嵌入设置于输入管(2)中，所述水处理主管(8)的一侧设有电压转换器接头(17)，所述电压转换器接头(17)与水处理主管(8)紧密焊接，所述水处理主管(8)的一侧设有输出管接口(7)，所述输出管接口(7)嵌入设置于水处理主管(8)中，所述水处理主管(8)的底部设有左支撑架(19)和操作台(18)，所述水处理主管(8)与操作台(18)通过左支撑架(19)固定连接，所述操作台(18)的底部设有电压刻度旋转钮(14)，所述电压刻度旋转钮(14)与操作台(18)信号连接，所述操作台(18)的底部设有定时刻度旋转钮(13)，所述定时刻度旋转钮(13)嵌入设置于操作台(18)中，所述操作台(18)的底部设有紫外线强度刻度旋转钮(12)，所述紫外线强度刻度旋转钮(12)嵌入设置于操作台(18)中，所述操作台(18)的底部设有电源开关(11)，所述电源开关(11)与操作台(18)电性连接，所述操作台(18)的底部设有水源开关(10)，所述水源开关(10)嵌入设置于操作台(18)中，所述输出管接口(7)的一侧设有输出管(6)，所述输出管(6)嵌入设置于输出管接口(7)中，所述水处理主管(8)的内部设有紫外线处理管道(27)，所述紫外线处理管道(27)贯穿设置于水处理主管(8)中，所述紫外线处理管道(27)的底部设有紫光灯(21)，所述紫光灯(21)贯穿设置于紫外线处理管道(27)中，所述紫光灯(21)的一侧设有紫光灯接头(24)，所述紫光灯(21)与紫光灯接头(24)紧密焊接，所述紫外线处理管道(27)的一侧设有电压转换器(23)，所述电压转换器(23)与紫外线处理管道(27)通过紫光灯接头(24)活动连接，所述电压转换器(23)的一侧设有电压转换器接孔(25)，所述电压转换器接孔(25)嵌入设置于电压转换器(23)中。
2.根据权利要求1所述的一种用于污水处理系统的紫外线杀菌灯，其特征在于：所述水处理主管(8)的一侧设有散热孔(16)，所述散热孔(16)嵌入设置于水处理主管(8)中。
3.根据权利要求1所述的一种用于污水处理系统的紫外线杀菌灯，其特征在于：所述水处理主管(8)的底部设有右支撑架(9)，所述右支撑架(9)与水处理主管(8)紧密焊接。
4.根据权利要求1所述的一种用于污水处理系统的紫外线杀菌灯，其特征在于：所述操作台(18)的底部设有电压表(15)，所述电压表(15)与操作台(18)信号连接。
5.根据权利要求1所述的一种用于污水处理系统的紫外线杀菌灯，其特征在于：所述紫外线处理管道(27)的顶部设有防压玻璃(22)，所述防压玻璃(22)与紫外线处理管道(27)紧密焊接。
说明书
一种用于污水处理系统的紫外线杀菌灯
技术领域
本实用新型涉及紫外线杀菌灯技术领域，具体为一种用于污水处理系统的紫外线杀菌灯。
背景技术
所谓紫外线杀菌灯实际上是属于一种低压汞灯。低压汞灯是利用较低汞蒸气压(<10-2Pa)被激化而发出紫外光，其发光谱线主要有两条：一条是253.7nm波长;另一条是185nm波长，这两条都是肉眼看不见的紫外线，紫外线消毒杀菌用途很广，医院、学校、托儿所、电影院、公交车、办公室、家庭等，它能净化空气，消除霉味，此外还能产生一定量的负氧离子，经紫外线消毒的房间，空气特别清新。在公共场合，经紫外线消毒，可避免一些病菌经空气传播或经物体表面传播。
但现有的紫外线杀菌灯不能应用于污水处理系统领域中，而且紫外线杀菌灯不能够防水，杀菌强度不够大，不能调节紫外线的强度，从而杀菌速度慢，达不到杀菌的效果。
所以，如何设计一种用于污水处理系统的紫外线杀菌灯，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种用于污水处理系统的紫外线杀菌灯，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理系统的紫外线杀菌灯，包括装置本体和紫外线处理管道，所述装置本体的顶部设有水处理主管，所述水处理主管贯穿设置于装置本体中，所述水处理主管的顶部设有入水管，所述入水管与水处理主管紧密焊接，所述入水管顶部设有固定环，所述固定环与入水管紧密焊接，所述固定环的顶部设有输入管固 定塞和输入管，所述输入管和固定环通过输入管固定塞固定连接，所述输入管的顶部设有入水口，所述入水口嵌入设置于输入管中，所述水处理主管的一侧设有电压转换器接头，所述电压转换器接头与水处理主管紧密焊接，所述水处理主管的一侧设有输出管接口，所述输出管接口嵌入设置于水处理主管中，所述水处理主管的底部设有左支撑架和操作台，所述水处理主管与操作台通过左支撑架固定连接，所述操作台的底部设有电压刻度旋转钮，所述电压刻度旋转钮与操作台信号连接，所述操作台的底部设有定时刻度旋转钮，所述定时刻度旋转钮嵌入设置于操作台中，所述操作台的底部设有紫外线强度刻度旋转钮，所述紫外线强度刻度旋转钮嵌入设置于操作台中，所述操作台的底部设有电源开关，所述电源开关与操作台电性连接，所述操作台的底部设有水源开关，所述水源开关嵌入设置于操作台中，所述水处理主管的一侧设有输出管接口，所述输出管接口与水处理主管紧密焊接，所述输出管接口的一侧设有输出管，所述输出管嵌入设置于输出管接口中，所述水处理主管的内部设有紫外线处理管道，所述紫外线处理管道贯穿设置于水处理主管中，所述紫外线处理管道的底部设有紫光灯，所述紫光灯贯穿设置于紫外线处理管道中，所述紫光灯的一侧设有紫光灯接头，所述紫光灯与紫光灯接头紧密焊接，所述紫外线处理管道的一侧设有电压转换器，所述电压转换器与紫外线处理管道通过紫光灯接头活动连接，所述电压转换器的一侧设有电压转换器接孔，所述电压转换器接孔嵌入设置于电压转换器中。
进一步的，所述水处理主管的一侧设有散热孔，所述散热孔嵌入设置于水处理主管中。
进一步的，所述水处理主管的底部设有右支撑架，所述右支撑架与水处理主管紧密焊接。
进一步的，所述操作台的底部设有电压表，所述电压表与操作台信号连接。
进一步的，所述紫外线处理管道的顶部设有防压玻璃，所述防压玻璃与紫外线处理管道紧密焊接。
与现有技术相比，本实用新型的有益效果是：该种污水处理系统紫外线杀菌灯，安装了水处理主管，可对污水进行杀菌消毒，水处理主管的内部设有紫外线处理管道，紫外线处理管道的顶端设有防压玻璃，防压玻璃起到防水，防压作用，紫外线处理管道的底部设有多排紫光灯，可对径流的水源进行杀菌消毒，且水处理主管的一侧设有电压转换器接头，操作台设有电压刻度旋转钮，可对紫光灯的强度进行调节，从而达到杀菌的效果。
