申请日2016.10.26
公开(公告)日2017.04.19
IPC分类号C02F1/04
摘要
本实用新型涉及一种低成本处理烟气脱硫废水装置，包括在脱硫塔前设置烟气饱和器，烟气饱和器内安装有喷淋装置;喷淋装置的下端安装有集水槽,集水槽中设置捞盐螺旋。由于通过蒸发的方式可以给脱硫塔提供软水，所以烟气饱和器可以补充电厂的RO膜排出的盐水以及电厂的循环水排污水，可节约一次水资源，同时减排电厂含盐废水。由于热损失造成的脱硫塔少量过剩水可以直接排到烟气饱和器中，脱硫塔无外排水。类似炼油厂的催化裂化装置(FCC)烟气脱硫脱硝盐水可以将盐水排至烟气饱和器将废水中的盐析出。

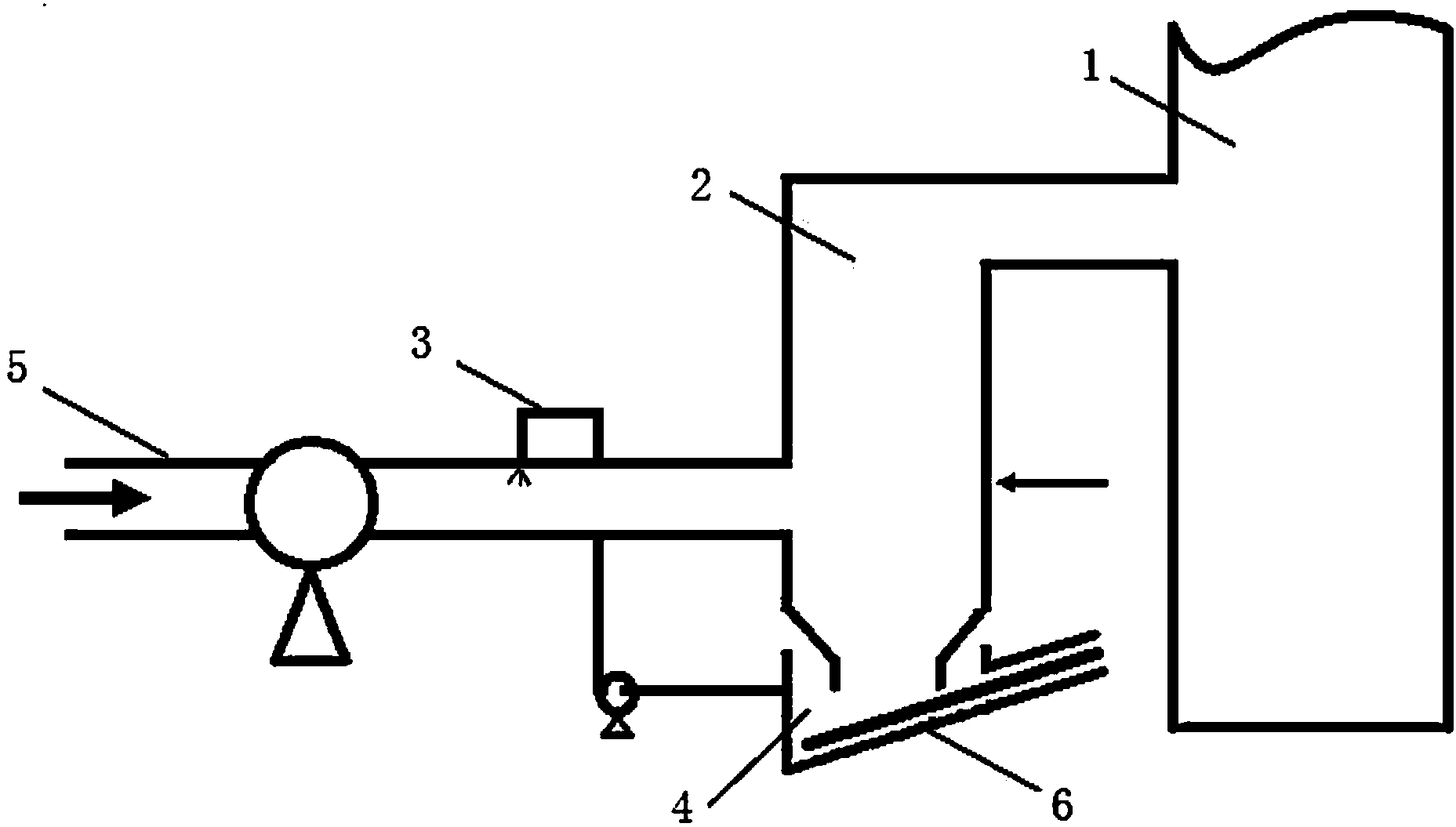

摘要附图
权利要求书
1.一种低成本处理烟气脱硫废水装置，其特征在于，该低成本处理烟气脱硫废水装置包括脱硫塔，脱硫塔的前端设置烟气饱和器，烟气饱和器内安装有喷淋装置;
喷淋装置的下端安装有集水槽，集水槽中设置捞盐螺旋。
2.如权利要求1所述的低成本处理烟气脱硫废水装置，其特征在于，所述烟气饱和器包括通过烟气旁路增加烟气饱和器。
3.如权利要求1所述的低成本处理烟气脱硫废水装置，其特征在于，所述的烟气饱和器采用风道烟气饱和器或饱和塔式烟气饱和器中的一种。
4.如权利要求1所述的低成本处理烟气脱硫废水装置，其特征在于，所述的烟气饱和器的下端安装有排水孔，排水孔通过导管与集水槽相连通。
5.如权利要求1所述的低成本处理烟气脱硫废水装置，其特征在于，所述的集水槽中有捞盐螺旋，通过螺旋把结晶析出的盐排出。
6.如权利要求1所述的低成本处理烟气脱硫废水装置，其特征在于，所述的集水槽的上端安装有烟道。
说明书
一种低成本处理烟气脱硫废水装置
技术领域
本实用新型属于废水处理技术领域，尤其涉及一种低成本处理烟气脱硫废水装置。
背景技术
烟气因为含有二氧化硫，必须通过脱硫才能做到烟气达标排放，脱硫技术最可靠工艺的是钙法湿式脱硫，就是在脱硫塔内加入碳酸钙细粉，同时补充一次水，碳酸钙和二氧化硫反应形成亚硫酸钙，再氧化成硫酸钙，同时由于烟气温度高，部分水蒸发随烟气排放，造成脱硫塔内的水不断浓缩。
由于补充的一次水中含有氯离子，随着水不断的蒸发，脱硫塔内的浆液氯离子浓度不断提高，由于氯离子积累到一定浓度就会影响硫酸钙结晶析出，不得不排出部分脱硫废水，降低浆液中氯离子浓度。排出的水含有钙、镁、氯等离子，形成了含盐废水。
目前处理烟气脱硫废水的办法有三个：
1、外排到污水处理厂或河流中，由于含盐和显酸性，显然不合理。
2、用RO膜分离、多效蒸发、MVR等蒸发脱硫废水，析出水中的盐，蒸馏水作为工业水回用，这个方法合理，但是由于投资大，运行费用高，限制了此技术的推广应用。
3、脱硫塔中直接补充软水，由于软水中含盐很少，带入的盐分可以通过硫酸钙中含水带走盐分，不用外排水。由于烟气温度高、湿度低，脱硫塔补充软水太多，软水的价格太高，而且制取软水消耗过多的一次水，水资源利用不合理，而且制取软水时排出的浓盐水也无法处理。
发明内容
本实用新型为解决公知技术中存在的烟气脱硫废水不能直接排放，采用RO膜分离、多效蒸发、MVR等蒸发脱硫废水投资大，费用高;采用脱硫塔直接补充软水，烟气温度高、湿度低，脱硫塔补水太多，软水的价格太高，而且制取软水消耗过多的一次水，水资源利用不合理，制取软水时排出的浓盐水也无法处理的问题而提供一种结构简单、安装使用方便、提高工作效率的低成本处理烟气脱硫废水装置。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：
该低成本处理烟气脱硫废水装置包括脱硫塔，脱硫塔的前端设置烟气饱和器，烟气饱和器内安装有喷淋装置;
喷淋装置的下端安装有集水槽，集水槽中设置捞盐螺旋。
进一步，所述烟气饱和器包括通过烟气旁路增加烟气饱和器。
进一步，所述的烟气饱和器采用风道烟气饱和器或饱和塔烟气饱和器中的一种。
进一步，所述的烟气饱和器的下端安装有排水孔，排水孔通过导管与集水槽相连通。
进一步，所述的集水槽中有捞盐螺旋，通过螺旋把结晶析出的盐排出。
进一步，所述的集水槽的上端安装有烟道。
本实用新型由于通过蒸发的方式可以给脱硫塔提供软水，所以烟气饱和器可以补充电厂的RO膜排出的盐水以及电厂循环水的排污水，节约一次水资源，同时减排含盐废水。由于热损失造成的脱硫塔少量过剩水可以直接排到烟气饱和器，脱硫塔无外排水。类似炼油厂的催化裂化装置(FCC)烟气脱硫脱硝盐水可以将盐水排至烟气饱和器将废水中的盐析出。当原有工厂的平面位置不足，烟气饱和器的设计还可以是补充脱硫塔的外排水，部分烟气通过旁路烟气饱和器，可以减小烟气饱和器的外形尺寸。
该装置投资少，运行费用低。与目前水处理技术MVR比较，该装置采用运行过程中蒸发量2000吨/小时的锅炉，烟气脱硫需要排出10吨/小时的废水。运行费用最低处理技术是MVR蒸发技术，一次投资1500万元，电耗600kwh/小时;本实用新型的投资200万元，电耗45kwh/小时;通过对比优势很明显。方便用于电厂的锅炉烟气脱硫塔排水处理，也用于类似炼油厂的催化裂化装置(FCC)烟气脱硫脱硝盐水处理，也可以将盐水排至烟气饱和器将盐析出。
