申请日2016.10.21
公开(公告)日2017.03.08
IPC分类号G05B19/04; G01N27/04; G01N21/59
摘要
本发明公开了一种应用于水处理加工的监控设备，包括供电电路、湿度感应电路、光敏感应电路及逻辑门电路，所述供电电路分别与湿度感应电路、光敏感应电路及逻辑门电路相连接，所述湿度感应电路和光敏感应电路皆与逻辑门电路相连接;在所述湿度感应电路内设置有湿敏电阻R1、电阻R2、电位器W1、电容C1及时基处理芯片IC1，在进行水处理时，能够采用湿敏检测方式进行水处理加工时所在地的环境干爽度的信息监测，当出现环境干爽度不足时，可以及时的输送信息至后级电路，以便后级电路进行报警，使得使用者能够及时知晓。

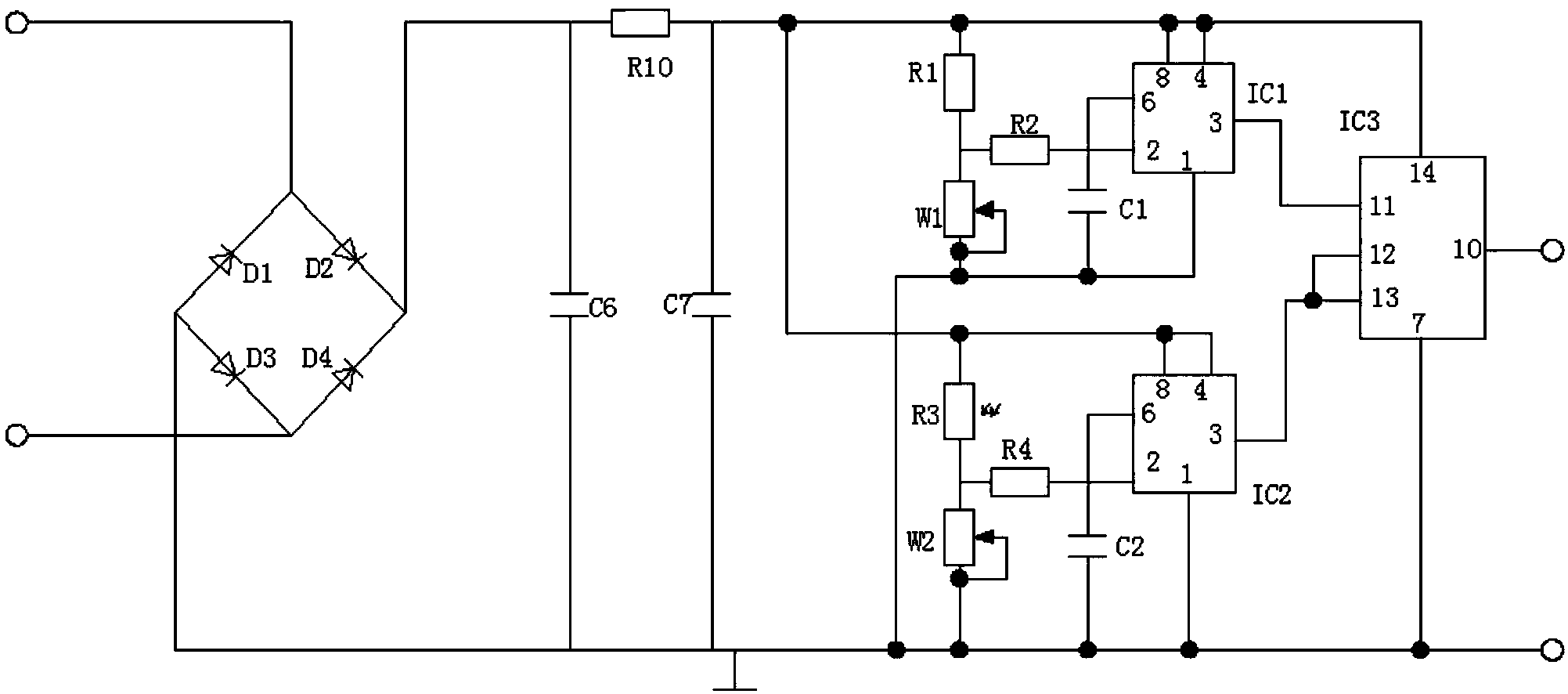

摘要附图
权利要求书
1.一种应用于水处理加工的监控设备，其特征在于：包括供电电路、湿度感应电路、光敏感应电路及逻辑门电路，所述供电电路分别与湿度感应电路、光敏感应电路及逻辑门电路相连接，所述湿度感应电路和光敏感应电路皆与逻辑门电路相连接;在所述湿度感应电路内设置有湿敏电阻R1、电阻R2、电位器W1、电容C1及时基处理芯片IC1，所述湿敏电阻R1的第一端分别与供电电路、时基处理芯片IC1的4脚和8脚及逻辑门电路相连接，湿敏电阻R1的第二脚通过电阻R2与时基处理芯片IC1的2脚相连接，湿敏电阻R1的第二脚还与电位器W1的第一固定端相连接，电位器W1的第二固定端分别与时基处理芯片IC1的1脚、供电电路、光敏感应电路及逻辑门电路相连接;所述电位器W1的第二固定端还通过电容C1与时基处理芯片IC1的6脚相连接，所述时基处理芯片IC1的3脚与逻辑门电路相连接。
2.根据权利要求1所述的一种应用于水处理加工的监控设备，其特征在于：在所述光敏感应电路上设置有光敏电阻R3、电阻R4、电位器W2、电容C2及时间处理芯片IC2，光敏电阻R3的第一端与湿敏电阻R1的第一端相连接，光敏电阻R3的第二端通过电阻R4与时基处理芯片IC2的2脚相连接，时基处理芯片IC2的4脚和8脚共接且与湿敏电阻R1的第一端相连接;电位器W2的第一固定端连接光敏电阻R3的第二端，电位器W2的第二固定端连接时基处理芯片IC2的1脚，时基处理芯片IC2的6脚还通过电容C2分别与时基处理芯片IC2的1脚和时基处理芯片IC1的1脚相连接;时基处理芯片IC2的3脚与逻辑门电路相连接。
3.根据权利要求2所述的一种应用于水处理加工的监控设备，其特征在于：所述逻辑门电路包括与门输入逻辑芯片IC3，与门输入逻辑芯片IC3的11脚连接时基处理芯片IC1的3脚，与门输入逻辑芯片IC3的14脚连接时基处理芯片IC1的4脚，与门输入逻辑芯片的12脚与13脚共接且与时基处理芯片IC2的3脚相连接，与门输入逻辑芯片IC3的7脚与时基处理芯片IC1的1脚相连接。
4.根据权利要求3所述的一种应用于水处理加工的监控设备，其特征在于：所述与门输入逻辑芯片采用3路3输入与门CD4073。
5.根据权利要求4所述的一种应用于水处理加工的监控设备，其特征在于：所述时基处理芯片IC2采用NE555时基芯片。
6.根据权利要求5所述的一种应用于水处理加工的监控设备，其特征在于：在所述供电电路内设置有桥式整流堆及RCπ型滤波器，所述RCπ型滤波器包括电容C6、电容C7及电阻R10，电容C6的第一端通过电阻R10分别与电容C7的第一端和湿敏电阻R1的第一端相连接，电容C6的第二端及电容C7的第二端共接并与时基处理芯片IC1的1脚连接且接地;电容C6与桥式整流堆的输出端相连接。
7.根据权利要求6所述的一种应用于水处理加工的监控设备，其特征在于：在所述桥式整流堆内设置有整流二极管D1、整流二极管D2、整流二极管D3及整流二极管D4，所述整流二极管D1的负极和整流二极管D2的正极连接且与外接的交流电源的一端相连接，整流二极管D3的负极和整流二极管D4的正极相连接且与外接的交流电源的另一端相连接，整流二极管D1的正极和整流二极管D3的正极相连接且接地，整流二极管D2的负极和整流二极管D4的负极相连接且与电容C6的第一端相连接。
8.根据权利要求1-7任一项所述的一种应用于水处理加工的监控设备，其特征在于：所述时基处理芯片IC1采用NE555时基芯片。
说明书
一种应用于水处理加工的监控设备
技术领域
本发明涉及水处理技术领域，具体的说，是一种应用于水处理加工的监控设备。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的“一级处理”及“二级处理”水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气。运营者要想达到最新排放标准，需要从新再投入高额的资金扩建原有污水处理系统，加大占地面积使用和高额的污水处理设备及高额后期维护费用，然而,传统的污水深度处理再生回用技术系统(如活性炭过滤、微孔过滤、渗透膜净化等技术系统)投资高、后期维护运行费用高，太多的运营者难以承受。
水处理设备英文：water treatment。简单讲，“水处理”就是通过物理、化学、生物的手段，去除水中一些对生产、生活不需要的有害物质的过程。是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝，以及缓蚀、阻垢等水质调理的过程。由于社会生产、生活与水密切相关。因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。
水处理包括：污水处理和饮用水处理两种，有些地方还把污水处理再分为两种，即污水处理和中水回用两种。经常用到的水处理药剂有：聚合氯化铝、聚合氯化铝铁、碱式氯化铝，聚丙烯酰胺，活性炭及各种滤料等。
水处理的效果可以通过水质标准衡量。
为达到成品水(生活用水、生产用水或可排放废水)的水质要求而对原料水(原水)的加工过程。
加工原水为生活或工业的用水时，称为给水处理;
加工废水时，则称废水处理。废水处理的目的是为废水的排放(排入水体或土地)或再次使用(见废水处置、废水再用)。
在循环用水系统以及水的再生处理中，原水是废水，成品水是用水，加工过程兼具给水处理和废水处理的性质。水处理还包括对处理过程中所产生的废水和污泥的处理及最终处置(见污泥处理和处置)，有时还有废气的处理和排放问题。水的处理方法可以概括为三种方式：①最常用的是通过去除原水中部分或全部杂质来获得所需要的水质;②通过在原水中添加新的成分，通过物理或化学反应后来获得所需要的水质;③对原水的加工不涉及去除杂质或添加新成分的问题。
水中杂质和处理方法水中杂质包括挟带的粗大物质、悬浮物、胶体和溶解物。粗大的物质如河中漂浮的水草、垃圾、大型水生物、废水中的砂砾以及大块污物等。给水工程中，粗大杂质由取水构筑物的设施去除，不列入水处理的范围。
废水处理中，去除粗大的杂质一般属于水的预处理部分。悬浮物和胶体包括泥沙、藻类、细菌、病毒以及水中原有的和在水处理过程中所产生的不溶解物质等。溶解物有无机盐类、有机化合物和气体。去除水中杂质的处理方法很多，主要方法的适用范围可以大致按杂质的粒度来划分。由于原水所含的杂质和成品水可允许的杂质在种类和浓度上差别很大，水处理过程差别也很大。
就生活用水(或城镇公共给水)而论，取自高质量水源(井水或防护良好的给水专用水库)的原水，只需消毒即为成品水;取自一般河流或湖泊的原水，先要去除泥沙等致浊杂质，然后消毒;污染较严重的原水，还需去除有机物等污染物;含有铁、锰的原水(例如某些井水)，需要去除铁、锰。生活用水可以满足一般工业用水的水质要求，但工业用水有时需要进一步的加工，如进行软化、除盐等。
当废水的排放或再用的水质要求较低时，只需用筛除和沉淀等方法去除粗大杂质和悬浮物(常称一级处理);当要求去除有机物时，一般在一级处理后采用生物处理法(常称二级处理)和消毒;对经过生物处理后的废水，所进行的处理过程统称三级处理或深度处理，如当废水排入的水体需要防止富营养化所进行的去除氮、磷过程即属于三级处理(见水的物理化学处理法)。当废水作为水源时，成品水水质要求以及相应的加工流程随其用途而定。理论上，现代的水处理技术，可以从任何劣质水制取任何高质量的成品水。
发明内容
本发明的目的在于提供一种应用于水处理加工的监控设备，在进行水处理时，能够采用湿敏检测方式进行水处理加工时所在地的环境干爽度的信息监测，当出现环境干爽度不足时，可以及时的输送信息至后级电路，以便后级电路进行报警，使得使用者能够及时知晓。
本发明通过下述技术方案实现：一种应用于水处理加工的监控设备，包括供电电路、湿度感应电路、光敏感应电路及逻辑门电路，所述供电电路分别与湿度感应电路、光敏感应电路及逻辑门电路相连接，所述湿度感应电路和光敏感应电路皆与逻辑门电路相连接;在所述湿度感应电路内设置有湿敏电阻R1、电阻R2、电位器W1、电容C1及时基处理芯片IC1，所述湿敏电阻R1的第一端分别与供电电路、时基处理芯片IC1的4脚和8脚及逻辑门电路相连接，湿敏电阻R1的第二脚通过电阻R2与时基处理芯片IC1的2脚相连接，湿敏电阻R1的第二脚还与电位器W1的第一固定端相连接，电位器W1的第二固定端分别与时基处理芯片IC1的1脚、供电电路、光敏感应电路及逻辑门电路相连接;所述电位器W1的第二固定端还通过电容C1与时基处理芯片IC1的6脚相连接，所述时基处理芯片IC1的3脚与逻辑门电路相连接。
进一步的为更好地实现本发明，能够采用光敏技术进行水体浊度判断，特别采用下述设置结构：在所述光敏感应电路上设置有光敏电阻R3、电阻R4、电位器W2、电容C2及时间处理芯片IC2，光敏电阻R3的第一端与湿敏电阻R1的第一端相连接，光敏电阻R3的第二端通过电阻R4与时基处理芯片IC2的2脚相连接，时基处理芯片IC2的4脚和8脚共接且与湿敏电阻R1的第一端相连接;电位器W2的第一固定端连接光敏电阻R3的第二端，电位器W2的第二固定端连接时基处理芯片IC2的1脚，时基处理芯片IC2的6脚还通过电容C2分别与时基处理芯片IC2的1脚和时基处理芯片IC1的1脚相连接;时基处理芯片IC2的3脚与逻辑门电路相连接;在进行水处理时，能够利用光敏感应电路进行水体洁净度的感测处理，通过不同浊度水体对光线透光率的表象情况来进行水体浊度的判断。
进一步的为更好地实现本发明，可以有效的将湿度感应电路和光感应电路所处理后的数据信号进行逻辑与处理，为后续电路提供高可靠性的所需信号数据，避免由于数据处理失误而造成后续电路工作失误的情况发生，特别采用下述设置结构：所述逻辑门电路包括与门输入逻辑芯片IC3，与门输入逻辑芯片IC3的11脚连接时基处理芯片IC1的3脚，与门输入逻辑芯片IC3的14脚连接时基处理芯片IC1的4脚，与门输入逻辑芯片的12脚与13脚共接且与时基处理芯片IC2的3脚相连接，与门输入逻辑芯片IC3的7脚与时基处理芯片IC1的1脚相连接。
进一步的为更好地实现本发明，采用3路3输入与门作为逻辑门电路的核心，可以有效的将湿度感应电路和光感应电路所处理后的数据信号进行逻辑与处理，为后续电路提供高可靠性的所需信号数据，避免由于数据处理失误而造成后续电路工作失误的情况发生，特别采用下述设置结构：所述与门输入逻辑芯片采用3路3输入与门CD4073。
进一步的为更好地实现本发明，基于时基芯片应用而设计，采用低成本的投入即可设计出所需的监控设备，极大的降低使用者的成本投入，特别采用下述设置方式：所述时基处理芯片IC2采用NE555时基芯片。
进一步的为更好地实现本发明，采用RCπ滤波器的设计结构进行电源滤波处理，成本优化的滤波设计结构，能够有效的将电源中所带纹波信号滤除，从而为后续电路提供稳定可靠的工作电压，特别采用下述设置结构：在所述供电电路内设置有桥式整流堆及RCπ型滤波器，所述RCπ型滤波器包括电容C6、电容C7及电阻R10，电容C6的第一端通过电阻R10分别与电容C7的第一端和湿敏电阻R1的第一端相连接，电容C6的第二端及电容C7的第二端共接并与时基处理芯片IC1的1脚连接且接地;电容C6与桥式整流堆的输出端相连接。
进一步的为更好地实现本发明，能够采用桥式整流模式对交流电源进行整流，从而提高功率因数，提高电源的利用率，特别采用下述设置结构：在所述桥式整流堆内设置有整流二极管D1、整流二极管D2、整流二极管D3及整流二极管D4，所述整流二极管D1的负极和整流二极管D2的正极连接且与外接的交流电源的一端相连接，整流二极管D3的负极和整流二极管D4的正极相连接且与外接的交流电源的另一端相连接，整流二极管D1的正极和整流二极管D3的正极相连接且接地，整流二极管D2的负极和整流二极管D4的负极相连接且与电容C6的第一端相连接。
进一步的为更好地实现本发明，基于时基芯片应用而设计，采用低成本的投入即可设计出所需的监控设备，极大的降低使用者的成本投入，特别采用下述设置方式：所述时基处理芯片IC1采用NE555时基芯片。
本发明与现有技术相比，具有以下优点及有益效果：
本发明在进行水处理时，能够采用湿敏检测方式进行水处理加工时所在地的环境干爽度的信息监测，当出现环境干爽度不足时，可以及时的输送信息至后级电路，以便后级电路进行报警，使得使用者能够及时知晓。
本发明在进行水处理时，能够利用光敏感应电路进行水体洁净度的感测处理，通过不同浊度水体对光线透光率的表象情况来进行水体浊度的判断。
本发明基于时基芯片应用而设计，采用低成本的投入即可设计出所需的监控设备，极大的降低使用者的成本投入。
本发明采用RCπ滤波器的设计结构进行电源滤波处理，成本优化的滤波设计结构，能够有效的将电源中所带纹波信号滤除，从而为后续电路提供稳定可靠的工作电压。
本发明采用3路3输入与门作为逻辑门电路的核心，可以有效的将湿度感应电路和光感应电路所处理后的数据信号进行逻辑与处理，为后续电路提供高可靠性的所需信号数据，避免由于数据处理失误而造成后续电路工作失误的情况发生。
