申请日2016.10.18
公开(公告)日2017.05.03
IPC分类号C02F3/00; C02F3/10
摘要
本实用新型公开了含磷废水处理填料，包括中心绳、连接部、第一附膜部、第二附膜部，所述连接部横截面为圆形，所述连接部的两端分别螺接第一附膜部和第二附膜部，所述第一附膜部、第二附膜部的横截面为椭圆形，所述连接部中部设有通孔，附膜面积大，椭圆形横截面增加水与填料的摩擦很接触面积，提高废水处理效果设有沉浮器可以放置不同深度的水层，可以处理不同水层的废水，第一附膜部、第二附膜部和连接部为螺接，可以更换损坏获附膜不良的部件，节约成本且不影响废水处理效果。

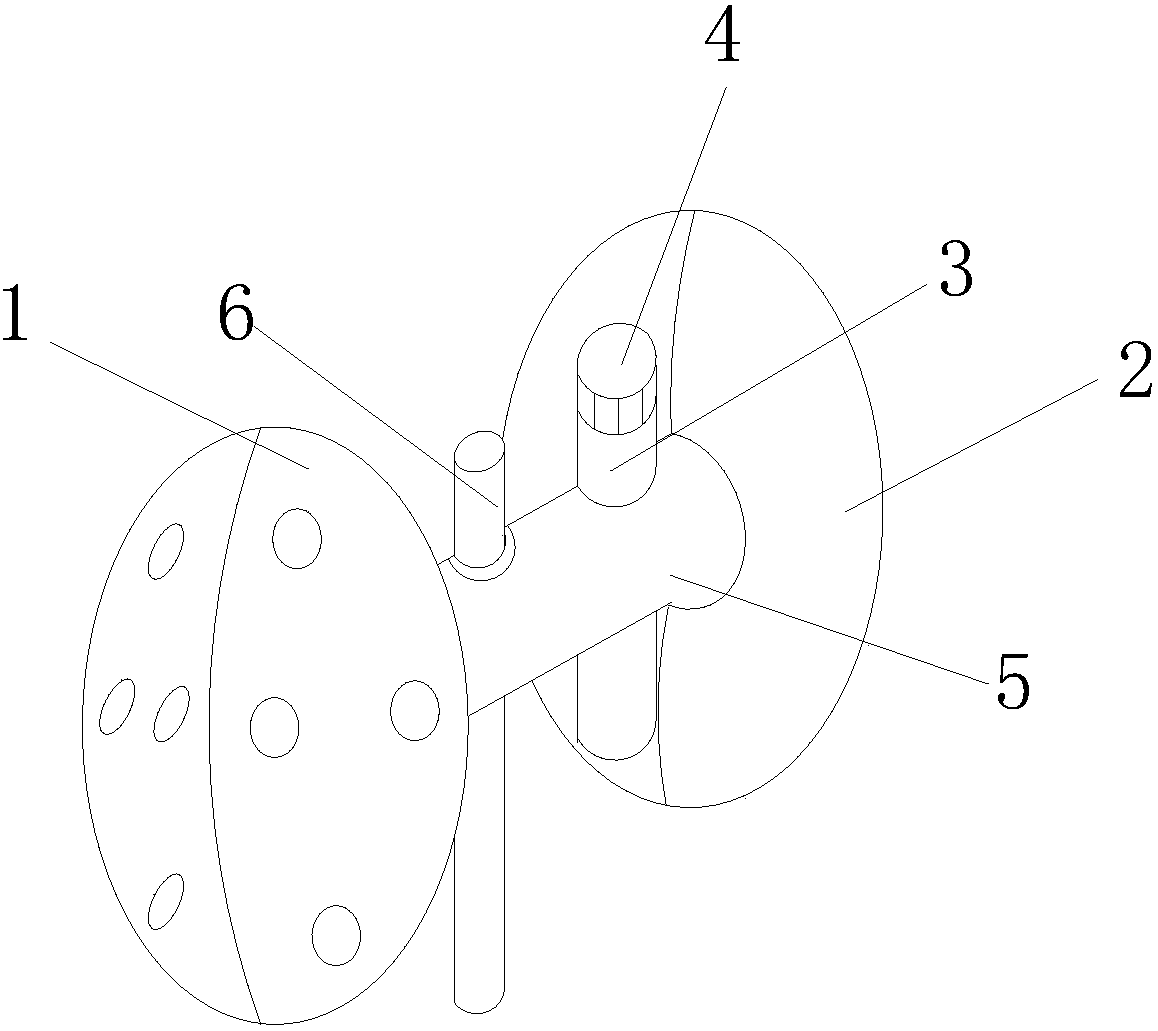

摘要附图
权利要求书
1.含磷废水处理填料，其特征在于：包括中心绳、连接部、第一附膜部、第二附膜部，所述连接部横截面为圆形，所述连接部的两端分别螺接第一附膜部和第二附膜部，所述第一附膜部、第二附膜部的横截面为椭圆形，所述连接部中部设有通孔，所述中心绳穿过通孔且与连接部固定，所述连接部上对称设有两个沉浮器，所述沉浮器内部中空，所述沉浮器顶部均螺接沉浮器盖。
2.根据权利要求1所述的含磷废水处理填料，其特征在于：所述第一附膜部、第二附膜部上设有多个通孔，所述通孔截面积为波纹状。
3.根据权利要求1所述的含磷废水处理填料，其特征在于：所述连接部与沉浮器一体成型。
4.根据权利要求1所述的含磷废水处理填料，其特征在于：所述沉浮器盖上均设有防滑纹。
说明书
含磷废水处理填料
技术领域
本实用新型涉及废水处理填料技术领域，尤其涉及含磷废水处理填料。
背景技术
目前，水体含有大量磷元素，磷元素富极化比较严重，现有的含磷废水处理主要有化学法、生物法和吸附法，其中最为经济环保的为生物法处理含磷废水，生物法中需要填料附着生物膜，目前市场上的填料蜂窝状填料、波纹板状填料、软性填料、半软性填料、盾形填料、不规则粒状填料、球形填料，目前市场上的填料比面积小，微生物附着少，废水处理效率低，且只能分布在同层水面，废水处理效果不理想。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的含磷废水处理填料。
为了实现上述目的，本实用新型采用了如下技术方案：
含磷废水处理填料，其特征在于：包括中心绳、连接部、第一附膜部、第二附膜部，所述连接部横截面为圆形，所述连接部的两端分别螺接第一附膜部和第二附膜部，所述第一附膜部、第二附膜部的横截面为椭圆形，所述连接部中部设有通孔，所述中心绳穿过通孔且与连接部固定，所述连接部上对称设有两个沉浮器，所述沉浮器内部中空，所述沉浮器顶部均螺接沉浮器盖。
优选的，所述第一附膜部、第二附膜部上设有多个通孔，所述通孔截面积为波纹状。
优选的，所述连接部与沉浮器一体成型。
优选的，所述沉浮器盖上均设有防滑纹。
本实用新型中，第一附膜部、第二附膜部的横截面为椭圆形且第一附膜部、第二附膜部上设有多个通孔，通孔截面积为波纹状，附膜面积大，第一附膜部、第二附膜部的横截面为椭圆形且通孔截面积为波纹状增加水与填料的摩擦和接触面积，提高废水处理效果，设有沉浮器可以放置不同深度的水层，可以处理不同水层的废水，第一附膜部、第二附膜部和连接部为螺接，可以更换损坏或附膜不良的部件，节约成本且不影响废水处理效果。
