申请日2016.11.02
公开(公告)日2017.05.10
IPC分类号C02F9/10; C02F1/04; C01D3/06
摘要
本实用新型公开了一种火电厂高盐污水结晶制盐系统，包括通过管路依次连接的蒸发器、盐结晶器、离心脱水机和干燥硫化床，所述蒸发器的一端设有供高盐污水流入的入口，所述蒸发器的出口与所述盐结晶器的入口连接，所述盐结晶器的出口与所述离心脱水机的入口连接，所述离心脱水机的出口与所述干燥硫化床的入口连接，所述干燥硫化床上设有供结晶盐流出的出口。本实用新型所提供的火电厂高盐污水结晶制盐系统，通过采用蒸发、结晶、离心脱水以及干燥硫化的过程，快速的完成了火电厂高盐污水的结晶制盐过程，简化了蒸发结晶系统，节省了系统的投资和成本，而且，该系统将火电厂中的高盐废水加工处理后再利用，避免了资源的浪费，有利于环境保护。
权利要求书
1.一种火电厂高盐污水结晶制盐系统，其特征在于，包括通过管路依次连接的蒸发器、盐结晶器、离心脱水机和干燥硫化床，所述蒸发器的一端设有供高盐污水流入的入口，所述蒸发器的出口与所述盐结晶器的入口连接，所述盐结晶器的出口与所述离心脱水机的入口连接，所述离心脱水机的出口与所述干燥硫化床的入口连接，所述干燥硫化床上设有供结晶盐流出的出口。
2.根据权利要求1所述的火电厂高盐污水结晶制盐系统，其特征在于，所述干燥流化床的出口还连接有用于盛放所述结晶盐的盐仓。
3.根据权利要求1所述的火电厂高盐污水结晶制盐系统，其特征在于，所述蒸发器为MVR结晶器。
4.根据权利要求1所述的火电厂高盐污水结晶制盐系统，其特征在于，所述高盐污水为火电厂中脱硫废水系统中的脱硫废水经过软化装置、纳滤装置、反渗透装置以及脱碳脱氨装置处理后而成的高盐浓缩液。
5.根据权利要求1至4任意一项所述的火电厂高盐污水结晶制盐系统，其特征在于，还包括与所述盐结晶器连接的捞渣机，用于去除所述高盐污水中的渣滓。
6.根据权利要求5所述的火电厂高盐污水结晶制盐系统，其特征在于，所述蒸发器上还设有供蒸发水流入火电厂循环水中的蒸发水管道。
7.根据权利要求6所述的火电厂高盐污水结晶制盐系统，其特征在于，所述盐结晶器上还设有供结晶水流入所述火电厂循环水中的结晶水管道。
说明书
一种火电厂高盐污水结晶制盐系统
技术领域
本实用新型涉及污水处理领域，特别是涉及一种火电厂高盐污水结晶制盐系统。
背景技术
在电厂的运行过程中，电厂废水是一种常见废水，一般包括循环排污水、脱硫废水和高盐污水，电厂废水的水质呈酸性，含盐量高，悬浮物含量高，硬度高，腐蚀性强，成分复杂，水质变化大，未经处理不能直接排放，需要单独设置电厂废水处理系统。
电厂高盐废水的含盐量高，目前对其采取补入捞渣机等系统进行综合利用，由于该废水含盐量过高，存在设备腐蚀等较大风险。
现有技术中，电厂废水处理工艺，药剂费用高，工序复杂，难以完全实现废水的零排放，最终得到的盐为混盐，只能作为危废填埋，进行分盐还需设置两套蒸发结晶装置，增加了系统的投资和成本。
因此，如何降低高盐废水的制盐回收成本，是本领域技术人员目前需要解决的技术问题。
实用新型内容
本实用新型的目的是提供一种火电厂高盐污水结晶制盐系统，该火电厂高盐污水结晶制盐系统能够有效的降低结晶制盐成本，有利于资源的回收再利用。
为实现上述目的，本实用新型提供如下技术方案：
一种火电厂高盐污水结晶制盐系统，包括通过管路依次连接的蒸发器、盐结晶器、离心脱水机和干燥硫化床，所述蒸发器的一端设有供高盐污水流入的入口，所述蒸发器的出口与所述盐结晶器的入口连接，所述盐结晶器的出口与所述离心脱水机的入口连接，所述离心脱水机的出口与所述干燥硫化床的入口连接，所述干燥硫化床上设有供结晶盐流出的出口。
优选的，所述干燥流化床的出口还连接有用于盛放所述结晶盐的盐仓。
优选的，所述蒸发器为MVR结晶器。
优选的，所述高盐污水为火电厂中脱硫废水系统中的脱硫废水经过软化装置、纳滤装置、反渗透装置以及脱碳脱氨装置处理后而成的高盐浓缩液。
优选的，还包括与所述盐结晶器连接的捞渣机，用于去除所述高盐污水中的渣滓。
优选的，所述蒸发器上还设有供蒸发水流入火电厂循环水中的蒸发水管道。
优选的，所述盐结晶器上还设有供结晶水流入所述火电厂循环水中的结晶水管道。

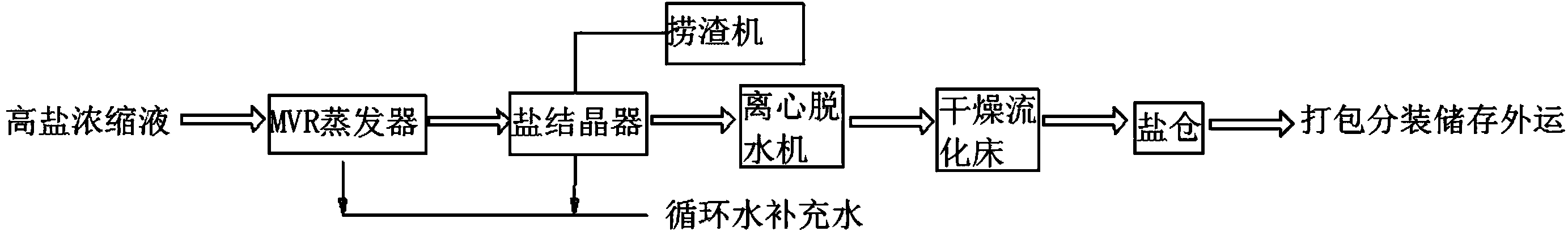

本实用新型所提供的火电厂高盐污水结晶制盐系统，包括通过管路依次连接的蒸发器、盐结晶器、离心脱水机和干燥硫化床，所述蒸发器的一端设有供高盐污水流入的入口，所述蒸发器的出口与所述盐结晶器的入口连接，所述盐结晶器的出口与所述离心脱水机的入口连接，所述离心脱水机的出口与所述干燥硫化床的入口连接，所述干燥硫化床上设有供结晶盐流出的出口。该火电厂高盐污水结晶制盐系统，通过采用蒸发、结晶、离心脱水以及干燥硫化的过程，快速的完成了火电厂高盐污水的结晶制盐过程，简化了蒸发结晶系统，节省了系统的投资和成本，而且，该系统将火电厂中的高盐废水加工处理后再利用，避免了资源的浪费，有利于环境保护。
在一种优选实施方式中，所述蒸发器上还设有供蒸发水流入火电厂循环水中的蒸发水管道。上述设置，通过将所述蒸发器上的蒸发水回流至火电厂循环水中，实现了水的循环利用，节约水资源，实现零排放。
