申请日2016.10.17
公开(公告)日2017.01.25
IPC分类号G05B19/048; H04L29/08
摘要
本发明涉及污水监测系统，具体涉及一种污水处理数据采集系统，包括：打印机、调制调解器、监控主机和通讯服务器，还包括数据采集终端、堆叠式交换机、路由器和环境监测站，所述数据采集终端一路连接监控主机，所述监控主机连接打印机，另一路通过调制解调器连接至公用电话网，所述堆叠式交换机分别连接通讯服务器和路由器，所述通讯服务器通过另一调制解调器连接至公用电话网，所述路由器通过网线连接网络并与环境监测站通讯。本发明提供一种污水处理数据采集系统，利用监控中心设备的可靠性，监测数据集中存储，保证了数据的安全性，又可以实现全天候监控，具有更高效更灵活的监控能力，可满足企业生产高效、低耗、现场无人值守等要求。

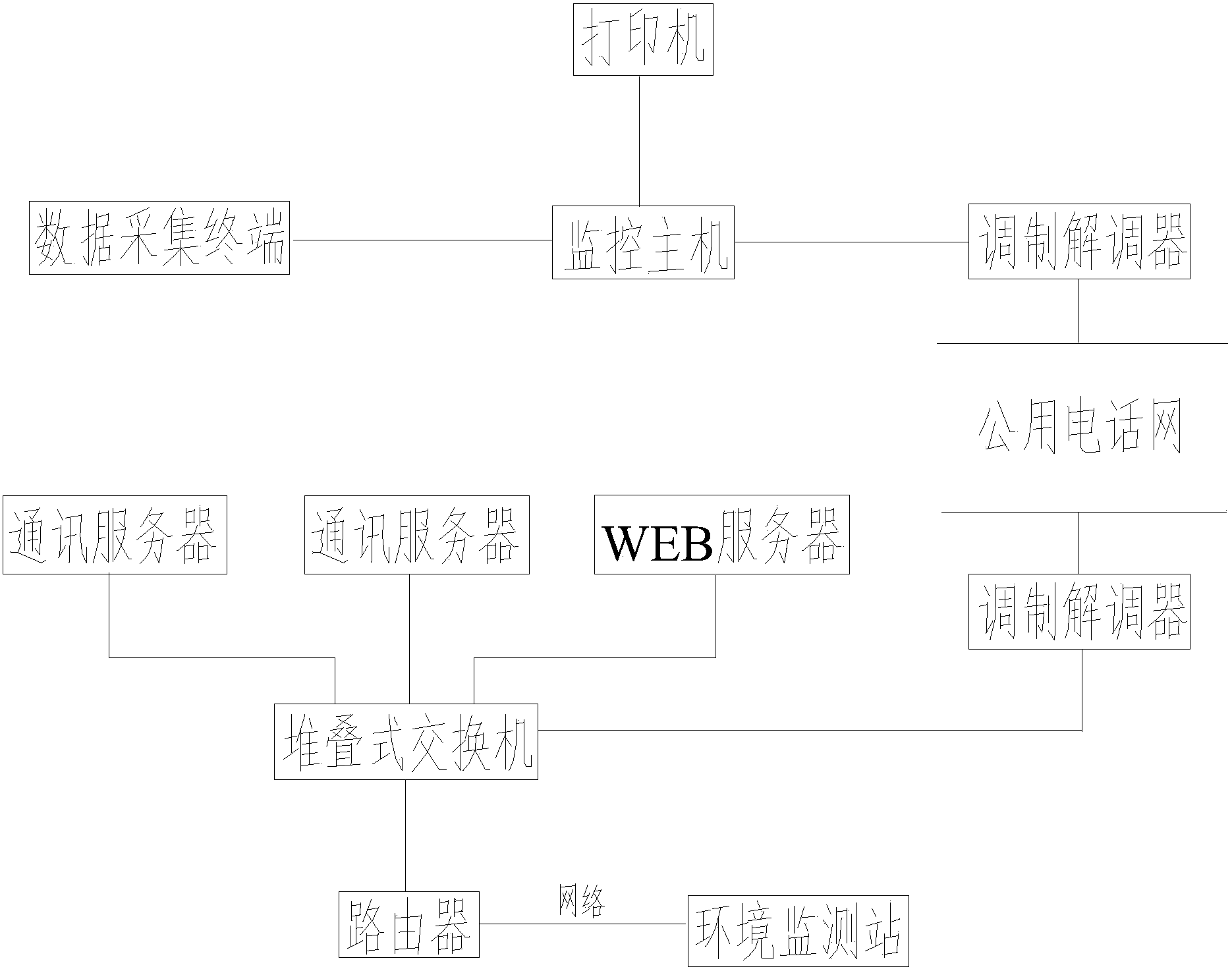

摘要附图
权利要求书
1.一种污水处理数据采集系统，包括：打印机、调制调解器、监控主机和通讯服务器，其特征在于，还包括数据采集终端、堆叠式交换机、路由器和环境监测站，所述数据采集终端一路连接监控主机，所述监控主机连接打印机，另一路通过调制解调器连接至公用电话网，所述堆叠式交换机分别连接通讯服务器和路由器，所述通讯服务器通过另一调制解调器连接至公用电话网，所述路由器通过网线连接网络并与环境监测站通讯。
2.如权利要求1所述的污水处理数据采集系统，其特征在于，所述数据采集系统还包括WEB服务器，所述WEB服务器连接堆叠式交换机。
3.如权利要求1所述的污水处理数据采集系统，其特征在于，所述数据采集系统还包括数据库服务器，所述数据库服务器连接堆叠式交换机。
4.如权利要求1所述的污水处理数据采集系统，其特征在于，所述数据采集终端包括COD在线监测仪、超声波明渠流量计、PH在线仪、油份在线监测仪和烟雾在线监测仪，所述COD在线监测仪、超声波明渠流量计、PH在线仪、油份在线监测仪和烟雾在线监测仪均通过RS232或者RS485信号线连接至监控主机。
5.如权利要求1所述的污水处理数据采集系统，其特征在于，所述调制解调器数量为两个。
6.如权利要求1所述的污水处理数据采集系统，其特征在于，所述数据采集系统还包括投影仪，所述投影仪连接所述环境监测站。
说明书
一种污水处理数据采集系统
技术领域
本发明涉及污水监测系统，具体涉及一种污水处理数据采集系统。
背景技术
工业废水检测包括生产废水和生产污水。按工业企业的产品和加工对象可分为造纸废水、纺织废水、制革废水、农药废水、冶金废水、炼油废水等，随着城市经济的腾飞发展，城市规模不断扩大，工业废水、生活污水已经严重的影响了经济的可持续发展;面对水资源污染的现状政府及有关部门极为重视，投入大量人力物力和财力，加大治污力度，目前部分排污企业、污水处理厂已经安装了一些水质监测仪器，城市排水、流域水质监测设备还在逐步完善，污染监测工作由原来手工监测到自动化监测迈进了一大步。
在线监测系统是一套用于环境水资源、城镇生活污水、工业废水的网络化实时监测系统，系统可连续或间歇地对监测现场的水质实现多种参数在线测定;通过建立完善的监测网络，可对某一类污染参数、污染源、水系进行自动巡测，为水环境监控提供完整的科学数据，快速准确地掌握辖区水域的污染，及时了解水处理系统中各流程点的水质状况，有效地保证污水及废水处理系统的正常运行，可满足企业生产高效、低耗、现场无人值守等要求。
但由于各厂家的监测仪器仪表、数据采集、系统结构、工作平台、数据库等不尽相同，使得监测数据共享性差或信息根本无法交流，大量的数据只停留在监测现场，监测手段的自动化而没有实现网络化和信息化，未能转化为环境保护所需要的具有分析和决策功能的信息。
发明内容
本发明提供一种污水处理数据采集系统，解决污水监测数据共享性差，信息无法交流的问题，具体技术方案如下：
一种污水处理数据采集系统，包括：打印机、调制调解器、监控主机和通讯服务器，还包括数据采集终端、堆叠式交换机、路由器和环境监测站，所述数据采集终端一路连接监控主机，所述监控主机连接打印机，另一路通过调制解调器连接至公用电话网，所述堆叠式交换机分别连接通讯服务器和路由器，所述通讯服务器通过另一调制解调器连接至公用电话网，所述路由器通过网线连接网络并与环境监测站通讯。
进一步的，所述数据采集系统还包括WEB服务器，所述WEB服务器连接堆叠式交换机。
进一步的，所述数据采集系统还包括数据库服务器，所述数据库服务器连接堆叠式交换机。
进一步的，所述数据采集终端包括COD在线监测仪、超声波明渠流量计、PH在线仪、油份在线监测仪和烟雾在线监测仪，所述COD在线监测仪、超声波明渠流量计、PH在线仪、油份在线监测仪和烟雾在线监测仪均通过RS232或者RS485信号线连接至监控主机。
进一步的，所述调制解调器数量为两个。
进一步的，所述数据采集系统还包括投影仪，所述投影仪连接所述环境监测站。
有益效果：
本发明提供一种污水处理数据采集系统，利用监控中心设备的可靠性，监测数据集中存储，保证了数据的安全性，又可以实现全天候监控，在线监测系统本身的远程控制能力也随之提高，使得系统具有更高效更灵活的监控能力，快速准确地掌握辖区水域的污染，及时了解水处理系统中各流程点的水质状况，有效地保证污水及废水处理系统的正常运行，可满足企业生产高效、低耗、现场无人值守等要求。
