申请日2016.10.09
公开(公告)日2017.04.05
IPC分类号C02F3/30; C02F103/20
摘要
本实用新型公开了一种用于畜禽养殖业的一体化废水处理装置，包括，控制室、固液分离装置;固液分离装置出液口与出液管连接，出液管将固液分离后的废水引流至第一厌氧反应腔中;第一厌氧反应腔中安装有隔阻板，隔阻板将第一厌氧反应腔分割成两个底部通过对流槽连通的前隔室和后隔室;隔阻板在对流槽一端设有往转角斜面倾斜的折弯面;第一厌氧反应腔顶部通过连通件与第二厌氧反应腔顶部连通;第二厌氧反应腔顶部也通过连通件与第三厌氧反应腔顶部连通;第三厌氧反应腔顶部通过连通件与第一好氧反应腔顶部连通;第一好氧反应腔底部通过连通件与第二好氧反应腔底部连通，第二好氧反应腔底部通过连通件与第三好氧反应腔底部连通。

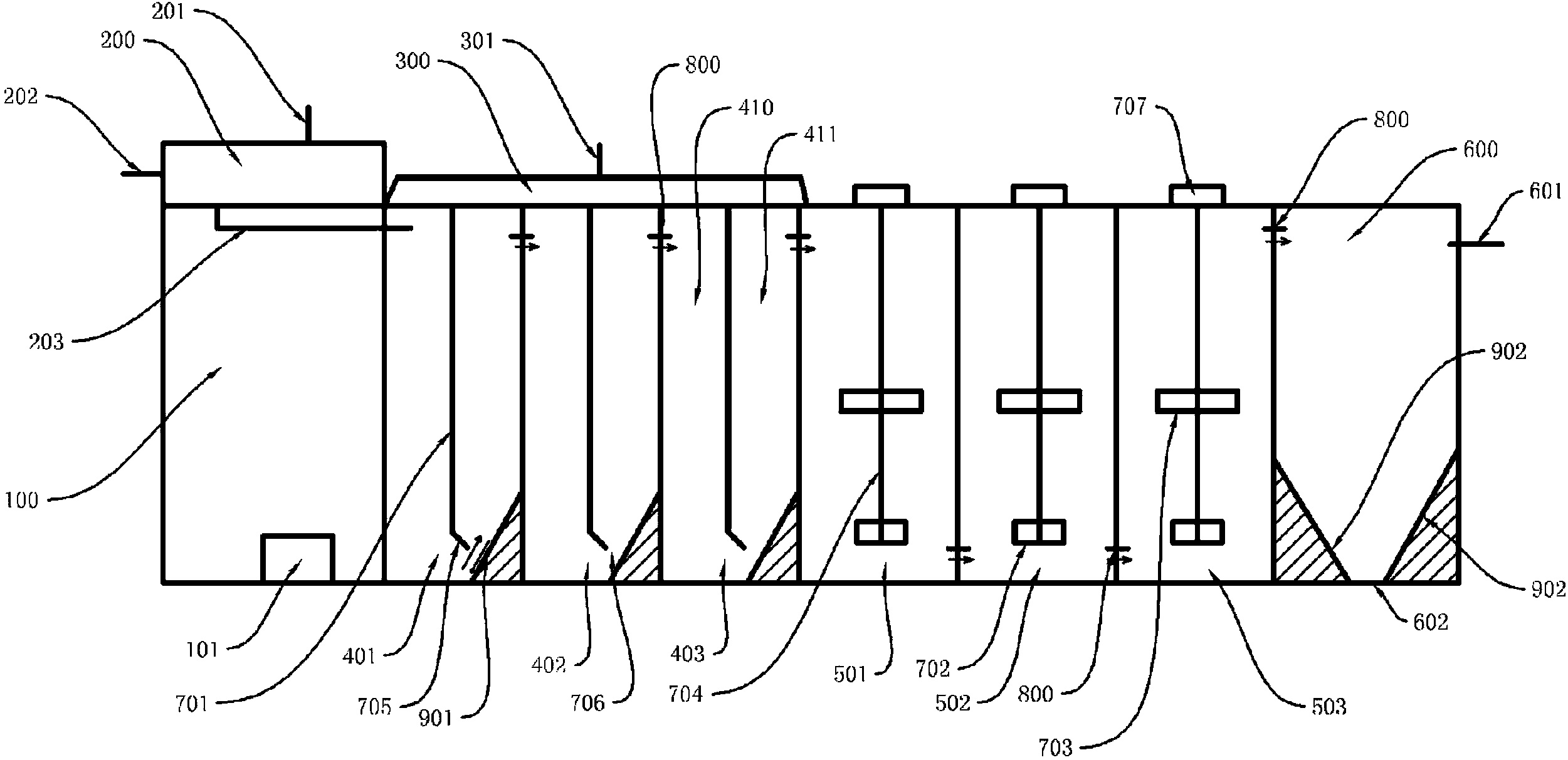

摘要附图
权利要求书
1.一种用于畜禽养殖业的一体化废水处理装置，包括，控制室、固液分离装置;
所述的固液分离装置的进液口、排渣口、出液口分别与进液管、排渣管、出液管连接，所述的出液管将固液分离后的废水引流至第一厌氧反应腔中;其特征是：
所述的第一厌氧反应腔中安装有隔阻板，所述的隔阻板将第一厌氧反应腔分割成两个底部通过对流槽连通的前隔室和后隔室;
所述的隔阻板在对流槽一端设有往转角斜面倾斜的折弯面;
所述的第一厌氧反应腔顶部通过连通件与第二厌氧反应腔顶部连通;
所述的第二厌氧反应腔顶部也通过连通件与第三厌氧反应腔顶部连通;
所述的第三厌氧反应腔顶部通过连通件与第一好氧反应腔顶部连通;
所述的第一好氧反应腔底部通过连通件与第二好氧反应腔底部连通，所述的第二好氧反应腔底部通过连通件与第三好氧反应腔底部连通。
2.如权利要求1所述的一种用于畜禽养殖业的一体化废水处理装置，其特征是：所述的固液分离装置为固液分离机。
3.如权利要求1所述的一种用于畜禽养殖业的一体化废水处理装置，其特征是：所述的连通件为连接管道或者槽体、开口。
4.如权利要求1所述的一种用于畜禽养殖业的一体化废水处理装置，其特征是：所述的第一厌氧反应腔、第二厌氧反应腔、第三厌氧反应腔顶部设有集气罩。
5.如权利要求1所述的一种用于畜禽养殖业的一体化废水处理装置，其特征是：所述的第一好氧反应腔顶部安装有搅拌机，所述的搅拌机的搅拌杆伸入第一好氧反应腔中且所述的搅拌杆上固定有搅拌叶片和曝气盘;所述的曝气盘通过气管与制氧机连通以将制氧机产生的氧气引入曝气盘中进行曝气。
6.如权利要求5所述的一种用于畜禽养殖业的一体化废水处理装置，其特征是：所述的搅拌杆为中空状态，气管装入搅拌杆的内孔中为曝气盘供气。
7.如权利要求1所述的一种用于畜禽养殖业的一体化废水处理装置，其特征是：所述的第三好氧反应腔顶部通过连通件与沉淀腔顶部连通，所述的沉淀腔顶部设有排水口，所述的排水口与排水管连通;所述的沉淀腔底部还设有两个往下相对倾斜的导泥斜面，所述的沉淀腔底部还设有排泥口。
8.如权利要求1-7任一所述的一种用于畜禽养殖业的一体化废水处理装置，其特征是：所述的第一厌氧反应腔、第二厌氧反应腔、第三厌氧反应腔结构完全相同。
9.如权利要求1-7任一所述的一种用于畜禽养殖业的一体化废水处理装置，其特征是：所述的第一好氧反应腔、第二好氧反应腔、第三好氧反应腔结构完全相同。
10.如权利要求1所述的一种用于畜禽养殖业的一体化废水处理装置，其特征是：所述的搅拌杆，包括，杆体，所述的杆体上设有密封槽、第一滚槽、通气槽，且所述的杆体内部为通气孔;
所述的密封槽内安装有密封圈;所述的第一滚槽与滚珠配合;
两个封气罩为两个结构相互对称的结构，其配合起来的截面为一个完整的圆环;
所述的封气罩，包括，安装部分和气腔壳体部分，所述的安装部分上设有球形孔，所述的球形孔中安装有滚珠;
所述的安装部分外侧与装配环内侧通过螺纹旋合装配;
所述的气腔壳体部分内侧设有气腔;
其中的一个封气罩的气腔与连接管连通，所述的连接管用于与制氧机输出氧气的管道连通;
所述的杆体在气腔部分上设有通气槽;
两个封气罩通过螺纹装配环旋合装配后，两个封气罩内侧通过压紧密封环与杆体之间实现密封;
两个封气罩之间通过相互贴紧实现密封。
说明书
一种用于畜禽养殖业的一体化废水处理装置
技术领域
本实用新型涉及一种废水处理设备，特别是涉及一种用于畜禽养殖业的一体化废水处理装置。
背景技术
随着人们环境保护意识的提高，废水处理如今已经是环境保护中比较重要的一环，其主要是对废水做净化处理后再进行排放，防止废水中的有机物、病毒等外泄，以达到保护水资源的目的。
而畜禽养殖业作为废水的重要产生地，且其废水存在主要是畜禽粪便等特点，故需要采用与其特点相适应的废水处理装置及工艺。
在公开号为CN105271610A，名为一种养殖场牛粪废水综合处理方法的中国发明专利中公开了一种针对牛粪废水的处理工艺主要包括，固液分离、杂质去除、厌氧处理、好氧处理等步骤，其针对牛粪废水的特点进行设计，并且取得了很好的使用效果。
在公开号为CN105152473A的中国发明专利申请中公开了一种养殖废水处理系统及其方法，其大致的处理步骤与上述专利基本相同。
但是，目前用于畜禽养殖业的废水处理装置存在抗冲击性差，厌氧和好氧处理不够彻底、容易堵塞短路等问题。究其原因，主要是这类废水的浓度比较大、有机物太多，如果只是通过一次厌氧和好氧处理的话其净化效果很有限。而且，如果在净化处理的过程中不采用流动式处理的话，也很容易造成设备堵塞短路，严重影响设备的正常运转。
故申请人认为，设计出一种具备多级厌氧和好氧处理仓，且能够防止短路的废水处理装置是十分必要的，能够解决目前畜禽养殖业废水处理中存在的多种问题。
实用新型内容
有鉴于现有技术的上述缺陷，本实用新型所要解决的技术问题是提供一种用于畜禽养殖业的一体化废水处理装置，其能够对废水进行多级的厌氧和好氧处理，且还能够防止堵塞、短路。
为实现上述目的，本实用新型提供了一种用于畜禽养殖业的一体化废水处理装置，包括，控制室、固液分离装置，所述的控制室内设有制氧机;
所述的固液分离装置的进液口、排渣口、出液口分别与进液管、排渣管、出液管连接，所述的出液管将固液分离后的废水引流至第一厌氧反应腔中;
所述的第一厌氧反应腔中安装有隔阻板，所述的隔阻板将第一厌氧反应腔分割成两个底部通过对流槽连通的前隔室和后隔室;
所述的隔阻板在对流槽一端设有往转角斜面倾斜的折弯面;
所述的第一厌氧反应腔顶部通过连通件与第二厌氧反应腔顶部连通;
所述的第二厌氧反应腔顶部也通过连通件与第三厌氧反应腔顶部连通;
所述的第三厌氧反应腔顶部通过连通件与第一好氧反应腔顶部连通;
所述的第一好氧反应腔底部通过连通件与第二好氧反应腔底部连通，所述的第二好氧反应腔底部通过连通件与第三好氧反应腔底部连通。
作为本实用新型的进一步改进，所述的固液分离装置为固液分离机。
作为本实用新型的进一步改进，所述的连通件为连接管道或者槽体、开口。
作为本实用新型的进一步改进，所述的第一厌氧反应腔、第二厌氧反应腔、第三厌氧反应腔顶部设有集气罩。
作为本实用新型的进一步改进，所述的第一好氧反应腔顶部安装有搅拌机，所述的搅拌机的搅拌杆伸入第一好氧反应腔中且所述的搅拌杆上固定有搅拌叶片和曝气盘;所述的曝气盘通过气管与制氧机连通以将制氧机产生的氧气引入曝气盘中进行曝气。
作为本实用新型的进一步改进，所述的搅拌杆为中空状态，气管装入搅拌杆的内孔中为曝气盘供气。
作为本实用新型的进一步改进，所述的第三好氧反应腔顶部通过连通件与沉淀腔顶部连通，所述的沉淀腔顶部设有排水口，所述的排水口与排水管连通;所述的沉淀腔底部还设有两个往下相对倾斜的导泥斜面，所述的沉淀腔底部还设有排泥口。
作为本实用新型的进一步改进，所述的第一厌氧反应腔、第二厌氧反应腔、第三厌氧反应腔结构完全相同。
作为本实用新型的进一步改进，所述的第一好氧反应腔、第二好氧反应腔、第三好氧反应腔结构完全相同。
作为本实用新型的进一步改进，所述的搅拌杆，包括，杆体，所述的杆体上设有密封槽、第一滚槽、通气槽，且所述的杆体内部为通气孔;
所述的密封槽内安装有密封圈;所述的第一滚槽与滚珠配合;
两个封气罩为两个结构相互对称的结构，其配合起来的截面为一个完整的圆环;
所述的封气罩，包括，安装部分和气腔壳体部分，所述的安装部分上设有球形孔，所述的球形孔中安装有滚珠;
所述的安装部分外侧与装配环内侧通过螺纹旋合装配;
所述的气腔壳体部分内侧设有气腔;
其中的一个封气罩的气腔与连接管连通，所述的连接管用于与制氧机输出氧气的管道连通;
所述的杆体在气腔部分上设有通气槽;
两个封气罩通过螺纹装配环旋合装配后，两个封气罩内侧通过压紧密封环与杆体之间实现密封;
两个封气罩之间通过相互贴紧实现密封。
本实用新型的有益效果是：
1、本实用新型结构简单，净化效率和净化程度高，大大提高了废水的排放标准，能够有效保护环境，甚至处理后的废水能够直接回收再使用。
2、本实用新型采用多级厌氧腔和好氧腔进行好氧和厌氧反应，使得每个反应腔能够根据废水的特点驯化出最适应该反应腔的菌落，有效提高了净化效果。
3、本实用新型采用纯氧曝气，能够大大提高氧分子活性，从而提高好氧反应的效率，以及降低污泥的产生量。
