申请日2016.07.15
公开(公告)日2017.04.26
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥烘干机进料装置，其包括：进料装置本体，所述的进料装置本体上部端设置有料斗上部件，所述的进料装置本体中间部端设置有料斗中部件，所述的进料装置本体下部端设置有料斗下部件，所述的料斗上部件上设置有方形的进料口，所述的料斗中部件内设置有倾斜状的格栅板;本实用新型结构简单合理，较简单，经济实用性强，能减少污泥中的垃圾物，在一定程度上起到粗过滤污泥的作用和防止污泥飞溅的功能，提高了劳动效力，满足了经济、环保的要求。
权利要求书

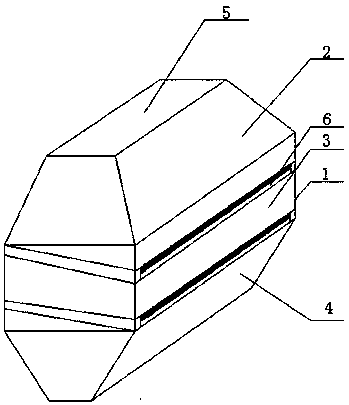

1.一种污泥烘干机进料装置，其特征在于：包括进料装置本体(1)，所述的进料装置本体(1)上部端设置有料斗上部件(2)，所述的进料装置本体(1)中间部端设置有料斗中部件(3)，所述的进料装置本体(1)下部端设置有料斗下部件(4)，所述的料斗上部件(2)上设置有方形的进料口(5)，所述的料斗中部件(3)内设置有倾斜状的格栅板(6)。
2.根据权利要求1所述的一种污泥烘干机进料装置，其特征在于：所述的料斗中部件(3)设置为矩形状结构，其上的料斗上部件(2)和料斗下部件(4)均设置为梯形状结构，其进料装置本体(1)是由上下梯形状结构和中间的矩形状结构相互连接构成的。
3.根据权利要求1所述的一种污泥烘干机进料装置，其特征在于：所述的料斗中部件(3)内的倾斜状的格栅板(6)的低部位上设置有矩形状的用于出污泥中大颗粒的垃圾出料口，其所述的格栅板(6)在料斗中部件(3)可设置有若干层。
4.根据权利要求1所述的一种污泥烘干机进料装置，其特征在于：所述的料斗下部件(4)上设置有方形的出料口。
说明书
一种污泥烘干机进料装置
技术领域
本实用新型涉及一种污泥烘干机进料装置，属于环保治理设备领域。
背景技术
污泥是江河湖中污水沉淀后的产物，其中含量大量的块状或颗粒状的金属和非金属的有害物质，污泥的过多沉淀会对环境的破坏，从而严重影响人类的健康，因此需要对污泥需要进行二次处理。一般大型的污泥处理厂中的污泥处理设备的进料装置一般采用结构复杂的大型进料斗，操作相对复杂、保养维护麻烦，造价高，且这种进料斗不适合小型污泥处理厂家的使用。
发明内容
(一)要解决的技术问题
为解决上述问题，本实用新型提出了一种结构简单合理，较简单，经济实用性强，能减少污泥中的垃圾物，在一定程度上起到粗过滤污泥的作用和防止污泥飞溅的功能，提高了劳动效力的污泥烘干机进料装置。
(二)技术方案
本实用新型的一种污泥烘干机进料装置，其包括：进料装置本体，所述的进料装置本体上部端设置有料斗上部件，所述的进料装置本体中间部端设置有料斗中部件，所述的进料装置本体下部端设置有料斗下部件，所述的料斗上部件上设置有方形的进料口，所述的料斗中部件内设置有倾斜状的格栅板。
进一步地，所述的料斗中部件设置为矩形状结构，其上的料斗上部件和料斗下部件均设置为梯形状结构，其进料装置本体是由上下梯形状结构和中间的矩形状结构相互连接构成的。
进一步地，所述的料斗中部件内的倾斜状的格栅板的低部位上设置有矩形状的用于出污泥中大颗粒的垃圾出料口，其所述的格栅板在料斗中部件可设置有若干层。
进一步地，所述的料斗下部件上设置有方形的出料口。
(三)有益效果
本实用新型与现有技术相比较，其具有以下有益效果：本实用新型结构简单合理，较简单，经济实用性强，能减少污泥中的垃圾物，在一定程度上起到粗过滤污泥的作用和防止污泥飞溅的功能，提高了劳动效力，满足了经济、环保的要求。
