申请日2016.10.07
公开(公告)日2017.05.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种MBR高效膜一体化污水处理设备，所述污水进水管与排水池内部相连通，所述MBR高效膜反应器与鼓风机之间通过鼓风管相连接，所述MBR高效膜反应器内设置有MBR高效膜，所述集水管上设置有电子控制阀、电动机和压力表，所述排污泵与污泥池相连接，所述净水池的下端设置有臭氧机，所述驱动器与微目机械格栅相连接。该MBR高效膜一体化污水处理设备设置有智能化的监控装置，使得我们能及时的了解到污水处理的情况和各个池子的水位情况，还设置有对MBR高效膜反应池内产的水进行杀菌消毒的臭氧机和紫外线杀菌灯，能够更进一步的净化污水，使得设备处理能力得到进一步的提高。
摘要附图
权利要求书

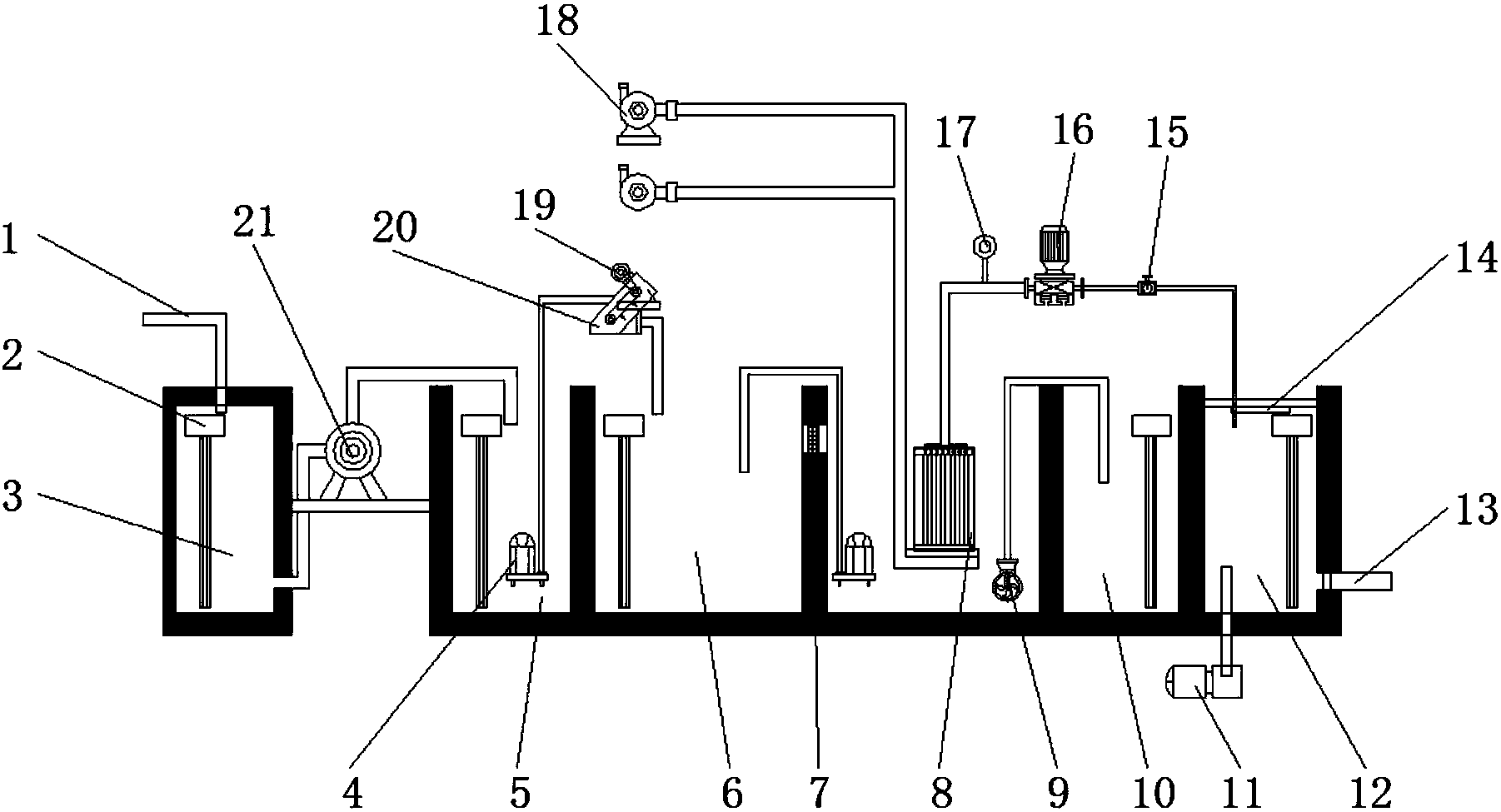

1.一种MBR高效膜一体化污水处理设备，包括污水进水管(1)、缺氧池(6)、MBR高效膜反应器(8)、排污泵(9)、驱动器(19)和集水管(26)，其特征在于：所述污水进水管(1)与排水池(3)内部相连通，且其内部设置有水位监测器(2)，所述排水池(3)与调节池(5)之间通过抽水机(21)相连接，且调节池(5)内设置有潜水泵(4)，所述缺氧池(6)上设置有溢水口(7)，所述MBR高效膜反应器(8)与鼓风机(18)之间通过鼓风管(22)相连接，且鼓风管(22)上设置有排风孔(23)，所述MBR高效膜反应器(8)内设置有MBR高效膜(24)，且其上端设置有产水软管(25)，所述集水管(26)上设置有电子控制阀(15)、电动机(16)和压力表(17)，且其与净水池(12)内部相连通，所述排污泵(9)与污泥池(10)相连接，所述净水池(12)的下端设置有臭氧机(11)，且其右端设置有出水口(13)，所述驱动器(19)与微目机械格栅(20)相连接。
2.根据权利要求1所述的一种MBR高效膜一体化污水处理设备，其特征在于：所述溢水口(7)内设置有滤网，且其右端设置有潜水泵(4)。
3.根据权利要求1所述的一种MBR高效膜一体化污水处理设备，其特征在于：所述MBR高效膜(24)在MBR高效膜反应器(8)内等距设置有100片。
4.根据权利要求1所述的一种MBR高效膜一体化污水处理设备，其特征在于：所述净水池(12)的正上方设置有紫外线杀菌灯(14)。
5.根据权利要求1所述的一种MBR高效膜一体化污水处理设备，其特征在于：所述鼓风机(18)设置有两个，且其上设置有智能控制器。
6.根据权利要求1所述的一种MBR高效膜一体化污水处理设备，其特征在于：所述电子控制阀(15)与压力表(17)之间为电信号连接。
说明书
一种MBR高效膜一体化污水处理设备
技术领域
本实用新型涉及物理电学实验设备技术领域，具体为一种MBR高效膜一体化污水处理设备。
背景技术
MBR高效膜一体化污水处理设备是一种用污水处理再回收利用的新型设备，主要由排水池、调节池、缺氧池、MBR高效膜反应池、污泥池、净水池和智能化控制装置七个部分组成，随着科学技术的发展MBR高效膜一体化污水处理设备的种类越来越多，对于MBR高效膜一体化污水处理设备需求越来越高，市面上的MBR高效膜一体化污水处理设备样式繁多，现如今使用的MBR高效膜一体化污水处理设备还多多少少的存在一些不足，比如没有智能化的监控装置，不能及时的了解到污水处理的情况和各个池子的水位情况，容易发生污水处理效果不好，有的没有对MBR高效膜反应池内产的水进行杀菌消毒，无法更进一步的净化污水，导致了设备处理能力得不到提高，无法满足使用的需求，所以针对这种情况的存在，现在需要进行相关设备的创新设计。
实用新型内容
本实用新型的目的在于提供一种MBR高效膜一体化污水处理设备，以解决上述背景技术中提出的没有智能化的监控装置，不能及时的了解到污水处理的情况和各个池子的水位情况，容易发生污水处理效果不好，有的没有对MBR高效膜反应池内产的水进行杀菌消毒，无法更进一步的净化污水，导致了设备处理能力得不到提高的问题。
为实现上述目的，本实用新型提供如下技术方案：一种MBR高效膜一体化污水处理设备，包括污水进水管、缺氧池、MBR高效膜反应器、排污泵、驱动器和集水管，所述污水进水管与排水池内部相连通，且其内部设置有水位监测器，所述排水池与调节池之间通过抽水机相连接，且调节池内设置有潜水泵，所述缺氧池上设置有溢水口，所述MBR高效膜反应器与鼓风机之间通过鼓风管相连接，且鼓风管上设置有排风孔，所述MBR高效膜反应器内设置有MBR高效膜，且其上端设置有产水软管，所述集水管上设置有电子控制阀、电动机和压力表，且其与净水池内部相连通，所述排污泵与污泥池相连接，所述净水池的下端设置有臭氧机，且其右端设置有出水口，所述驱动器与微目机械格栅相连接。
优选的，所述溢水口内设置有滤网，且其右端设置有潜水泵。
优选的，所述MBR高效膜在MBR高效膜反应器内等距设置有100片。
优选的，所述净水池的正上方设置有紫外线杀菌灯。
优选的，所述鼓风机设置有两个，且其上设置有智能控制器。
优选的，所述电子控制阀与压力表之间为电信号连接。
与现有技术相比，本实用新型的有益效果是：该MBR高效膜一体化污水处理设备设置有智能化的监控装置，使得我们能及时的了解到污水处理的情况和各个池子的水位情况，还设置有对MBR高效膜反应池内产的水进行杀菌消毒的臭氧机和紫外线杀菌灯，能够更进一步的净化污水，使得设备处理能力得到进一步的提高。
