申请日2016.09.23
公开(公告)日2017.06.20
IPC分类号F16K31/06; F16K1/36
摘要
本实用新型涉及一种废水比电磁阀的阀座，包括阀座，所述阀座内部设有节流孔，所述阀座上端设有出水室及流向导流口，在所述进水通道与出水通道之间设有节流防堵装置，所述节流防堵装置包括与阀座螺纹连接的调节螺钉、弹簧、阀芯及挡块，所述调节螺钉与挡块分别置于所述阀芯两端，所述弹簧连接调节螺钉及阀芯;在所述调节螺钉轴心设有锥型调节杆，相应的在所述阀芯轴心处设有锥型通孔，在所述挡块轴心设有顶针。采用在阀芯的两端的顶杆装置，阀芯在节流孔内做往复运动时，可对阀芯内的通孔进行疏通;另外，有与在阀芯端面设有涡轮叶片，阀芯随水流进入进行旋转，一方面能防止阀芯组件堵塞的形成，另一方面提高了顶针的疏通效果。
权利要求书
1.一种废水比电磁阀的阀座，包括与电磁控制阀相连的阀座，所述阀座内部设有节流孔，所述阀座上端设有出水室及流向导流口，所述节流孔一侧与进水通道贯通，另一端与出水通道贯通，其特征在于，在所述进水通道与出水通道之间设有节流防堵装置，所述节流防堵装置包括与阀座螺纹连接的调节螺钉、弹簧、阀芯及挡块，所述调节螺钉与挡块分别置于所述阀芯两端，所述弹簧两端分别连接调节螺钉及阀芯，阀芯可在水压和弹簧的作用力下做往复运动;在所述调节螺钉轴心设有锥型调节杆，相应的在所述阀芯轴心处设有锥型通孔，该锥型通孔一端为进水口，一端为出水口，在所述挡块轴心设有顶针。
2.根据权利要求1所述的废水比电磁阀的阀座，其特征在于，所述阀芯靠近调节螺钉的一端设有涡轮叶片。
3.根据权利要求1所述的废水比电磁阀的阀座，其特征在于，所述阀芯的进水口设有喇叭口。
4.根据权利要求1所述的废水比电磁阀的阀座，其特征在于，所述顶针直径小于锥型通孔的最小直径。
5.根据权利要求1所述的废水比电磁阀的阀座，其特征在于，所述阀芯与节流孔内壁之间设有密封圈。
6.根据权利要求1所述的废水比电磁阀的阀座，其特征在于，所述调节螺钉与节流孔内壁之间设有密封圈。
说明书
一种废水比电磁阀的阀座
技术领域
本实用新型涉及一种电磁阀组件，尤其涉及一种废水电磁阀的阀座。
背景技术
现有的一种废水比电磁阀，包括有阀体、电磁线圈，电磁线圈中设有阀芯套，阀芯套中设有弹簧、阀芯。普通的电磁阀只有关闭和打开的作用，所以结构相差很大，其原理有部分与传统的单向节流阀接近，该单向节流阀主要由阀体和阀芯组件组成，所述阀体包含有节流孔，在该节流孔内设置阀芯组件，通过安装的深度来调节阀体的流道压力，而节流通道由于比较小，所以长时间使用，水中的钙镁离子等物体会在节流通道结晶而导致堵塞节流通道，因此经常需要将阀芯组件拆掉以处理节流孔和阀芯组件上的污垢或结晶体，其维修困难，且不易清理。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种通过水压变化实现自动疏通，防止堵塞的废水比电磁阀的阀座。

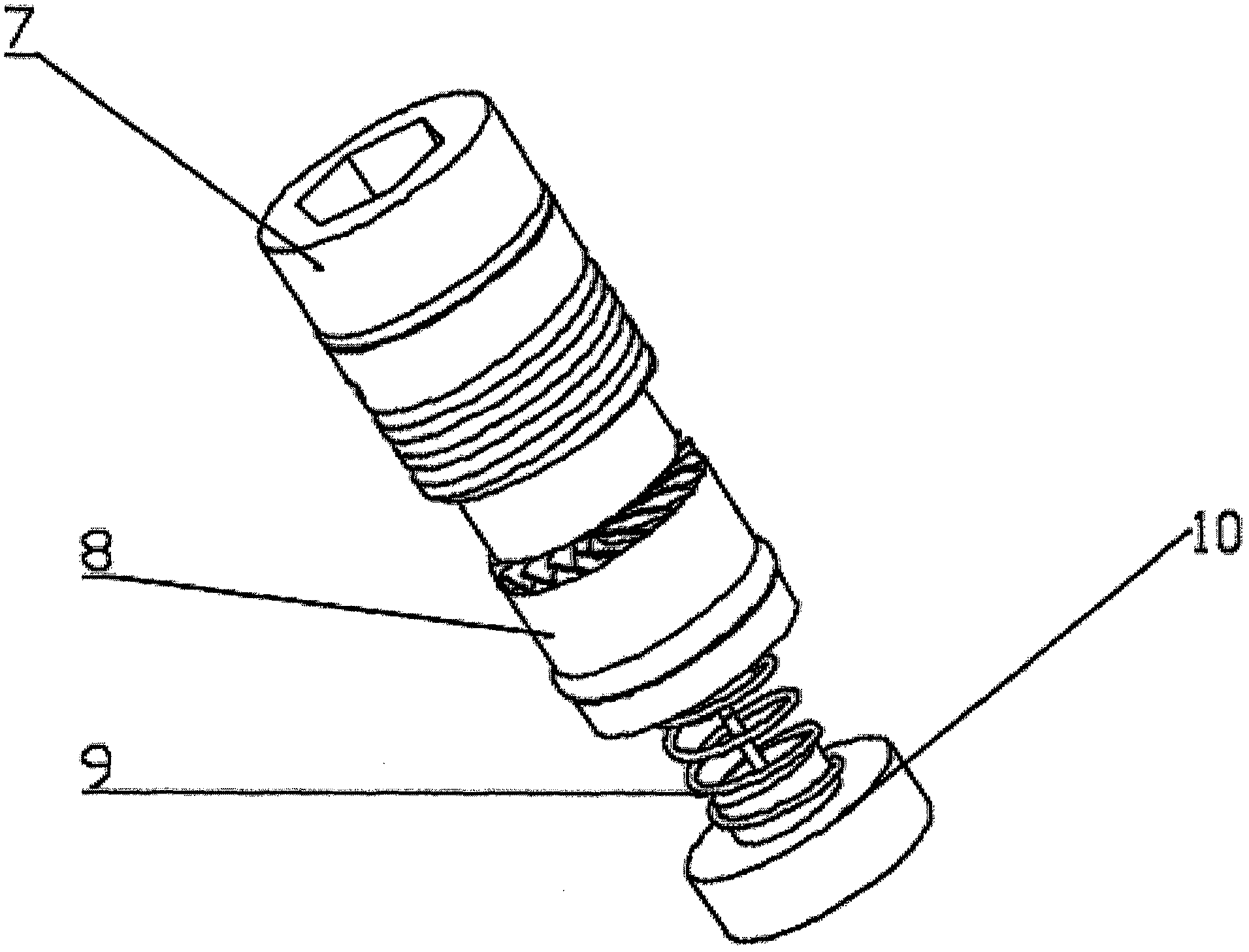

本实用新型解决上述技术问题所采用的技术方案为：一种废水比电磁阀的阀座，包括与电磁控制阀相连的阀座，所述阀座内部设有节流孔，所述阀座上端设有出水室及流向导流口，所述节流孔一侧与进水通道贯通，另一端与出水通道贯通，在所述进水通道与出水通道之间设有节流防堵装置，所述节流防堵装置包括与阀座螺纹连接的调节螺钉、弹簧、阀芯及挡块，所述调节螺钉与挡块分别置于所述阀芯两端，所述弹簧两端分别连接调节螺钉及阀芯，阀芯可在水压和弹簧的作用力下做往复运动;在所述调节螺钉轴心设有锥型调节杆，相应的在所述阀芯轴心处设有锥型通孔，该锥型通孔一端为进水口，一端为出水口，在所述挡块轴心设有顶针。
进一步地，所述阀芯靠近调节螺钉的一端设有涡轮叶片，水流进入时，驱动阀芯旋转。
进一步地，所述阀芯的进水口设有喇叭口，增加进水压力，防止通孔堵塞。
进一步地，所述顶针直径小于锥型通孔的最小直径。
进一步地，所述阀芯与节流孔内壁之间设有密封圈。
进一步地，所述调节螺钉与节流孔内壁之间设有密封圈。
与现有技术相比，本实用新型的有益效果是：采用在阀芯的两端的调节螺钉及挡块上均设置顶杆装置，当阀芯由于受水压变化在节流孔内做往复运动时，可对阀芯内的通孔进行疏通;另外，有与在阀芯端面设有涡轮叶片，阀芯随水流进入进行旋转，一方面能防止阀芯组件上的污垢或结晶体的形成，另一方面提高了顶针的疏通效果。本实用新型设计合理，适合大规模推广。
