申请日2016.08.31
公开(公告)日2018.01.05
IPC分类号B01D29/00; B01D29/62
摘要
本发明公开了污水自动过滤装置，包括外壳，外壳内部设置有排污腔、不锈钢滤芯和清洗组件，外壳外部设置有入水口、出水口、控制管路、压差控制器、电动排污阀、蜗轮减速机、电机以及二级传动轴，电机与蜗轮减速机连接，蜗轮减速机通过二级传动轴与外壳连接，压差控制器通过控制管路分别与外壳和入水口连接，本发明有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水。本发明具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，本发明与以往的过滤器相比具有自动化程度高，处理量大，可自行清洗排污，并不间断供水，应用面广泛等优点。

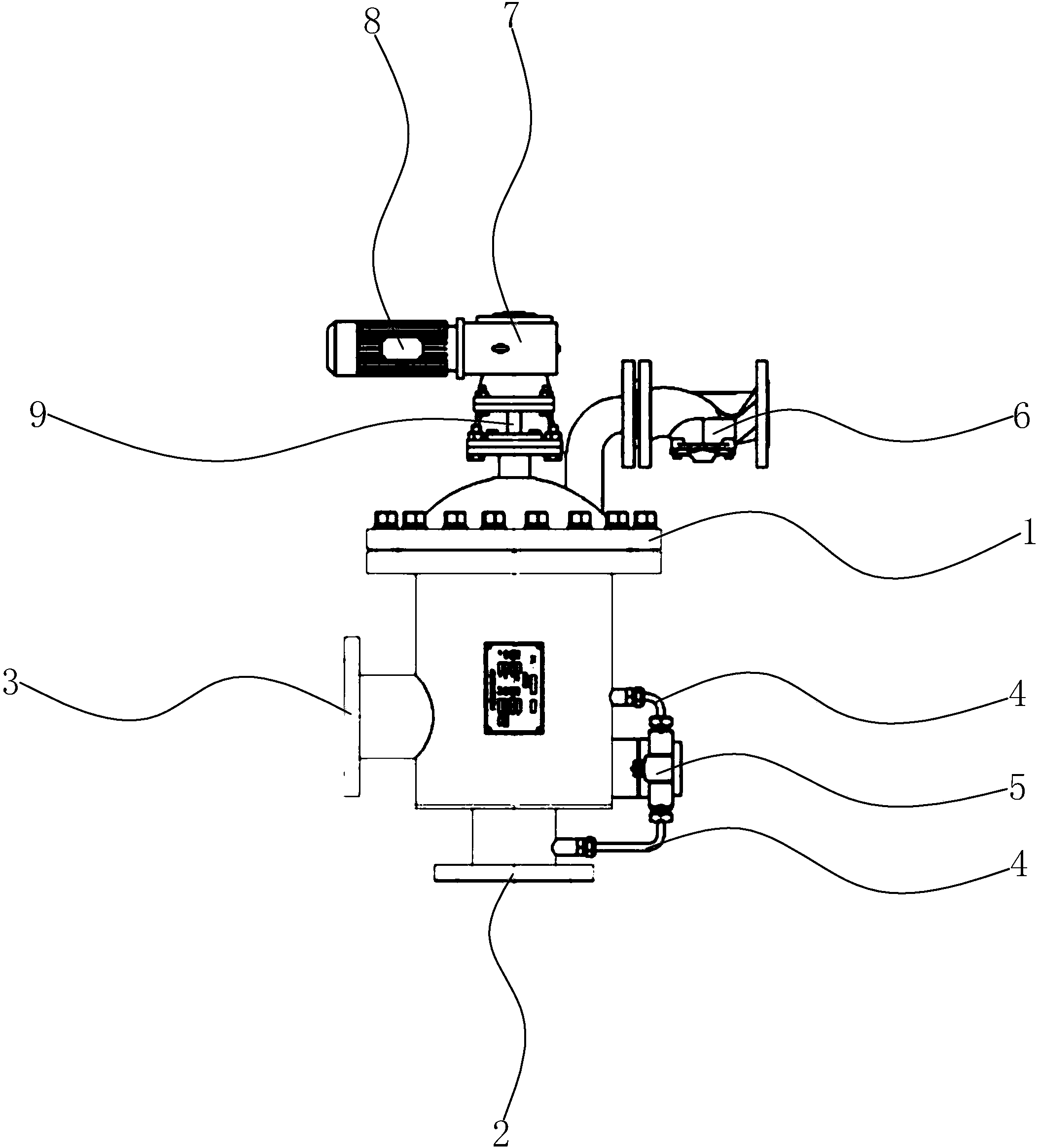

摘要附图
权利要求书
1.污水自动过滤装置，其特征在于：包括外壳(1)，外壳(1)内部设置有排污腔、不锈钢滤芯和清洗组件，外壳(1)外部设置有入水口(2)、出水口(3)、控制管路(4)、压差控制器(5)、电动排污阀(6)、蜗轮减速机(7)、电机(8)以及二级传动轴(9)，电机(8)与蜗轮减速机(7)连接，蜗轮减速机(7)通过二级传动轴(9)与外壳(1)连接，压差控制器(5)通过控制管路(4)分别与外壳(1)和入水口(2)连接，有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水。
2.根据权利要求1所述的污水自动过滤装置，其特征在于：有自动控制和手动控制两种控制方式，自动控制有定时和压差两个方式，定时方式是指设定过滤时间，当过滤时间到，启动排污，排污时间可以自行设定，排污时间到，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备;压差方式是指将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤器也进行清洗排污，排污时间可以自行设定，排污时间到，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备，手动控制是指将操作面板上的自动选择开关拨到手动位置，过滤器进行排污。
3.根据权利要求1所述的污水自动过滤装置，其特征在于：控制管路(4)由压差开关、管接头、黄铜管等附件组成。
说明书
污水自动过滤装置
技术领域
本发明涉及一种过滤装置，特别是一种污水自动过滤装置。
背景技术
过滤属于水的净化过程中不可缺少的处理手段，用于拦截水中的杂质，以净化水质或保护系统中其他设备的正常工作。普通网式过滤器因其过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域，但其缺点是纳污量小、易受污物堵塞、清洗工作复杂，必须对设备进行拆卸才能实现对过滤部分的清洗，无法监控过滤器的状态，而且受人为因素影响比较大，使整个系统的自动化程度很低。
发明内容
为解决上述问题，本发明的目的在于提供一种污水自动过滤装置。
本发明解决其问题所采用的技术方案是：污水自动过滤装置，包括外壳，外壳内部设置有排污腔、不锈钢滤芯和清洗组件，外壳外部设置有入水口、出水口、控制管路、压差控制器、电动排污阀、蜗轮减速机、电机以及二级传动轴，电机与蜗轮减速机连接，蜗轮减速机通过二级传动轴与外壳连接，压差控制器通过控制管路分别与外壳和入水口连接，本发明有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水。
进一步，本发明有自动控制和手动控制两种控制方式;本发明的手动控制是指将操作面板上的自动选择开关拨到手动位置，过滤器进行排污;本发明的控制管路由压差开关、管接头、黄铜管等附件组成。
进一步，本发明的自动控制有定时和压差两个方式，定时方式是指设定过滤时间，当过滤时间到，启动排污，排污时间可以自行设定，排污时间到，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备;压差方式是指将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤器也进行清洗排污，排污时间可以自行设定，排污时间到，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备。
本发明的有益效果是：本发明是污水自动过滤装置，本发明具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，本发明与以往的过滤器相比具有自动化程度高，处理量大，可自行清洗排污，并不间断供水，应用面广泛等优点。
