申请日2016.09.23
公开(公告)日2017.08.22
IPC分类号C02F11/00
摘要

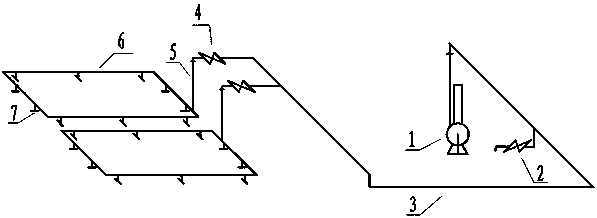

一种水处理池污泥充气清洗装置，包括空压机1,排气阀门2，主气管3，控制阀门4，分气管5，池底冲洗气管6，管固定架7。定期向有清洗要求的水处理池底充入压缩空气，使沉底污泥与水混合形成混浮液进入其它有泵吸设备的池中吸走。
权利要求书
1.一种水处理池污泥充气清洗装置，包括空压机(1)，排气阀门(2)，主气管(3)，控制阀门(4)，分气管(5)，池底冲洗气管(6)，管固定架(7)，其特征在于：所述空压机(1)与主气管(3)之间设置排气阀门(2)，主气管(3)通过控制阀门(4)分别连接多个分气管(5)，分气管(5)再与池底冲洗气管(6)连接，池底冲洗气管(6 )通过管固定架(7)悬空固定于需要冲洗的池底，空压机(1)排出的压缩空气通过排气阀门(2)主气管(3)控制阀门(4)分气管(5)池底冲洗气管(6)，由池底冲洗气管(6)管孔中喷涌而出，冲击污泥形成可动混浮液达到清洗效果。
2.根据权利要求1所述一种水处理池池底充气清洗装置，其特征在于：池底冲洗气管(6)在管底钻有间距400-600mm直径8-10mm的2排孔，2排孔以池底垂线为对称轴互成90度。
说明书
一种水处理池污泥充气清洗装置
技术领域
本实用新型应用于污水处理池的池底清洗。
背景技术
水处理厂絮凝反应池使用久后易沉积泥浆，会造成絮凝池有效空间减小，废水与药剂搅拌反应时间减小，絮凝搅拌器负荷过重，水处理效率下降。
絮凝反应池的清洗需将平流沉淀池放空后用潜污泵进行人工冲洗抽净，工作费时费力。
发明内容
为了解决此类水处理方式中存在的上述技术问题，本实用新型提供了一种水处理池污泥充气清洗装置，包括空压机1，排气阀门2，主气管3，控制阀门4，分气管5，池底冲洗气管6，管固定架7。
本实用新型入池后分气管及池底气管采用PVC-U管材，制作安装简便易行，如图2、图3。使用时只需按操作要求启动空压机即可进行清洗。
