申请日2016.08.30
公开(公告)日2016.11.23
IPC分类号C02F9/14; C02F103/36
摘要
本发明公开了一种2‑硝基‑对甲砜基苯甲酸生产污水处理流程，所述污水处理包括：污水收集池、PH调节池、气浮池、中和池、厌氧水解塔、好氧池、中间沉淀池、二次沉淀池、污泥干化池、清水收集池，所述污水收集池、PH调节池、气浮池、中和池、厌氧水解塔、好氧池、中间沉淀池、二次沉淀池之间依次连接，所述二次沉淀池输出端分别设置有污泥干化池鱼清水收集池，所述二次沉淀池与清水收集池之间设置有过滤装置，所述好氧池鱼中间沉淀池之间设置有污泥回流装置，通过设置有气浮池，达到固液分离的效果可以提高污水的处理效率，同时设置有厌氧水解塔与好氧池，可提高了处理的效率与处理后的质量，同时消耗低，适合我们的推广与使用。

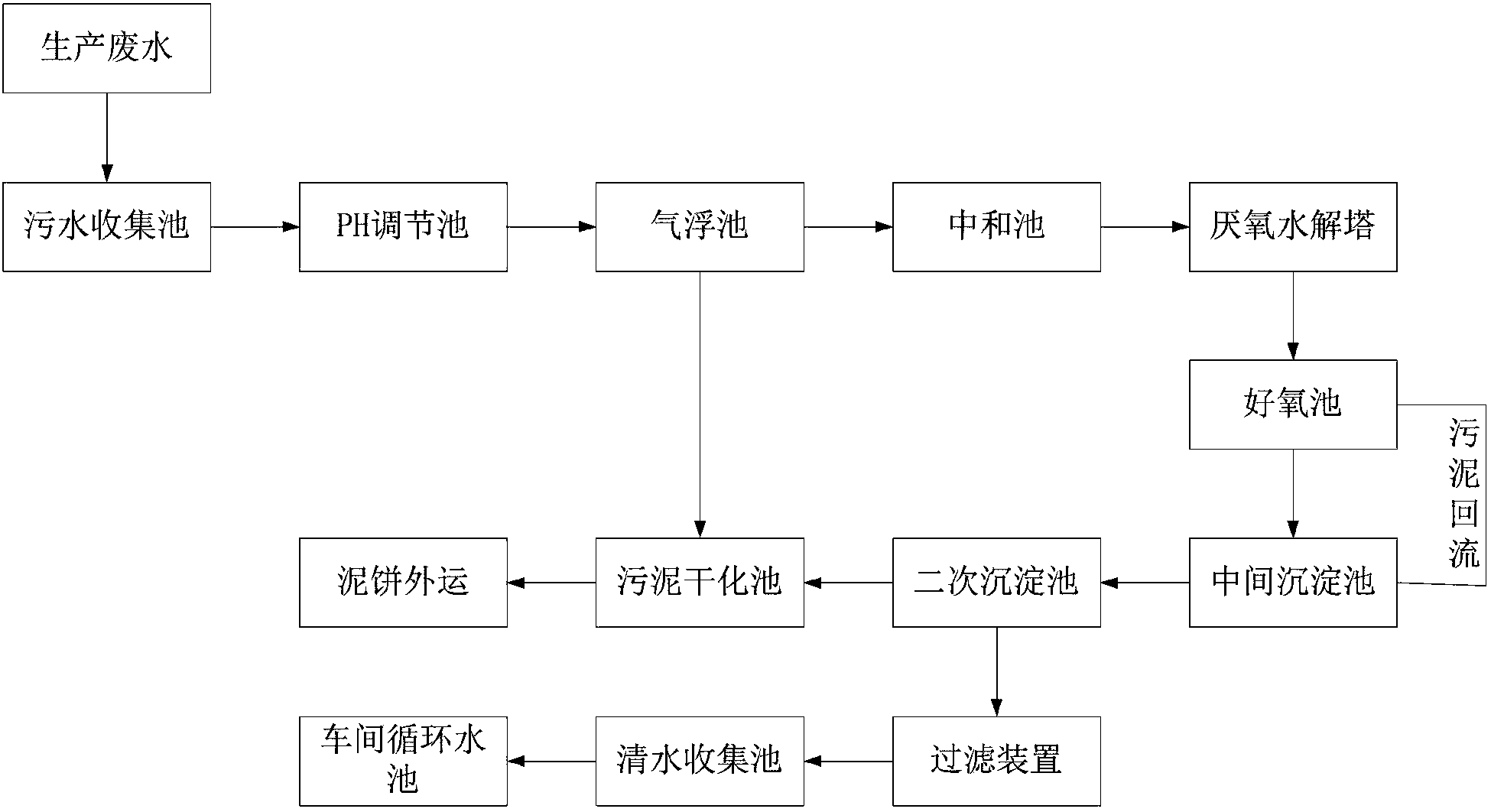

摘要附图
权利要求书
1.一种2-硝基-对甲砜基苯甲酸生产污水处理流程，其特征在于：所述污水处理包括：污水收集池、PH调节池、气浮池、中和池、厌氧水解塔、好氧池、中间沉淀池、二次沉淀池、污泥干化池、清水收集池，所述污水收集池、PH调节池、气浮池、中和池、厌氧水解塔、好氧池、中间沉淀池、二次沉淀池之间依次连接，所述二次沉淀池输出端分别设置有污泥干化池鱼清水收集池，所述二次沉淀池与清水收集池之间设置有过滤装置，所述好氧池鱼中间沉淀池之间设置有污泥回流装置，
所述2-硝基-对甲砜基苯甲酸生产污水处理流程为：
(1)首先将污水放入污水收集池中;
(2)将流程(1)中的污水放入PH调节池中进行调节;
(3)将调节后的污水放入气浮池中，然后将处理后的污水放入中和池中，处理后的固体放入污泥干化池中;
(4)将中和池处理后的废水放入厌氧水解塔中，然后再放入好氧池中;
(5)将好氧池中的废水放入中间沉淀池与二次沉淀池中进行沉淀，所述中间沉淀池沉淀后的污泥通过污泥回流装置回到好氧池中;
(6)将二次沉淀池沉淀后的废水通过过滤装置放入清水收集池中，将二次沉淀池沉淀后的污泥放入污泥干化池中进行干化。
2.根据权利要求1所述的一种2-硝基-对甲砜基苯甲酸生产污水处理流程，其特征在于：所述气浮池输出端连接污泥干化池。
3.根据权利要求1所述的一种2-硝基-对甲砜基苯甲酸生产污水处理流程，其特征在于：所述清水收集池输出端设置有车间循环水池。
4.根据权利要求1所述的一种2-硝基-对甲砜基苯甲酸生产污水处理流程，其特征在于：所述污泥回流装置为污泥回流泵。
说明书
一种2-硝基-对甲砜基苯甲酸生产污水处理流程
技术领域
本发明涉及化学产品加工领域，具体为一种2-硝基-对甲砜基苯甲酸生产污水处理流程。
背景技术
2-硝基-对甲砜基苯甲酸，又名邻硝基对甲砜基苯甲酸，CAS No.为110964-79-9;英文名称为2-Nitro-4-methylsulfonylbenzoic acid或O-Nitro-P-MethylsulfonylBenzoic Acid(简称为NMSBA);分子式为C8H7NO6S，分子量为245.21，常温下为白色或淡黄色结晶粉末。2-硝基-4-甲砜基苯甲酸是重要的有机合成中间体，广泛应用于染料、医药和农药的生产。2-硝基对甲砜基苯甲酸是一种重要的药用中间体。制备这类含多个吸电子基的苯甲酸，通常要使用强氧化剂硝酸氧化相应取代基的甲苯而得到，由于含吸电子基的甲苯难氧化尚需在五氧化二钒催化下才能进行。
而在2-硝基-对甲砜基苯甲酸生产中，会产生大量的污水，而一些小型的工厂中，污水处理设施缺乏，给当地水环境造成严重影响，而目前的处理工艺中，处理效率差，而且消耗高，不利于我们的使用。
发明内容
本发明的目的在于提供一种2-硝基-对甲砜基苯甲酸生产污水处理流程，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种2-硝基-对甲砜基苯甲酸生产污水处理流程，所述污水处理包括：污水收集池、PH调节池、气浮池、中和池、厌氧水解塔、好氧池、中间沉淀池、二次沉淀池、污泥干化池、清水收集池，所述污水收集池、PH调节池、气浮池、中和池、厌氧水解塔、好氧池、中间沉淀池、二次沉淀池之间依次连接，所述二次沉淀池输出端分别设置有污泥干化池鱼清水收集池，所述二次沉淀池与清水收集池之间设置有过滤装置，所述好氧池鱼中间沉淀池之间设置有污泥回流装置，
所述2-硝基-对甲砜基苯甲酸生产污水处理流程为：
(1)首先将污水放入污水收集池中;
(2)将流程(1)中的污水放入PH调节池中进行调节;
(3)将调节后的污水放入气浮池中，然后将处理后的污水放入中和池中，处理后的固体放入污泥干化池中;
(4)将中和池处理后的废水放入厌氧水解塔中，然后再放入好氧池中;
(5)将好氧池中的废水放入中间沉淀池与二次沉淀池中进行沉淀，所述中间沉淀池沉淀后的污泥通过污泥回流装置回到好氧池中;
(6)将二次沉淀池沉淀后的废水通过过滤装置放入清水收集池中，将二次沉淀池沉淀后的污泥放入污泥干化池中进行干化。
进一步地，所述气浮池输出端连接污泥干化池。
进一步地，所述清水收集池输出端设置有车间循环水池。
进一步地，所述污泥回流装置为污泥回流泵。
与现有技术相比，本发明的有益效果是：
本发明的一种2-硝基-对甲砜基苯甲酸生产污水处理流程，通过设置有气浮池，运用大量微气泡扑捉吸附细小颗粒胶黏物使之上浮，达到固液分离的效果可以提高污水的处理效率，同时设置有厌氧水解塔与好氧池，将废水中高分子有机物分解为小分子，可去除废水中的有机物，降低后续生物处理的生物负荷并提高其生化性，提高了处理的效率与处理后的质量，同时消耗低，适合我们的推广与使用。
