申请日2016.08.30
公开(公告)日2016.11.30
IPC分类号B63B29/16
摘要
本发明公开了一种污水排放管理系统，包括船载定位系统、船舶自动排污阀门系统、船载通讯系统以及中央数据中心，所述船载定位系统用来定位船舶位置将信号发送到船舶自动排污阀门系统中，船舶自动排污阀门系统用来处理信息，处理好的信息发送到船载通讯系统中，船载通讯系统又将信号发送数据到中央数据中心。本发明的主要优点是船载卫星定位系统与电子海图结合，自动判定船舶所在海域是否可以排污;机械锁定和电磁阀门相结合，有效杜绝非法排污;排污时间、流量实时上报回传，实现统一监管;同时设备制造过程简单、安全性高。

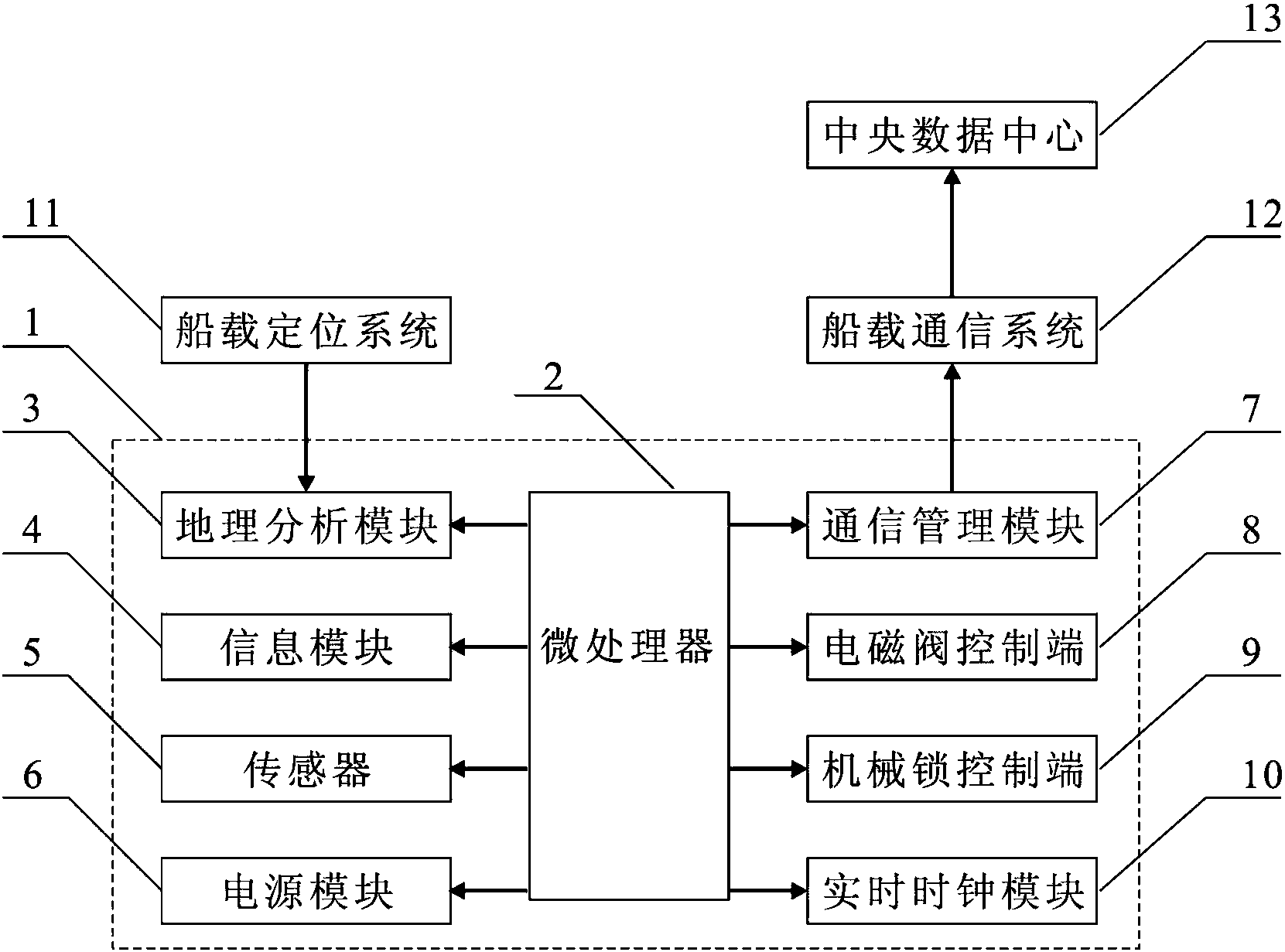

摘要附图
权利要求书
1.一种污水排放管理系统，其特征在于：包括船载定位系统、船舶自动排污阀门系统、船载通讯系统以及中央数据中心，所述船载定位系统用来定位船舶位置将信号发送到船舶自动排污阀门系统中，船舶自动排污阀门系统用来处理信息，处理好的信息发送到船载通讯系统中，船载通讯系统又将信号发送数据到中央数据中心;
船舶自动排污阀门系统包括微处理器、地理分析模块、信息模块、传感器、电源模块、通讯管理模块、电磁阀控制端、机械锁控制端、实时时钟模块;外接船载定位系统与船载通讯系统，地理分析模块、信息模块、传感器、电源模块、通讯管理模块、电磁阀控制端、机械锁控制端、实时时钟模块;外接船载定位系统与船载通讯系统分别连接微处理器，船载通讯系统连接至中央数据中心;
所述机械锁控制端连接机械阀门锁，所述机械阀门锁包括支架，所述支架内设有传动齿轮与驱动齿轮，传动齿轮与驱动齿轮相互啮合，所述驱动齿轮连接电机，所述传动齿轮设置在传动臂上，传动臂另一端设有机械卡爪，所述支架内设有机械阀门通信端，机械卡爪用来锁住污水管路开关的旋转阀门，所述机械锁控制端连接机械锁通信端，机械锁通信端连接电机。
2.根据权利要求1所述的一种污水排放管理系统，其特征在于：所述机械卡爪为夹钳。
3.根据权利要求2所述的一种污水排放管理系统，其特征在于：所述夹钳包括第一夹持部、第二夹持部、大齿轮和小齿轮;所述第一夹持部包括：第一嵌嘴、第一圆环和扇形框;所述第一嵌嘴固定连接在所述第一圆环的外侧壁上，所述扇形框的圆心角端固定连接在所述第一圆环的外侧壁上，所述扇形框的弧形端的外侧壁上设有第一锯齿;所述第二夹持部包括：第二嵌嘴、第二圆环和弧形框;所述第二嵌嘴固定连接在所述第二圆环的外侧壁上，所述弧形框上远离所述第二圆环的内侧壁上设有第二锯齿;所述第一圆环与所述第二圆环旋转连接;所述小齿轮的圆心与所述大齿轮的圆心固定连接，并叠加设置;所述扇形框上的第一锯齿与所述小齿轮齿合，所述弧形框上的第二锯齿与所述大齿轮齿合。
4.根据权利要求3所述的一种污水排放管理系统，其特征在于：所述弧形框包括：第一弧形部、两个第二弧形部以及两个直形条;所述第一弧形部的两端分别与两个所述第二弧形部的一端连接，两个所述直形条的一端分别与两个所述第二弧形部的另一端连接，两个所述直形条的另一端连接在所述第二圆环上;所述第一弧形部的弧度大于所述第二弧形部的弧度。
5.根据权利要求4所述的一种污水排放管理系统，其特征在于：夹钳还包括销钉，所述第一圆环以及所述第二圆环旋转套接在所述销钉上。
6.根据权利要求5所述的一种污水排放管理系统，其特征在于：所述夹钳固定在传动臂上。
7.根据权利要求1所述的一种污水排放管理系统，其特征在于：所述电机为伺服电机。
8.根据权利要求1所述的一种污水排放管理系统，其特征在于：所述地理分析模块通过网络接收到船载定位系统发送的位置，通过对比，船舶自动排污阀门系统经过数据来判断此位置是否满足排污标准。
说明书
一种污水排放管理系统
技术领域
本发明涉及自动阀门领域，尤其涉及了一种污水排放管理系统。
背景技术
船舶在航行过程中，不可避免地会产生各种污水。典型的如来自于厨房、餐厅、洗碗间、洗衣间等排出的生活污水，这类污水可消耗水中溶解的氧气，产生赤潮，危机鱼类和大多数水生物的生存，产生难闻气味，造成环境不美观的景象、影响底栖生物;源于舱底污水、油舱压舱水的这些含油污水，更是可以使水生物抵抗力下降，产量降低，水体食物链和人类水生食物中混入致癌物质。船舶污水危害巨大，1982年联合国颁布的《联合国海洋法公约》提出，大陆架或岛屿向外延伸200海里属于各国的经济专属区，在这区域航行船只的污水排放也必须达到该国的法规要求。同时部分国家在本国的海域内划出一定的区域，如美国“五大湖”地区、澳大利亚西海岸的部分地区将禁止排放一切污水。此外，某些港口也禁止船舶排放一切污水，如我国的上海港、韩国、澳大利亚、美国以及荷兰的部分港口。
虽然法规条款众多，但是船舶排污过程是难以监控的，当前船舶的排污管路仅仅是一个手动的旋转阀门，阀门通过机械的链子锁加锁，有的甚至不加锁，即使加锁，钥匙会掌握在船员手中，所以排污管理形同虚设。导致目前近海船舶排污造成的水污染十分严重，国内渔业、旅游业都受到严重的破坏。如何对船舶排污实行智能化管理，已成为与国计民生息息相关的重要事件之一。
发明内容
针对以上问题，本发明提出了一种污水排放管理系统，实现机械锁定和电磁阀门双保护功能的船舶自动排污系统，可实现船舶排污的自动控制、数据回传和中央监管。
为了解决上述技术问题，本发明通过下述技术方案得以解决：
一种污水排放管理系统，包括船载定位系统、船舶自动排污阀门系统、船载通讯系统以及中央数据中心，所述船载定位系统用来定位船舶位置将信号发送到船舶自动排污阀门系统中，船舶自动排污阀门系统用来处理信息，处理好的信息发送到船载通讯系统中，船载通讯系统又将信号发送数据到中央数据中心;
船舶自动排污阀门系统包括微处理器、地理分析模块、信息模块、传感器、电源模块、通讯管理模块、电磁阀控制端、机械锁控制端、实时时钟模块;外接船载定位系统与船载通讯系统，地理分析模块、信息模块、传感器、电源模块、通讯管理模块、电磁阀控制端、机械锁控制端、实时时钟模块;外接船载定位系统与船载通讯系统分别连接微处理器，船载通讯系统连接至中央数据中心;
所述机械锁控制端连接机械阀门锁，所述机械阀门锁包括支架，所述支架内设有传动齿轮与驱动齿轮，传动齿轮与驱动齿轮相互啮合，所述驱动齿轮连接电机，所述传动齿轮设置在传动臂上，传动臂另一端设有机械卡爪，所述支架内设有机械阀门通信端，机械卡爪用来锁住污水管路开关的旋转阀门，所述机械锁控制端连接机械锁通信端，机械锁通信端连接电机。
作为优选，所述机械卡爪为夹钳。
作为优选，所述夹钳包括第一夹持部、第二夹持部、大齿轮和小齿轮;所述第一夹持部包括：第一嵌嘴、第一圆环和扇形框;所述第一嵌嘴固定连接在所述第一圆环的外侧壁上，所述扇形框的圆心角端固定连接在所述第一圆环的外侧壁上，所述扇形框的弧形端的外侧壁上设有第一锯齿;所述第二夹持部包括：第二嵌嘴、第二圆环和弧形框;所述第二嵌嘴固定连接在所述第二圆环的外侧壁上，所述弧形框上远离所述第二圆环的内侧壁上设有第二锯齿;所述第一圆环与所述第二圆环旋转连接;所述小齿轮的圆心与所述大齿轮的圆心固定连接，并叠加设置;所述扇形框上的第一锯齿与所述小齿轮齿合，所述弧形框上的第二锯齿与所述大齿轮齿合。
作为优选，所述弧形框包括：第一弧形部、两个第二弧形部以及两个直形条;所述第一弧形部的两端分别与两个所述第二弧形部的一端连接，两个所述直形条的一端分别与两个所述第二弧形部的另一端连接，两个所述直形条的另一端连接在所述第二圆环上;所述第一弧形部的弧度大于所述第二弧形部的弧度。
作为优选，夹钳还包括销钉，所述第一圆环以及所述第二圆环旋转套接在所述销钉上。
作为优选，所述夹钳固定在传动臂上。
作为优选，所述电机为伺服电机。
作为优选，所述地理分析模块通过网络接收到船载定位系统发送的位置，通过对比，船舶自动排污阀门系统经过数据来判断此位置是否满足排污标准。
本发明由于采用了以上技术方案，具有显著的技术效果：
本发明的主要优点是船载卫星定位系统与电子海图结合，自动判定船舶所在海域是否可以排污;机械锁定和电磁阀门相结合，有效杜绝非法排污;排污时间、流量实时上报回传，实现统一监管;同时设备制造过程简单、安全性高。
