光催化污水处理设备

中国污水处理工程网 时间:2018-1-26 10:56:50

污水处理专利技术

  申请日2016.08.30

  公开(公告)日2016.12.14

  IPC分类号C02F9/14

  摘要

  本发明公开了一种光催化污水处理设备,玻璃钢化罐内从进水端到出水端依次设有过滤网、填料厌氧菌挂膜组件和光催化反应区,光催化反应区内通过支架安装有滤板,所述滤板平行安装在玻璃钢化罐内,所述滤板内嵌安装有若干光源,光源横向安装,上侧面和下侧面均凸出与滤板设置,每个光源均包括灯座、球形灯罩以及安装在球形灯罩内的LED灯管,球形灯罩内侧设置有增透膜,增透膜的厚度从边缘到中心逐渐变薄,球形灯罩的外侧设置有散射膜,滤板上底面和下底面均对称安装有滑轨,两滑轨之间活动安装有毛刷。本发明光源发光角度较大,提高了反应速率,且自带光源清理功能,大大延长了设备的使用寿命。

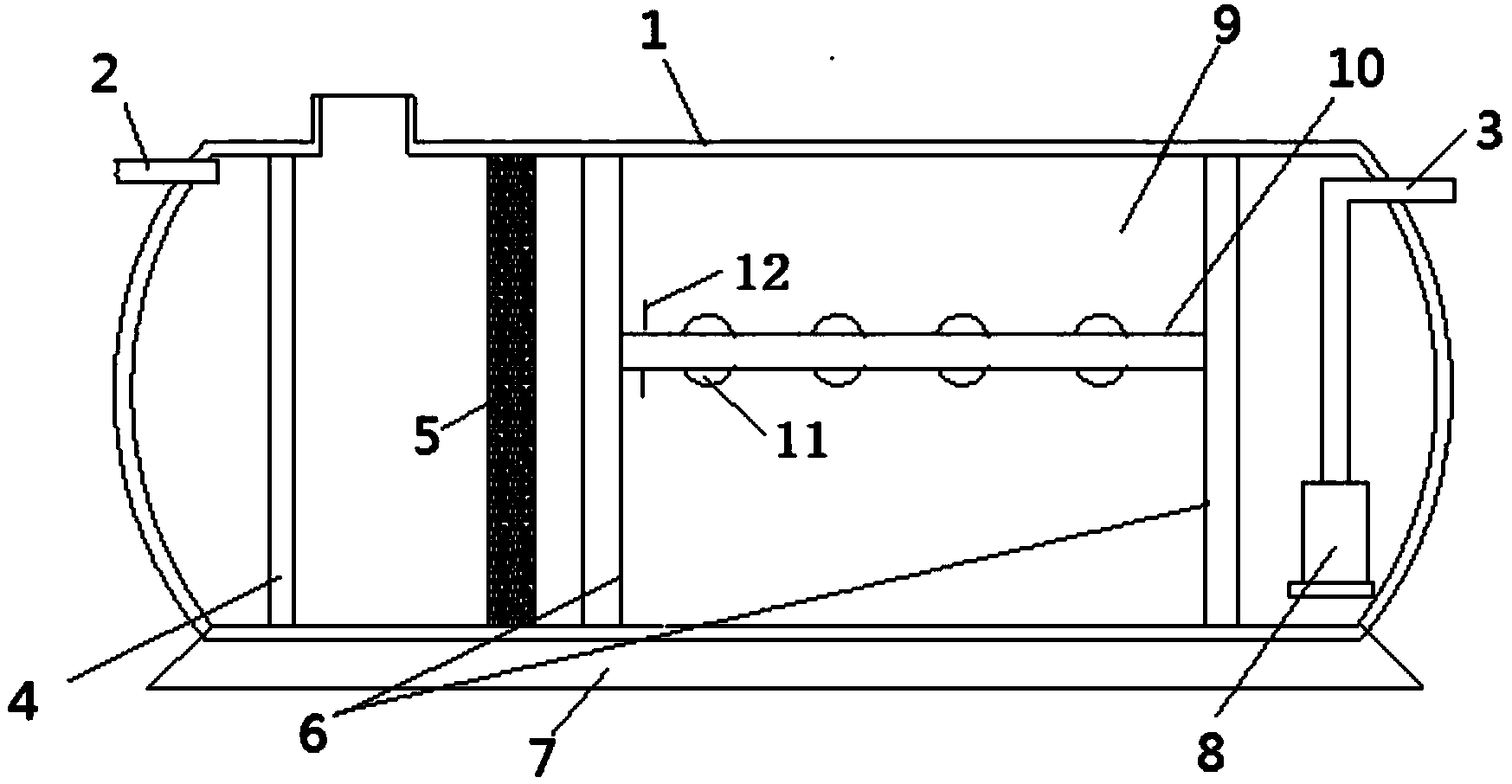

  摘要附图



  权利要求书

  1.一种光催化污水处理设备,包括一玻璃钢化罐(1),玻璃钢化罐(1)一端设有污水进水管(2),另一端设有出水管(3),其特征在于,所述出水管(3)连接有提升泵(8),所述提升泵(8)安装在玻璃钢化罐(1)内,所述玻璃钢化罐(1)内从进水端到出水端依次设有过滤网(4)、填料厌氧菌挂膜组件(5)和光催化反应区(9),所述光催化反应区(9)内通过支架(6)安装有滤板(10),所述滤板(10)平行安装在玻璃钢化罐(1)内,所述滤板(10)内嵌安装有若干光源(11),光源(11)横向安装,上侧面和下侧面均凸出与滤板(10)设置,每个光源(11)均包括灯座(110)、球形灯罩(113)以及安装在球形灯罩(113)内的LED灯管(112),球形灯罩(113)内侧设置有增透膜(114),增透膜(114)的厚度从边缘到中心逐渐变薄,球形灯罩(113)的外侧设置有散射膜(115),滤板(10)上底面和下底面均对称安装有滑轨(13),两滑轨(13)之间活动安装有毛刷(15),毛刷(15)两端通过支架(12)连接有带伺服装置的滑块(14),滑块(14)活动安装在滑轨(18)内,所述光催化反应区(9)的内壁上均匀涂抹有光催化涂料层。

  2.如权利要求1所述的一种光催化污水处理设备,其特征在于,每个灯座(110)外均螺纹连接有防水外壳,灯座(110)通过电源线连接有蓄电池,蓄电池安装在防水外壳内,防水外壳通过支架安装在滤板(10)内。

  3.如权利要求1所述的一种光催化污水处理设备,其特征在于,所述滤板(10)上设有若干通孔。

  4.如权利要求1所述的一种光催化污水处理设备,其特征在于,所述玻璃钢化罐(1)的外壁上设有若干与蓄电池相连的充电口。

  5.如权利要求1所述的一种光催化污水处理设备,其特征在于,所述填料厌氧菌挂膜组件(5)由多层挂载在夹板载体上的生物膜构成。

  6.如权利要求1所述的一种光催化污水处理设备,其特征在于,所述灯座(110)内安装有与LED灯管(112)相连的PCB电路板(111)。

  7.如权利要求1所述的一种光催化污水处理设备,其特征在于,所述玻璃钢化罐(1)下底面安装有底座(7),底座(7)下底面安装有带伺服装置的万向轮。

  8.如权利要求1所述的一种光催化污水处理设备,其特征在于,所述提升泵(8)、光源(11)、滑块(14)均通过无线连接有PLC控制器。

  9.如权利要求1所述的一种光催化污水处理设备,其特征在于,所述滤板(10)采用高透光玻璃材质。

  10.如权利要求1所述的一种光催化污水处理设备,其特征在于,所述滤板(10)采用导热材质,且外壁上缠绕有冷却盘管。

  说明书

  一种光催化污水处理设备

  技术领域

  本发明涉及及污水处理技术领域,具体涉及一种光催化污水处理设备。

  背景技术

  随着经济不断发展,人口增长,特别是我国经济高速发展的今天,效益创造的同时,也创造出了种种污染,水资源紧缺已成为制约我国进一步发展的限制因素。为了实现可持续发展,污水的资源化回用成为实现这一目标的关键。现有的污水处理技术大部分是利用活性淤泥的生物降解法,这种方法处理的污水出水水质具有一定的局限性,且耗材大成本高。

  光催化氧化法是近20年才出现的水处理技术,在足够的反应时间内通常可以将有机物完全矿化为CO2和H2O等简单无机物,避免了二次污染,简单高效而有发展前途。所谓光催化反应,就是在光的作用下进行的化学反应,现有的光催化污水处理设备普遍存在光源发光角度小,且在长期的使用过程中容易在灯罩上积压污物,而大大影响反应速率,从而缩短了整个装置的使用寿命。

  发明内容

  为解决上述问题,本发明提供了一种光催化污水处理设备,光源发光角度较大,提高了反应速率,且自带光源清理功能,大大延长了设备的使用寿命。

  为实现上述目的,本发明采取的技术方案为:

  一种光催化污水处理设备,包括一玻璃钢化罐,玻璃钢化罐一端设有污水进水管,另一端设有出水管,所述出水管连接有提升泵,所述提升泵安装在玻璃钢化罐内,所述玻璃钢化罐内从进水端到出水端依次设有过滤网、填料厌氧菌挂膜组件和光催化反应区,所述光催化反应区内通过支架安装有滤板,所述滤板平行安装在玻璃钢化罐内,所述滤板内嵌安装有若干光源,光源横向安装,上侧面和下侧面均凸出与滤板设置,每个光源均包括灯座、球形灯罩以及安装在球形灯罩内的LED灯管,球形灯罩内侧设置有增透膜,增透膜的厚度从边缘到中心逐渐变薄,球形灯罩的外侧设置有散射膜,滤板上底面和下底面均对称安装有滑轨,两滑轨之间活动安装有毛刷,毛刷两端通过支架连接有带伺服装置的滑块,滑块活动安装在滑轨内,所述光催化反应区的内壁上均匀涂抹有光催化涂料层。

  优选地,每个灯座外均螺纹连接有防水外壳,灯座通过电源线连接有蓄电池,蓄电池安装在防水外壳内,防水外壳通过支架安装在滤板内。

  优选地,所述滤板上设有若干通孔。

  优选地,所述玻璃钢化罐的外壁上设有若干与蓄电池相连的充电口。

  优选地,所述填料厌氧菌挂膜组件由多层挂载在夹板载体上的生物膜构成。

  优选地,所述灯座内安装有与LED灯管相连的PCB电路板。

  优选地,所述玻璃钢化罐下底面安装有底座,底座下底面安装有带伺服装置的万向轮。

  优选地,所述提升泵、光源、滑块均通过无线连接有PLC控制器。

  优选地,所述滤板采用高透光玻璃材质。

  优选地,所述滤板采用导热材质,且外壁上缠绕有冷却盘管。

  本发明具有以下有益效果:

  通过在球形灯罩的内侧设置增透膜,可以提高光线透过率,提高照明亮度。增透膜设计为厚度从边缘到中心逐渐变薄,可以产生凹透镜的效果,使光线产生散射,增大发光角度,提高了反应速率;球形灯罩的外侧设置的散射膜可以减弱LED灯管发光的方向一致性,提高照明均匀度;自带光源清理装置,大大延长了设备的使用寿命。
