申请日2016.08.30
公开(公告)日2016.12.07
IPC分类号C02F9/04
摘要
本发明公开了一种生活污水处理回用系统，包括依次相连通的调节池、机械格栅、沉淀池、反应池和清水回用池，所述沉淀池和反应池之间还设置有第一观察池，所述第一观察池和沉淀池之间设置有第一回流管，所述第一回流管上设置有第一回流泵，所述第一观察池与反应池之间设置有第一阻流阀，所述反应池和清水回用池之间设置有第二观察池。本发明与现有技术相比，沉淀池和反应池内的污水在达到排放标准的情况下才会进入到下一个工艺步骤，从而保证了最后进入清水回用池的出水达到一级回用标准，大幅提升了生活污水的处理效果，整个处理工艺只需一次便能完成，无需进行二次处理，不但节省了工艺时间，而且降低了工艺成本。

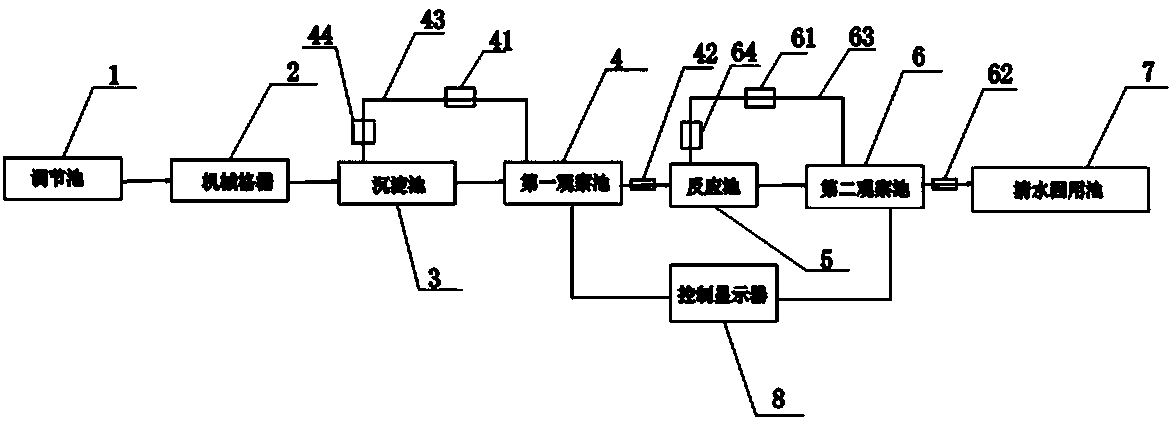

摘要附图
权利要求书
1.一种生活污水处理回用系统，包括依次相连通的调节池(1)、机械格栅(2)、沉淀池(3)、反应池(5)和清水回用池(7)，其特征在于：所述沉淀池(3)和反应池(5)之间还设置有第一观察池(4)，所述第一观察池(4)和沉淀池(3)之间设置有第一回流管(43)，所述第一回流管(43)上设置有第一回流泵(44)，所述第一观察池(4)与反应池(5)之间设置有第一阻流阀(42)，所述反应池(5)和清水回用池(7)之间设置有第二观察池(6)，所述第二观察池(6)和反应池(5)之间设置有第二回流管(63)，所述第二回流管(63)上设置有第二回流泵(64)，所述第二观察池(6)和清水回用池(7)之间设置有第二阻流阀(62)，所述第一观察池(4)和第二观察池(6)均连接着控制显示器(8)。
2.根据权利要求1所述的一种生活污水处理回用系统，其特征在于：所述第一回流管(43)位于第一回流泵(44)和第一观察池(4)之间的部分设置有第一止回阀(41)。
3.根据权利要求1或2所述的一种生活污水处理回用系统，其特征在于：所述第二回流管(63)位于第二回流泵(64)和第二观察池(6)之间的部分设置有第二止回阀(61)。
说明书
一种生活污水处理回用系统
技术领域
本发明涉及水处理领域，具体涉及一种生活污水处理回用系统。
背景技术
现有的生活污水处理工艺中沉淀池主要是对污水中含有的污泥进行化学反应沉淀，但是现有的反应技术无法实现在短时间内将污水中的污泥彻底沉淀，导致最后处理后的水质中依然具有一定量的污泥成分;反应池主要是对污水进行化学反应去除污水中的有害元素，但是现有的反应技术无法实现在短时间内将污水中的有害元素彻底消除，因此最后的出水依然具有一定量的有害元素，因此对于生活污水处理的效果不是很理想，难以达到回用标准，然而将最后的出水重新再次处理，不但费时费力，而且严重增加了工艺成本。
发明内容
发明目的：为了克服现有技术中存在的不足，提供一种能够在一次工艺步骤中彻底去除污水中的污泥和有害元素的生活污水处理回用系统。
技术方案：为实现上述目的，本发明提供一种生活污水处理回用系统，包括依次相连通的调节池、机械格栅、沉淀池、反应池和清水回用池，所述沉淀池和反应池之间还设置有第一观察池，所述第一观察池和沉淀池之间设置有第一回流管，所述第一回流管上设置有第一回流泵，所述第一观察池与反应池之间设置有第一阻流阀，所述反应池和清水回用池之间设置有第二观察池，所述第二观察池和反应池之间设置有第二回流管，所述第二回流管上设置有第二回流泵，所述第二观察池和清水回用池之间设置有第二阻流阀，所述第一观察池和第二观察池均连接着控制显示器。
进一步地，所述第一回流管位于第一回流泵和第一观察池之间的部分设置有第一止回阀，第一止回阀能够防止第一回流管和沉淀池内的污水通过第一回流管回流至第一观察池。
进一步地，所述第二回流管位于第二回流泵和第二观察池之间的部分设置有第二止回阀，第二止回阀能够防止第二回流管和反应池内的污水通过第二回流管回流至第二观察池。
有益效果：本发明与现有技术相比，沉淀池和反应池内的污水在达到排放标准的情况下才会进入到下一个工艺步骤，从而保证了最后进入清水回用池的出水达到一级回用标准，大幅提升了生活污水的处理效果，整个处理工艺只需一次便能完成，无需进行二次处理，不但节省了工艺时间，而且降低了工艺成本。
