申请日2016.09.05
公开(公告)日2017.04.05
IPC分类号C02F1/32
摘要
本实用新型公开了一种深度水处理装置，包括密闭管体、石英管、能够发射185nm紫外线的紫外线灯和气体抽取装置，所述石英管贯穿所述密封管体，所述石英管内安装有所述紫外线灯，所述石英管的一端开口，另一端与所述气体抽取装置相连接，所述密封管体侧壁上设置有进水口和出水口，由于本实用新型在深度水处理装置工作时，气体抽取装置将石英管内的含有臭氧的气体抽取出来，使得紫外线灯产生的185nm紫外线在不受臭氧影响的情况下穿过石英管进入水中与有机物进行反应，提高了紫外线进入水中的数量，进而提高了紫外线分解有机物的效率和效果。

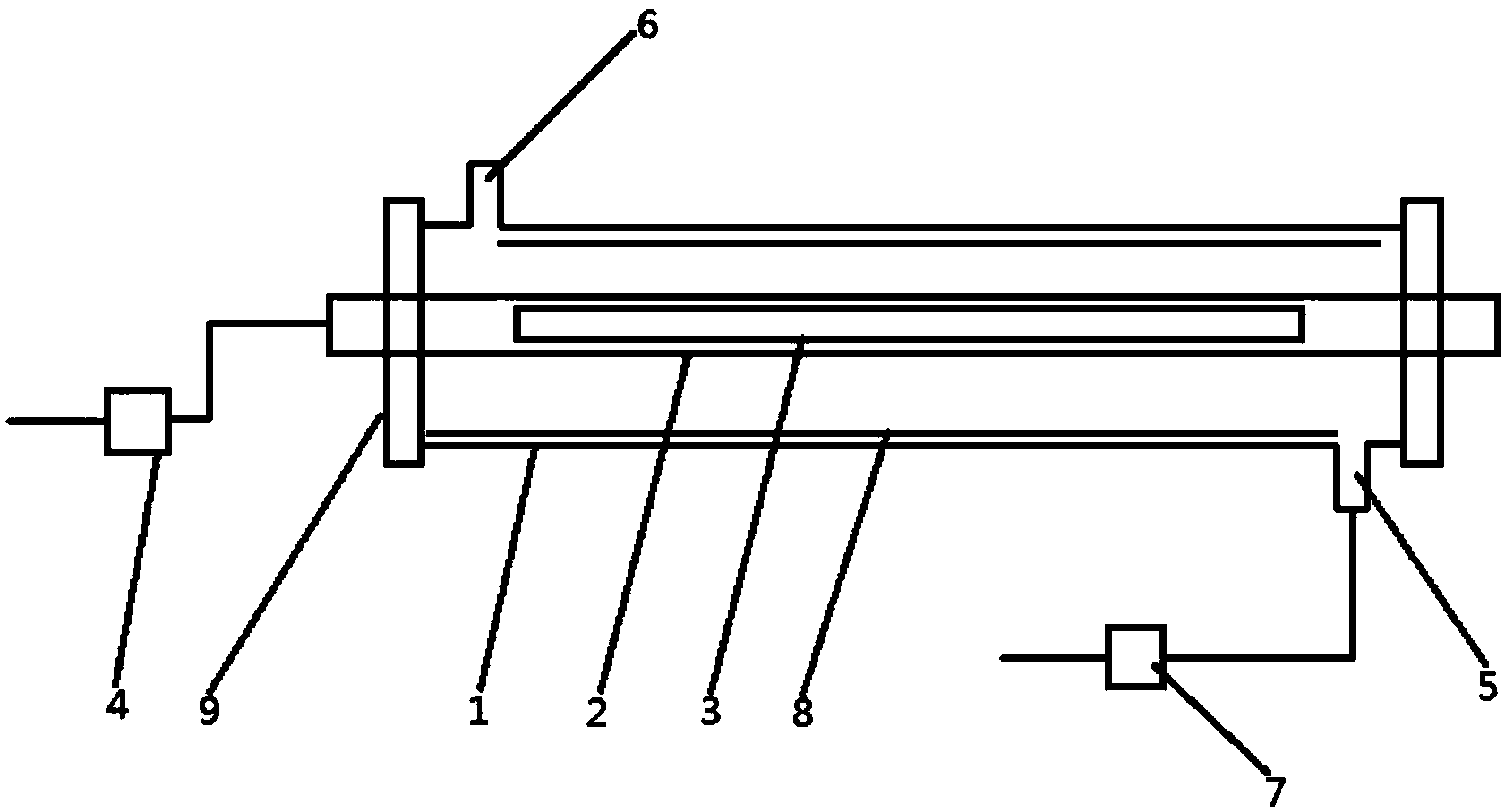

摘要附图
权利要求书
1.一种深度水处理装置，其特征在于，包括密闭管体、石英管、能够发射185nm紫外线的紫外线灯和气体抽取装置，所述石英管贯穿所述密闭管体，所述石英管内安装有所述紫外线灯，所述石英管的一端开口，另一端与所述气体抽取装置相连接，所述密封管体侧壁上设置有进水口和出水口。
2.根据权利要求1所述的深度水处理装置，其特征在于：所述密闭管体侧壁的两端通过法兰进行密封。
3.根据权利要求1所述的深度水处理装置，其特征在于：所述密闭管体内壁安装有内套，所述内套的内表面固化有光催化剂。
4.根据权利要求1所述的深度水处理装置，其特征在于：所述紫外线灯位于所述密闭管体的中心部位。
5.根据权利要求1所述的深度水处理装置，其特征在于：所述密闭管体材质为PVC。
6.根据权利要求1所述的深度水处理装置，其特征在于：所述石英管为多个，所述紫外线灯为多个。
说明书
一种深度水处理装置
技术领域
本实用新型涉及水处理领域，特别是涉及一种深度水处理装置。
背景技术
饮用水中存在的低浓度有机物及消毒副产物等二次污染物的问题越来越受到关注。现有技术中，深度处理技术在处理只含有低浓度有机物的水体时，其具有无副产物、能够有效分解有机污染物(降低TOC)的优势。
在半导体制造业中需要使用超纯水，目前，超纯水制备的最后一道工序就是利用185nm紫外线分解有机物，现有的超纯水制备中存在着分解有机物不充分的问题，若是增加产生185nm紫外线的装置，则会增加工程造价、增大超纯水制备装置的体积，另外，由于能够发射185nm紫外线的灯必然伴随发射大量的254nm紫外线，现有的超纯水制备中254nm紫外线这部分能量未被有效利用，也就是说现有的超纯水制备装置(即氧化水处理装置)中存在分解有机物不充分、能量利用率低的问题，因此，需要提供一种全新的超纯水制备装置。
实用新型内容
本实用新型的目的是提供一种有机物分解效果好、能量利用率高的深度水处理装置，以解决上述现有技术存在的问题，使得水处理装置在进行紫外线消毒时能够充分地分解有机物，同时提高了产生紫外线能量的利用率。
为实现上述目的，本实用新型提供了如下方案：本实用新型提供一种深度水处理装置，包括密闭管体、石英管、能够发射185nm紫外线的紫外线灯和气体抽取装置，所述石英管贯穿所述密封管体，所述石英管内安装有所述紫外线灯，所述石英管的一端开口，另一端与所述气体抽取装置相连接，所述密封管体侧壁上设置有进水口和出水口。
优选的，所述密闭管体侧壁的两端通过法兰进行密封。
优选的，所述密闭管体内壁安装有内套，所述内套的内表面固化有光催化剂。
优选的，所述紫外线灯位于所述密闭管体的中心部位。
优选的，所述密闭管体材质为PVC。
优选的，所述石英管为多个，所述紫外线灯为多个。
本实用新型与现有技术相比，具备以下技术效果：本实用新型提供了一种深度水处理装置，主要是通过在贯穿密封安装在密闭管体内的石英管中设置可产生185nm紫外线的紫外线灯产生的紫外线对水中的有机物进行分解，其中紫外线灯产生的185nm紫外线既能对水中有机物进行直接分解，还能在通过石英管进入水体之前与空气发生反应产生臭氧，然而产生的臭氧会阻挡紫外线，减少了紫外线进入水体的数量，为了解决此问题本实用新型中将石英管的一端开口与外界空气连通，另一端与气体抽取装置连接，在深度水处理装置工作时，气体抽取装置将石英管内的含有臭氧的气体抽取出来，使得紫外线灯产生的185nm紫外线在不受臭氧影响的情况下穿过石英管进入水中与有机物进行反应，提高了紫外线进入水中的数量，进而提高了紫外线分解有机物的效率和效果。
另外，由于产生185nm的紫外线灯必然产生254nm紫外线，针对上述情形，本实用新型中还在密闭管体内壁安装有内套，内套的内表面固化有光催化剂，254nm紫外线与光催化剂诱发光催反应，进而分解水中的有机物，进一步提高了有机物的分解效果和能量利用率。
