摘要
一种废水蒸发系统，属于环保技术领域。废水蒸发系统包括废水输送罐、反应罐、冷却塔和真空泵。废水输送罐通过废水进管与反应罐连接，反应罐通过冷凝管与冷却塔连接。反应罐通过疏水管与真空泵连接，冷却塔还连接有排水管。反应罐设置有废水进口。本实用新型通过将废水在高温低压情况下进行汽化，使废水中的金属离子及其其他杂质污染物与水分离，形成水蒸气。并通过冷凝器进行热交换，使高温水蒸气降低温度从而得到较为纯净的水从而进行循环利用。本实用新型不需要进行大量的蒸汽来进行蒸发，具有操作简单的优点，适合无气源的企业实现废水的蒸发，并且蒸发后得到的水剔除了杂质可以进行循环的使用，在一定意义上降低了能耗，具有节能的技术效果。

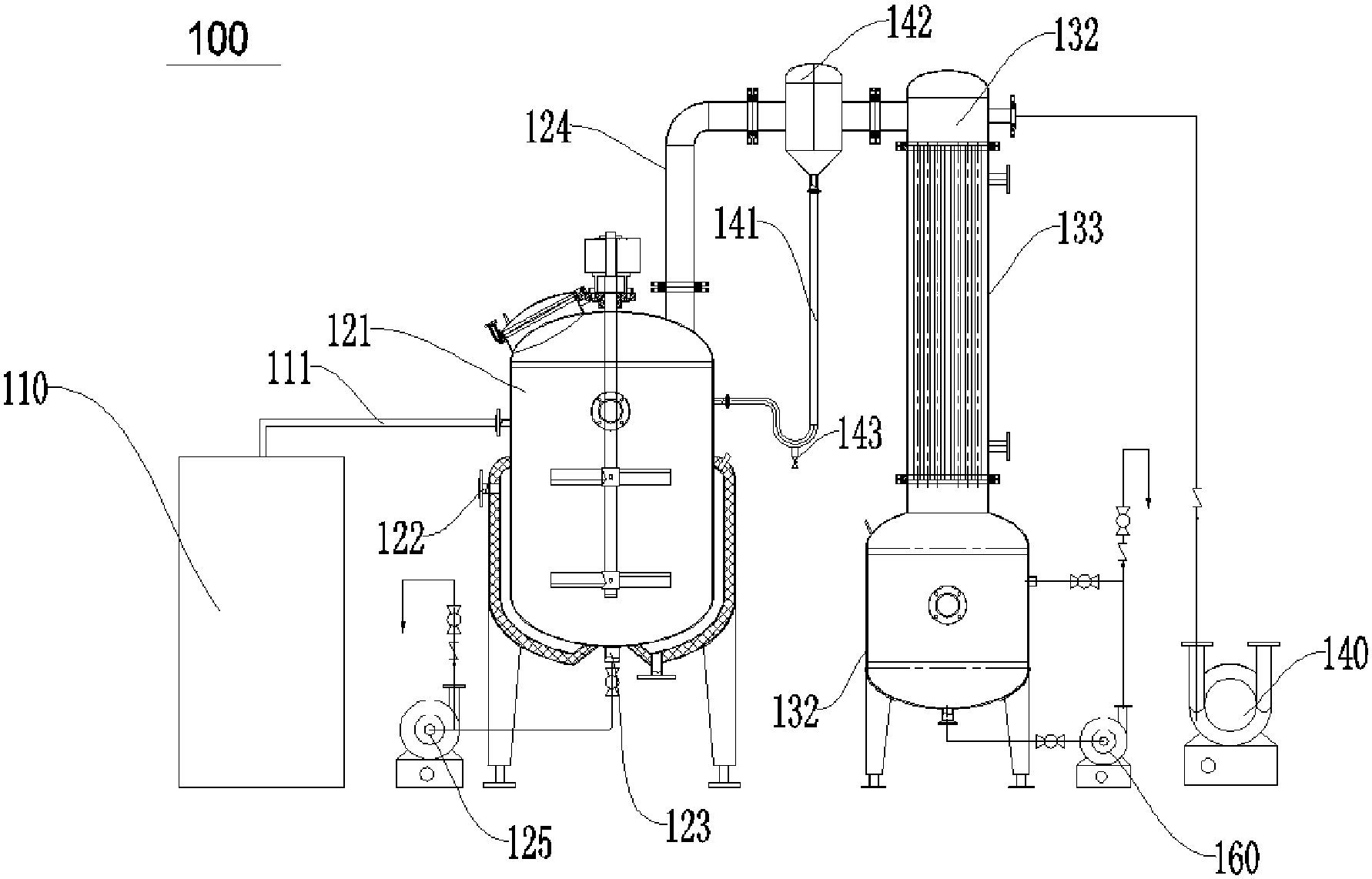

摘要附图
权利要求书
1.一种废水蒸发系统，其特征在于，包括：反应罐、冷却塔、真空泵、冷凝管和疏水管;所述反应罐设置有蒸汽进管、废水进管;所述反应罐通过所述冷凝管与所述冷却塔连接，所述反应罐通过所述疏水管与所述真空泵连接;所述冷却塔还连接有排水管。
2.根据权利要求1所述的废水蒸发系统，其特征在于，所述反应罐包括中空罐体;所述废水进管连接有废水输送罐，所述罐体设置有废料出口;所述罐体设置有搅拌装置;所述罐体外层设置有保温层和第一观察窗。
3.根据权利要求2所述的废水蒸发系统，其特征在于，所述保温层与所述罐体之间设置有蒸汽导热层;所述蒸汽导热层内填充有惰性气体;所述蒸汽进管穿设于所述蒸汽导热层、所述保温层与所述反应罐连接。
4.根据权利要求2或3所述的废水蒸发系统，其特征在于，所述废料出口设置有出料管;所述出料管设置有出料球阀和出料泵。
5.根据权利要求2或3所述的废水蒸发系统，其特征在于，所述搅拌装置包括搅拌轴、驱动轴和驱动电机;所述搅拌轴与所述驱动轴连接并设置在所述罐体内;所述驱动电机设置在所述罐体外部;所述驱动轴与所述驱动电机连接。
6.根据权利要求1所述的废水蒸发系统，其特征在于，所述冷却塔包括塔体和收集仓;所述塔体与所述收集仓连接，所述收集仓与所述排水管连接;所述塔体通过所述冷凝管与所述反应罐连接;所述塔体内还设置有冷却管。
7.根据权利要求6所述的废水蒸发系统，其特征在于，所述塔体设置有冷却水进管和冷却水出管;所述冷却管的两端分别与所述冷却水进管、所述冷却水出管连接。
8.根据权利要求6或7所述的废水蒸发系统，其特征在于，所述收集仓设置有冷凝水出口和第二观察窗;所述冷凝水出口与所述排水管连接;所述排水管设置有排水泵。
9.根据权利要求6或7所述的废水蒸发系统，其特征在于，所述塔体包括缓冲段和冷却段;所述冷却管设置于所述冷却段内;所述缓冲段与所述冷凝管连接;所述疏水管穿设于所述缓冲段。
10.根据权利要求8所述的废水蒸发系统，其特征在于，所述疏水管设置有疏水缓冲罐。
说明书
一种废水蒸发系统
技术领域
本实用新型涉及环保技术领域，具体而言，涉及一种废水蒸发系统。
背景技术
随着中国经济的突飞猛进，中国的工业水平达到了一个前所未有的高度，随之而来的环境污染问题却一直困扰着我们，其中工业水污染是重中之重。党的十五届五中全会把水资源作为关系我国经济安全和长远发展的“三大战略资源”之一。1999年工业废水排放量占全国废水排放总量的49%，水体中绝大多数有毒有害物质来源于工业废水。工业废水大量排放，是造成水环境状况日趋恶化，水体使用功能下降的重要原因。我国江河流域普遍遭到污染，且呈发展趋势。监测表明，有63.8%的城市河段受到中度或严重污染。根据对全国118个大城市的调查，97.5%的城市浅层地下水受到不同程度的污染，其中40%的城市受到重度污染，加剧了水资源的紧张状况。
工业废水主要来自石油化学工业、煤炭化学工业、酸碱工业、化肥工业、塑料工业、制药工业、染料工业、橡胶工业等排出的生产废水。工业废水具有高COD、BOD、氨氮、重金属，水量大、负荷高、水质变化大等特点。
国家在“十五”期间，对我国的几条重点流域进行了总体规划和综合治理，效果显著，但是不能排出少数企业仍有乱排、偷排的现象，这种现象主要集中在中、小企业中，中、小企业没有足够的资金建设大型的水处理工艺，以及“环保项目只有付出，没有经济效益”的思想在作祟，所以乱排、偷排现象屡禁不止，因此寻找一种投资费用少、建设周期短、运行成本低、处理彻底的新工艺装置是当务之急。
目前现有技术中对于废水蒸发所运用的技术多为双效、三效或多效蒸发器，但又因为需要较大的投资来建设蒸汽系统，所以导致很多无气源的企业都很难实现。
实用新型内容
本实用新型的目的在于提供一种废水蒸发系统，可提高废水的蒸发效率和蒸发率，并且能够降低成本的投入，具有较高的收益率。
本实用新型是这样实现的：
一种废水蒸发系统，包括反应罐、冷却塔、真空泵、冷凝管和疏水管。反应罐设置有蒸汽进管、废水进管，反应罐通过冷凝管与冷却塔连接，反应罐通过疏水管与真空泵连接。冷却塔还连接有排水管。
进一步的，反应罐包括中空罐体。废水进管连接有废水输送罐，罐体设置有废料出口，罐体设置有搅拌装置，所述罐体外层设置有保温层和第一观察窗。
进一步的，保温层与罐体之间设置有蒸汽导热层。蒸汽导热层内填充有惰性气体，蒸汽进管穿设于蒸汽导热层、保温层与反应罐连接。
进一步的，废料出口设置有出料管;出料管设置有出料球阀和出料泵。
进一步的，搅拌装置包括搅拌轴、驱动轴和驱动电机;搅拌轴与驱动轴连接并设置在罐体内;驱动电机设置在罐体外部;驱动轴与驱动电机连接。
进一步的，冷却塔包括塔体和收集仓;塔体与收集仓连接，收集仓与排水管连接;塔体通过冷凝管与反应罐连接;塔体内还设置有冷却管。
进一步的，塔体设置有冷却水进管和冷却水出管;冷却管的两端分别于冷却水进管、冷却水出管连接。
进一步的，收集仓设置有冷凝水出口和第二观察窗;冷凝水出口与排水管连接;排水管设置有排水泵。
进一步的，塔体包括缓冲段和冷却段;冷却管设置于所述冷却段内;缓冲段与所述冷凝管连接;疏水管穿设于所述缓冲段。
进一步的，疏水管设置有疏水缓冲罐。
上述方案的有益效果：本实用新型通过将废水在高温低压情况下进行汽化，使废水中的金属离子及其其他杂质污染物与水分离，形成水蒸气。并通过冷凝器进行热交换，使高温水降低温度从而得到较为纯净的水从而进行循环利用。本实用新型不需要进行大量的蒸汽来进行蒸发，具有操作简单的优点，适合无气源的企业实现废水的蒸发，并且蒸发后得到的水剔除了杂质可以进行循环的使用，在一定意义上降低了能耗，具有节能的技术效果。
本实用新型提供了一种废水蒸发系统，通过废水输送罐提供高温蒸汽使废水进行汽化，并且将废水收集装置进行抽真空，使废水的沸点降低，在较短时间内得到水蒸气，使废水中的金属离子及其其他杂质污染物与水分离，形成水蒸气。
通过冷凝器将高温水蒸气进行热交换，使水蒸气的温度降低从而变为液态水，并将液态水进行收集。收集到的液态水可降温作为热交换介质进行循环使用，也可以作为工业用水进行其他用途的使用。具有可循环使用的环保价值，直接的节省了能源的再消耗。
