申请日2016.09.05
公开(公告)日2017.03.08
IPC分类号C02F9/14; C02F3/28; C02F3/02; B01D21/02
摘要
本实用新型提供了一种污水生物处理系统，属于污水处理技术领域，包括厌氧槽、曝气槽、沉降槽、第一气提箱和第一鼓风机，厌氧槽、曝气槽和沉降槽依次连通，第一气提箱的入口端与沉降槽通过第一气提管道连通，第一气提箱的出口端与厌氧槽通过管道连通，第一气提管道的远离第一气提箱的一端靠近沉降槽的底部，第一鼓风机通过管道与第一气提箱连通。其结构简单，污水处理效果好，活性污泥能够循环利用，充分的把资源的利用率最大化，降低了使用成本，提高了经济效益。

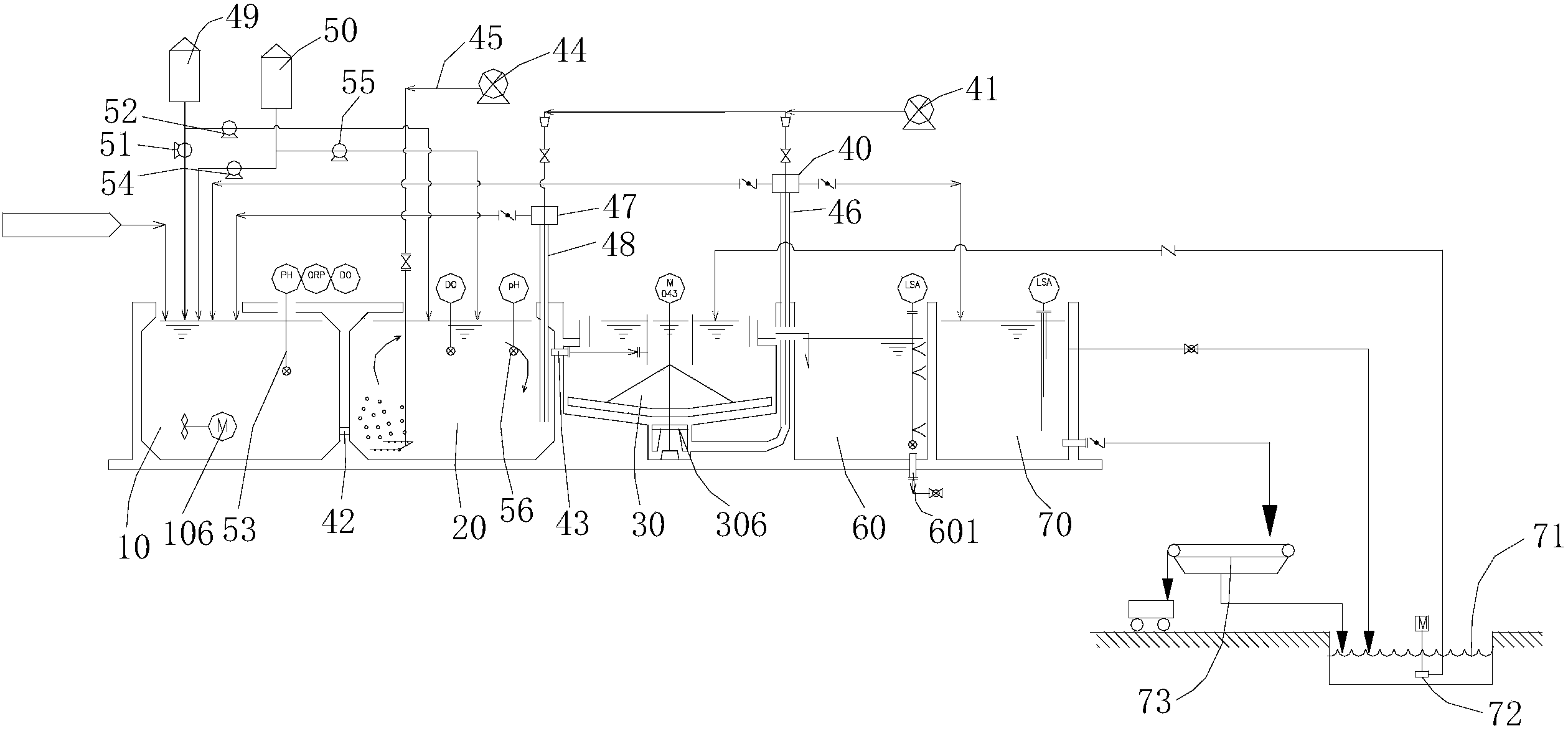

摘要附图
权利要求书
1.一种污水生物处理系统，其特征在于，包括厌氧槽、曝气槽、沉降槽、第一气提箱和第一鼓风机，所述厌氧槽的顶部设有第一进水口，所述厌氧槽的下部设有第一出水口，所述曝气槽的下部设有第二进水口，所述曝气槽的上部设有第二出水口，所述沉降槽的上部设有第三进水口，所述第一出水口与所述第二进水口通过第一连通管连通，所述第二出水口与所述第三进水口通过第二连通管连通，所述第一气提箱的入口端与所述沉降槽通过第一气提管道连通，所述第一气提箱的出口端与所述厌氧槽通过管道连通，所述第一气提管道的远离所述第一气提箱的一端靠近所述沉降槽的底部，所述第一鼓风机通过管道与所述第一气提箱连通。
2.根据权利要求1所述的污水生物处理系统，其特征在于，所述污水生物处理系统还包括第二气提箱，所述第二气提箱的入口端与曝气槽通过第二气提管道连通，所述第二气提箱的出口端与厌氧槽通过管道连通，所述第二气提管道的远离所述第二气提箱的一端靠近曝气槽的底部，所述第一鼓风机还通过管道与所述第二气提箱连通。
3.根据权利要求1所述的污水生物处理系统，其特征在于，所述污水生物处理系统还包括向曝气槽供气的第二鼓风机，所述第二鼓风机与曝气槽通过曝气管道连通，所述曝气管道的远离所述第二鼓风机的一端靠近所述第二进水口。
4.根据权利要求1所述的污水生物处理系统，其特征在于，所述污水生物处理系统还包括污泥槽，所述污泥槽与所述第一气提箱的出口端通过管道连通。
5.根据权利要求4所述的污水生物处理系统，其特征在于，所述污水生物处理系统还包括带式真空过滤机和污水槽，所述带式真空过滤机与所述污泥槽通过管道连通，所述带式真空过滤机与所述污水槽通过管道连通，所述污水槽与所述沉降槽通过管道连通且管道上设有能够让污水从所述污水槽沿管道流向所述沉降槽的单向阀。
6.根据权利要求1所述的污水生物处理系统，其特征在于，所述污水生物处理系统还包括酸罐和碱罐，所述酸罐与所述厌氧槽通过管道连通且管道上设有第一酸泵，所述碱罐与所述厌氧槽通过管道连通且管道上设有第一碱泵，所述厌氧槽中设有第一PH检测仪，所述第一PH检测仪用于检测厌氧槽中的PH值且控制所述第一酸泵和所述第一碱泵。
7.根据权利要求6所述的污水生物处理系统，其特征在于，所述酸罐与所述曝气槽通过管道连通且管道上设有第二酸泵，所述碱罐与所述曝气槽通过管道连通且管道上设有第二碱泵，所述曝气槽中设有第二PH检测仪，所述第二PH检测仪用于检测曝气槽中的PH值且控制所述第二酸泵和所述第二碱泵。
8.根据权利要求1所述的污水生物处理系统，其特征在于，所述污水生物处理系统还包括清液槽，所述清液槽与所述沉降槽连通。
9.根据权利要求1所述的污水生物处理系统，其特征在于，所述沉降槽中设有第一搅拌器。
10.根据权利要求1所述的污水生物处理系统，其特征在于，所述厌氧槽中设有第二搅拌器，所述第二搅拌器远离所述第一出水口;
所述厌氧槽中还设有ORP检测仪和DO检测仪。
说明书
一种污水生物处理系统
技术领域
本实用新型涉及污水处理技术领域，具体而言，涉及一种污水生物处理系统。
背景技术
现有的污水处理有很多种方式，但是污水的处理效果都不好，而且不能充分利用资源，造成资源浪费。
实用新型内容
本实用新型实施例的目的在于提供一种污水生物处理系统，较好的改善了上述问题。
本实用新型的实施例是这样实现的：
本实用新型的实施例提供了一种污水生物处理系统，包括厌氧槽、曝气槽、沉降槽、第一气提箱和第一鼓风机，所述厌氧槽的顶部设有第一进水口，所述厌氧槽的下部设有第一出水口，所述曝气槽的下部设有第二进水口，所述曝气槽的上部设有第二出水口，所述沉降槽的上部设有第三进水口，所述第一出水口与所述第二进水口通过第一连通管连通，所述第二出水口与所述第三进水口通过第二连通管连通，所述第一气提箱的入口端与所述沉降槽通过第一气提管道连通，所述第一气提箱的出口端与所述厌氧槽通过管道连通，所述第一气提管道的远离所述第一气提箱的一端靠近所述沉降槽的底部，所述第一鼓风机通过管道与所述第一气提箱连通。
可选的，所述污水生物处理系统还包括第二气提箱，所述第二气提箱的入口端与曝气槽通过第二气提管道连通，所述第二气提箱的出口端与厌氧槽通过管道连通，所述第二气提管道的远离所述第二气提箱的一端靠近曝气槽的底部，所述第一鼓风机还通过管道与所述第二气提箱连通。
可选的，所述污水生物处理系统还包括向曝气槽供气的第二鼓风机，所述第二鼓风机与曝气槽通过曝气管道连通，所述曝气管道的远离所述第二鼓风机的一端靠近所述第二进水口。
可选的，所述污水生物处理系统还包括污泥槽，所述污泥槽与所述第一气提箱的出口端通过管道连通。
可选的，所述污水生物处理系统还包括带式真空过滤机和污水槽，所述带式真空过滤机与所述污泥槽通过管道连通，所述带式真空过滤机与所述污水槽通过管道连通，所述污水槽与所述沉降槽通过管道连通且管道上设有能够让污水从所述污水槽沿管道流向所述沉降槽的单向阀。
可选的，所述污水生物处理系统还包括酸罐和碱罐，所述酸罐与所述厌氧槽通过管道连通且管道上设有第一酸泵，所述碱罐与所述厌氧槽通过管道连通且管道上设有第一碱泵，所述厌氧槽中设有第一PH检测仪，所述第一PH检测仪用于检测厌氧槽中的PH值且控制所述第一酸泵和所述第一碱泵。
可选的，所述酸罐与所述曝气槽通过管道连通且管道上设有第二酸泵，所述碱罐与所述曝气槽通过管道连通且管道上设有第二碱泵，所述曝气槽中设有第二PH检测仪，所述第二PH检测仪用于检测曝气槽中的PH值且控制所述第二酸泵和所述第二碱泵。
可选的，所述污水生物处理系统还包括清液槽，所述清液槽与所述沉降槽连通。
可选的，所述沉降槽中设有第一搅拌器。
可选的，所述厌氧槽中设有第二搅拌器，所述第二搅拌器远离所述第一出水口;所述厌氧槽中还设有ORP检测仪和DO检测仪。
本实用新型的实施例具有以下有益效果：
本实用新型结构简单，污水处理效果好，活性污泥能够循环利用，充分的把资源的利用率最大化，降低了使用成本，提高了经济效益。
