净水机废水处理系统和净水机废水处理控制方法

中国污水处理工程网 时间:2018-1-26 10:13:31

污水处理专利技术

  申请日2016.08.30

  公开(公告)日2016.12.07

  IPC分类号C02F1/00; G05D9/12

  摘要

  本发明公开了一种净水机废水处理系统,该净水机废水处理系统包括净水机主机、净水输出装置、废水收集装置和水位检测器,净水机主机包括控制器,在净水机主机上设置进水口、废水出口和净水出口,进水口适于与水源相连;净水输出装置包括净水输出模块和提示模块,净水输出模块与净水出口相连;废水收集装置包括箱体,箱体内限定出废水容纳腔,在废水容纳腔上设置废水进口,废水进口与废水出口相连;水位检测器用于检测废水容纳腔内废水的水位信息;控制器分别与水位检测器和提示模块电相连,用于控制提示模块来提示废水的水位信息。该系统可以收集净水机产生的废水,方便地提醒用户当前收集的废水情况。本发明还公开了一种净水机废水处理控制方法。

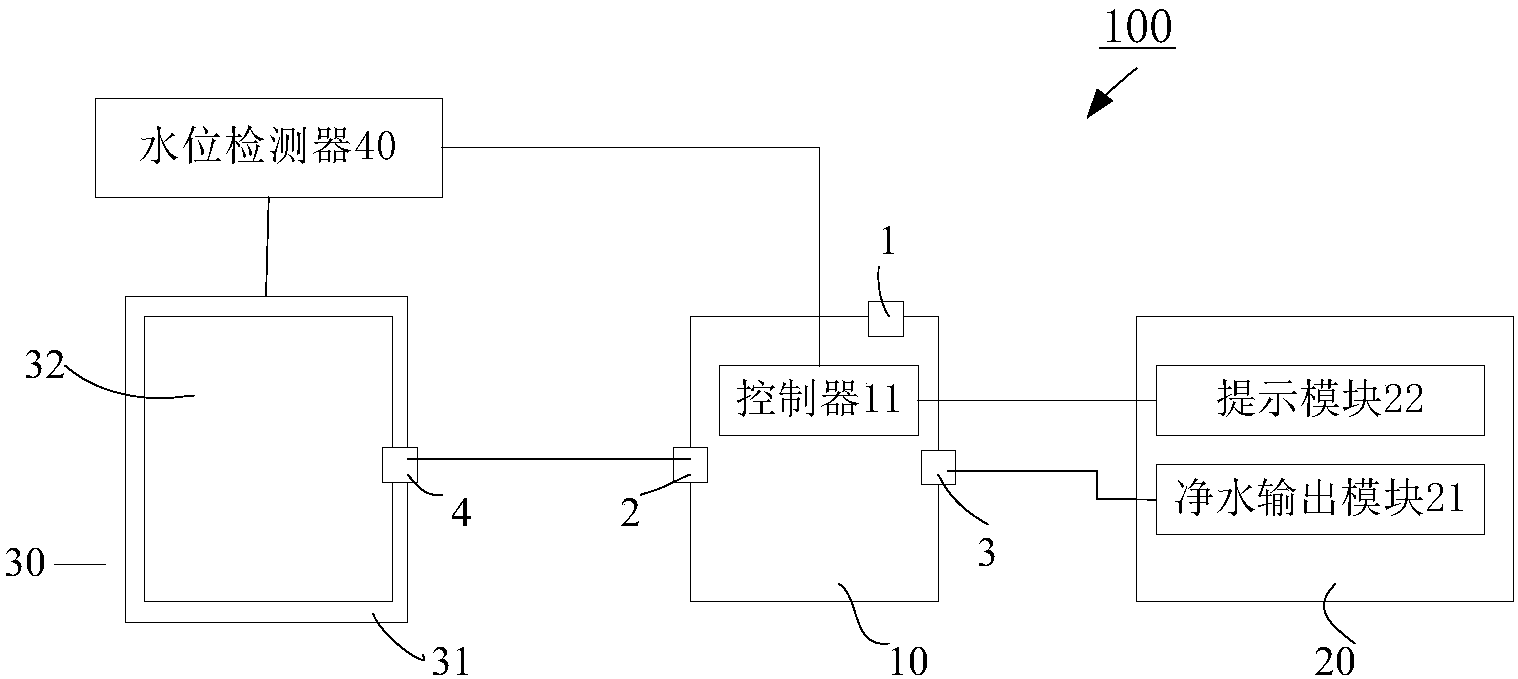

  摘要附图



  权利要求书

  1.一种净水机废水处理系统,其特征在于,包括:

  净水机主机,所述净水机主机包括控制器,且在所述净水机主机上设置进水口、废水出口和净水出口,其中,所述进水口适于与水源相连;

  净水输出装置,所述净水输出装置包括净水输出模块和提示模块,所述净水输出模块与所述净水出口相连;

  废水收集装置,所述废水收集装置包括箱体,所述箱体内限定出废水容纳腔,且在所述废水容纳腔上设置废水进口,所述废水进口与所述废水出口相连;

  水位检测器,用于检测所述废水容纳腔内废水的水位信息;

  所述控制器,分别与所述水位检测器和所述提示模块电相连,用于控制所述提示模块来提示所述废水的水位信息。

  2.如权利要求1所述的净水机废水处理系统,其特征在于,所述废水收集装置还包括:

  排放开关,所述箱体上还设置废水出口,所述排放开关与所述废水出口相连,且所述排放开关与所述控制器电连接,所述控制器在根据所述废水的水位信息判断废水的水位达到排放阈值时控制所述排放开关打开。

  3.如权利要求2所述的净水机废水处理系统,其特征在于,所述控制器还用于在根据所述废水的水位信息判断废水的水位小于所述排放阈值时控制所述排放开关关闭。

  4.如权利要求3所述的净水机废水处理系统,其特征在于,所述控制器还用于记录预设时间段内用户使用所述废水收集装置所收集的废水的流量,并控制所述提示模块提示流量信息。

  5.如权利要求1所述的净水机废水处理系统,其特征在于,所述提示模块包括显示屏。

  6.一种基于如权利要求1的净水机废水处理控制方法,其特征在于,包括以下步骤:

  获取废水收集装置内收集的废水的水位信息;以及

  控制净水输出装置的提示模块提示所述水位信息。

  7.如权利要求6所述的净水机废水处理控制方法,其特征在于,还包括:

  根据所述废水的水位信息判断所述废水收集装置内收集的废水水位是否达到排放阈值;以及

  如果所述废水收集装置内收集的废水水位达到所述排放阈值,则控制所述废水收集装置内的废水排出。

  8.如权利要求7所述的净水机废水处理控制方法,其特征在于,还包括:

  如果所述废水收集装置内收集的废水水位小于所述排放阈值,则控制所述废水收集装置内的废水停止排出。

  9.如权利要求8所述的净水机废水处理控制方法,其特征在于,还包括:

  记录预设时间段内用户使用所述废水收集装置所收集的废水的流量,并控制所述提示模块提示流量信息。

  说明书

  净水机废水处理系统和净水机废水处理控制方法

  技术领域

  本发明属于电器制造技术领域,尤其涉及一种净水机废水处理系统,以及一种净水机废水处理控制方法。

  背景技术

  家用净水机一般是以厨下式净水机为主,并且厨下净水机会产生很多废水,通常用户对废水直接排掉;或者根本就不知道会产生废水,安装的时候直接将废水管接入下水管。

  一方面传统的废水处理方法,浪费用水,或用户直接用盆和桶接废水,但是通常会在接满水时而不知,甚至水满溢出而弄湿整个房间。

  因此,如何处理废水成为厨下净水机的研究重点。为此,市面上的净水机通常将废水直接排掉,或采用废水水龙头,这样无法对废水进行收集,虽然从一定程度上达到了节约废水的目的,但无法从根本上解决用户对废水节约利用。

  发明内容

  本发明旨在至少在一定程度上解决相关技术中的技术问题之一。

  为此,本发明需要提出一种净水机废水处理系统,该系统可以收集废水并及时提供收集废水情况,提高对废水的利用率。

  本发明另一方面还提出一种净水机废水处理控制方法。

  为了解决上述问题,本发明一方面提出的净水机废水处理系统,包括:净水机主机,所述净水机主机包括控制器,且在所述净水机主机上设置进水口、废水出口和净水出口,其中,所述进水口适于与水源相连;净水输出装置,所述净水输出装置包括净水输出模块和提示模块,所述净水输出模块与所述净水出口相连;废水收集装置,所述废水收集装置包括箱体,所述箱体内限定出废水容纳腔,且在所述废水容纳腔上设置废水进口,所述废水进口与所述废水出口相连;水位检测器,用于检测所述废水容纳腔内废水的水位信息;所述控制器,分别与所述水位检测器和所述提示模块电相连,用于控制所述提示模块来提示所述废水的水位信息。

  本发明实施例的净水机废水处理系统,通过废水收集装置可以实现对净水机主机制水时产生的废水的收集,收集的废水可以供用户使用,节约用水,并在净水输出装置上实时提示当前收集的废水情况,用户在使用净水输出装置时可以随时了解,更加方便,进而可以及时处理无需担心废水水满而溢出。

  所述废水收集装置还包括:排放开关,所述箱体上还设置废水出口,所述排放开关与所述废水出口相连,且所述排放开关与所述控制器电连接,所述控制器在根据所述废水的水位信息判断废水的水位达到排放阈值时控制所述排放开关打开,可以避免用户没注意提示信息时而造成废水溢出。

  所述控制器还用于在根据所述废水的水位信息判断废水的水位小于所述排放阈值时控制所述排放开关关闭。

  另外,所述控制器还用于记录预设时间段内用户使用所述废水收集装置所收集的废水的流量,并控制所述提示模块提示流量信息。

  具体地,所述提示模块包括显示屏。

  为了解决上述问题,本发明还提出一种基于上述方面的净水机废水处理控制方法,该控制方法包括以下步骤:获取废水收集装置内收集的废水的水位信息;以及控制净水输出装置的提示模块提示所述水位信息。

  本发明实施例的净水机废水处理控制方法,通过废水收集装置可以实现对净水机主机制水时产生的废水的收集,收集的废水可以供用户使用,节约用水,并在净水输出装置上实时提示当前收集的废水情况,用户在使用净水输出装置时可以随时了解,更加方便,进而可以及时处理无需担心废水水满而溢出。

  为了避免用户没注意提示信息时而造成废水溢出,上述方法还包括:根据所述废水的水位信息判断所述废水收集装置内收集的废水水位是否达到排放阈值;以及如果所述废水收集装置内收集的废水水位达到所述排放阈值,则控制所述废水收集装置内的废水排出。

  如果所述废水收集装置内收集的废水水位小于所述排放阈值,则控制所述废水收集装置内的废水停止排出。

  另外,上述方法还包括:记录预设时间段内用户使用所述废水收集装置所收集的废水的流量,并控制所述提示模块提示流量信息。
