申请日2016.09.05
公开(公告)日2017.03.22
IPC分类号B65D88/68
摘要
本实用新型提供了一种污泥斗，属于污水处理设备领域，该污泥斗包括具有顶面开口和底面开口的斗体，斗体内设有搅拌杆和支杆，支杆的一端与搅拌杆的中部铰接，另一端与斗体内壁连接，搅拌杆的顶端伸出顶面开口，斗体外设有第一连杆和具有第一偏心轴的第一转盘，第一连杆的一端铰接搅拌杆的顶端，另一端铰接第一偏心轴，第一转盘连接有用于驱动其旋转的第一电机。本实用新型提供的污泥斗能够对污泥斗内的污泥进行搅拌，避免污泥堵塞污泥斗。

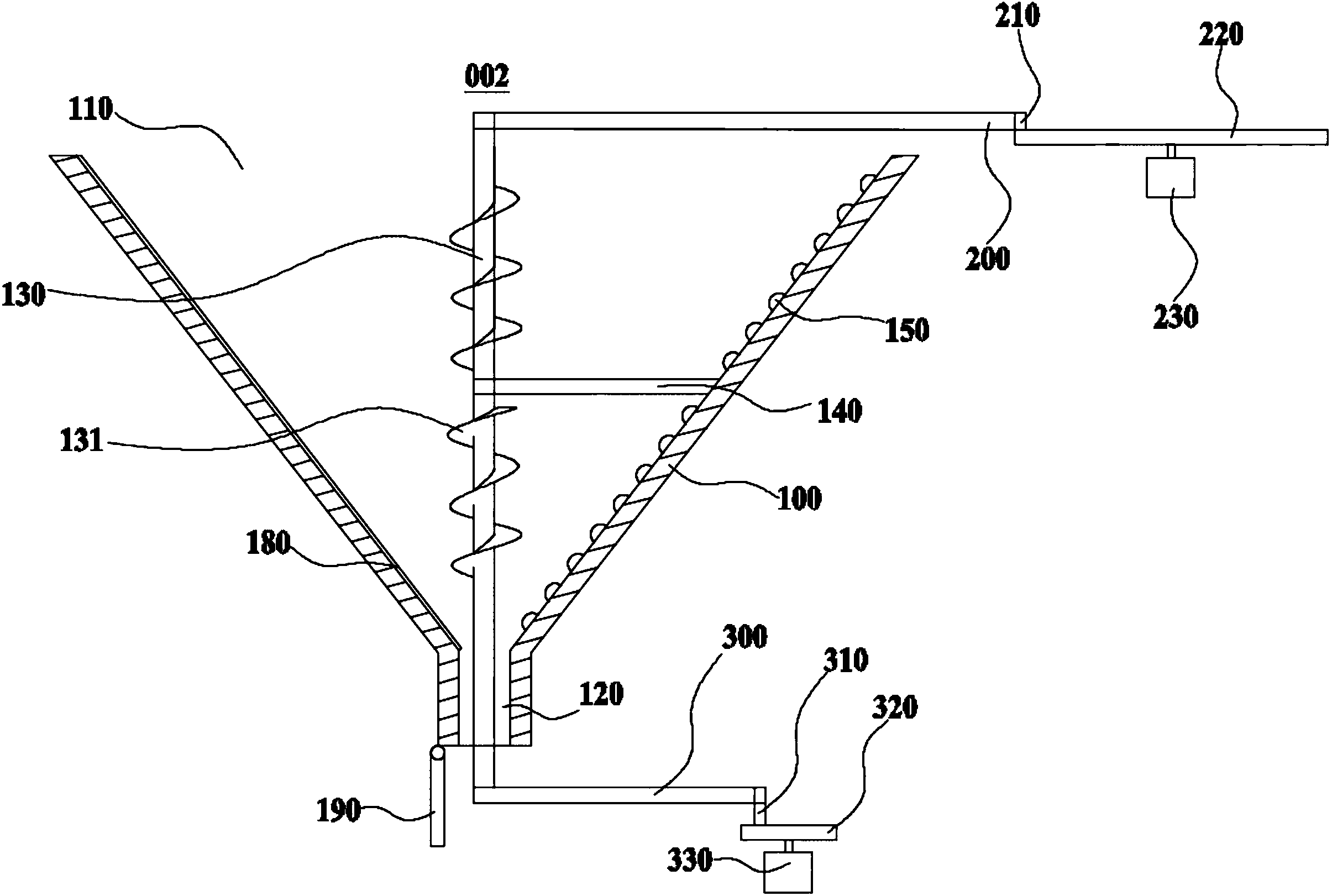

摘要附图
权利要求书
1.一种污泥斗，其特征在于，包括具有顶面开口和底面开口的斗体，所述斗体内设有搅拌杆和支杆，所述支杆的一端与所述搅拌杆的中部铰接，另一端与所述斗体内壁连接，所述搅拌杆的顶端伸出所述顶面开口，所述斗体外设有第一连杆和具有第一偏心轴的第一转盘，所述第一连杆的一端铰接所述搅拌杆的顶端，另一端铰接所述第一偏心轴，所述第一转盘连接有用于驱动其旋转的第一电机。
2.根据权利要求1所述的污泥斗，其特征在于，所述斗体外设有第二连杆和具有第二偏心轴的第二转盘，所述搅拌杆的底端伸出所述底面开口并铰接所述第二连杆的一端，所述第二连杆的另一端铰接所述第二偏心轴，所述第二转盘连接有用于驱动其旋转的第二电机。
3.根据权利要求2所述的污泥斗，其特征在于，所述顶面开口和所述底面开口的横截面均为圆形，所述顶面开口的半径是所述底面开口的半径的9-15倍，所述第一偏心轴与所述第一转盘圆心的距离为所述顶面开口的半径的0.3-0.5倍。
4.根据权利要求3所述的污泥斗，其特征在于，所述第二偏心轴与所述第二转盘圆心的距离为所述底面开口的半径的0.3-0.5倍。
5.根据权利要求1所述的污泥斗，其特征在于，所述斗体内壁设有间隔布置的凸起部。
6.根据权利要求1所述的污泥斗，其特征在于，所述搅拌杆的杆身设有螺旋叶片。
7.根据权利要求1所述的污泥斗，其特征在于，所述斗体上开设有多个沿其高度方向布置的条形孔，每个所述条形孔内均设有可拆卸的推板。
8.根据权利要求7所述的污泥斗，其特征在于，所述推板的外表面设有把手。
9.根据权利要求7所述的污泥斗，其特征在于，所述斗体的内壁设有多个沿其高度方向布置的条形胶条，所述条形胶条与所述条形孔沿所述斗体的周向交替布置。
10.根据权利要求1所述的污泥斗，其特征在于，所述斗体底部设有用于封闭所述底面开口的底盖，所述底盖的一端与所述斗体铰接。
说明书
污泥斗
技术领域
本实用新型涉及污水处理设备领域，具体而言，涉及一种污泥斗。
背景技术
在污水处理过程中，沉淀池沉淀得到的污泥需要使用压滤机过滤，随后将过滤后的污泥进行填埋处理。压滤机排出的污泥一般使用污泥斗进行收集，并由污泥斗排出、装袋进行后续处理，采用污泥斗收集污泥能够避免污泥泄露到四周，污染工作环境，但是在使用现有的污泥斗时，污泥斗的排料口很容易被污泥堵塞，影响污泥的排放。
实用新型内容
本实用新型提供了一种污泥斗，能够对污泥斗内的污泥进行搅拌，避免污泥堵塞污泥斗。
本实用新型是这样实现的：
一种污泥斗，包括具有顶面开口和底面开口的斗体，所述斗体内设有搅拌杆和支杆，所述支杆的一端与所述搅拌杆的中部铰接，另一端与所述斗体内壁连接，所述搅拌杆的顶端伸出所述顶面开口，所述斗体外设有第一连杆和具有第一偏心轴的第一转盘，所述第一连杆的一端铰接所述搅拌杆的顶端，另一端铰接所述第一偏心轴，所述第一转盘连接有用于驱动其旋转的第一电机。
进一步的，所述斗体外设有第二连杆和具有第二偏心轴的第二转盘，所述搅拌杆的底端伸出所述底面开口并铰接所述第二连杆的一端，所述第二连杆的另一端铰接所述第二偏心轴，所述第二转盘连接有用于驱动其旋转的第二电机。
进一步的，所述顶面开口和所述底面开口的横截面均为圆形，所述顶面开口的半径是所述底面开口的半径的9-15倍，所述第一偏心轴与所述第一转盘圆心的距离为所述顶面开口的半径的0.3-0.5倍。
进一步的，所述第二偏心轴与所述第二转盘圆心的距离为所述底面开口的半径的0.3-0.5倍。
进一步的，所述斗体内壁设有间隔布置的凸起部。
进一步的，所述搅拌杆的杆身设有螺旋叶片。
进一步的，所述斗体上开设有多个沿其高度方向布置的条形孔，每个所述条形孔内均设有可拆卸的推板。
进一步的，所述推板的外表面设有把手。
进一步的，所述斗体的内壁设有多个沿其高度方向布置的条形胶条，所述条形胶条与所述条形孔沿所述斗体的周向交替布置。
进一步的，所述斗体底部设有用于封闭所述底面开口的底盖，所述底盖的一端与所述斗体铰接。
本实用新型的有益效果是：本实用新型提供的污泥斗，在斗体内设有中部与斗体内壁连接的搅拌杆，搅拌杆的顶部连接有连杆，连杆连接有转盘的偏心轴，当转盘旋转时，偏心轴随转盘旋转并带动连杆及与连杆连接的搅拌杆的顶部沿圆形轨迹转动，使斗体内的污泥搅拌均匀，避免污泥淤积在斗体内难以排放。
