申请日2016.09.05
公开(公告)日2017.04.05
IPC分类号C02F11/12
摘要
本实用新型提供了一种污泥中转过滤系统，属于污水处理设备领域，该污泥中转过滤系统包括中转池和压滤机，中转池内设有搅拌装置，中转池的底部连通有污泥转运通道，污泥转运通道内设有沿其长度方向布置的转轴，转轴上设有螺旋叶片，转轴连接有驱动电机，污泥转运通道与压滤机连通。本实用新型提供的污泥中转过滤系统能够将污泥连续稳定的输送到压滤机进行处理。

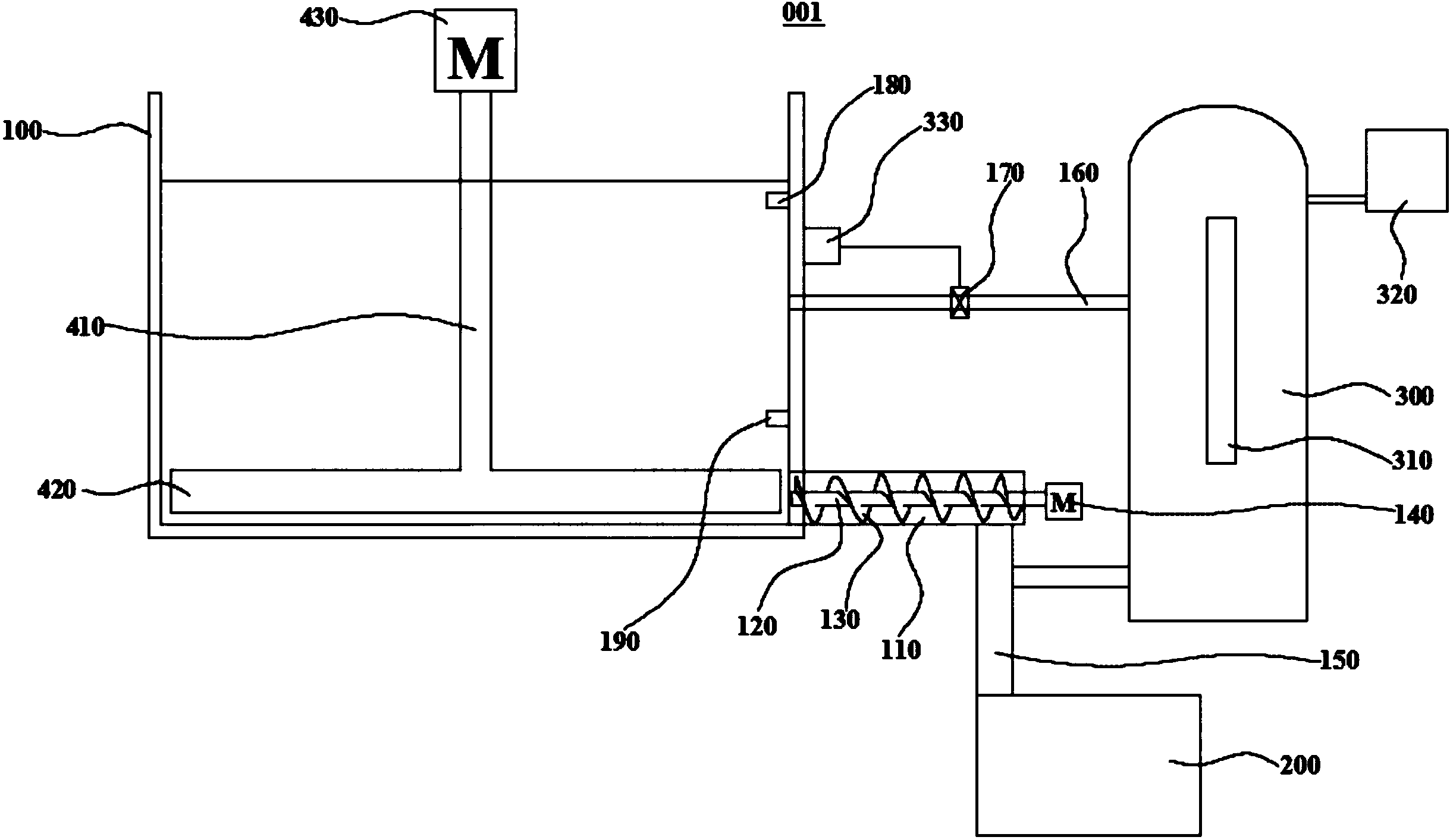

摘要附图
权利要求书
1.一种污泥中转过滤系统，其特征在于，包括中转池和压滤机，所述中转池内设有搅拌装置，所述中转池的底部连通有污泥转运通道，所述污泥转运通道内设有沿其长度方向布置的转轴，所述转轴上设有螺旋叶片，所述转轴连接有驱动电机，所述污泥转运通道与所述压滤机连通。
2.根据权利要求1所述的污泥中转过滤系统，其特征在于，所述污泥转运通道与所述压滤机之间通过排料管连通，所述排料管的中部还连通有储水罐。
3.根据权利要求2所述的污泥中转过滤系统，其特征在于，所述储水罐通过补水管与所述中转池连通，所述补水管上设有电磁阀。
4.根据权利要求3所述的污泥中转过滤系统，其特征在于，所述污泥中转过滤系统还包括第一液位传感器、第二液位传感器和控制器，其中，
所述第一液位传感器设于所述中转池顶部的侧壁，用于检测所述中转池内的液位，并将检测的第一液位信号传递到所述控制器;
所述第二液位传感器设于所述中转池底部的侧壁，用于检测所述中转池内的液位，并将检测的第二液位信号传递到所述控制器;
所述控制器用于接收所述第一液位信号和所述第二液位信号，并控制所述电磁阀连通或截断。
5.根据权利要求2-4中任一项所述的污泥中转过滤系统，其特征在于，所述储水罐内设有加热装置。
6.根据权利要求2-4中任一项所述的污泥中转过滤系统，其特征在于，所述污泥中转过滤系统还包括用于向所述储水罐添加絮凝剂的絮凝剂加药箱。
7.根据权利要求1所述的污泥中转过滤系统，其特征在于，所述搅拌装置包括搅拌轴和设置在所述搅拌轴底部的搅拌叶片，所述搅拌轴的顶部设有用于驱动其转动的搅拌电机。
8.根据权利要求7所述的污泥中转过滤系统，其特征在于，所述中转池的横截面为圆形，所述搅拌轴的中部设有水平布置的中部叶片，所述中部叶片的横截面形状为圆心角为180°-270°的扇形。
9.根据权利要求8所述的污泥中转过滤系统，其特征在于，所述中部叶片的半径为所述中转池半径的0.75-1倍。
10.根据权利要求8所述的污泥中转过滤系统，其特征在于，所述中转池的内侧壁设有刮板，所述刮板的底面接触所述中部叶片的上表面。
说明书
污泥中转过滤系统
技术领域
本实用新型涉及污水处理设备领域，具体而言，涉及一种污泥中转过滤系统。
背景技术
在污水处理过程中，需要将沉淀池底部堆积的污泥通过管道输送到压滤机过滤，随后将过滤后的污泥进行填埋处理。但是污泥的浓度在输送管道中会不断的变化，不仅直接影响到压滤机工作的稳定性，同时高浓度的污泥也容易堵塞管道，影响压滤作业的进行;而且沉淀池需要较长的时间沉淀污泥，导致压滤机只能间歇性工作，影响到压滤机作业的连续性，降低了作业效率。
实用新型内容
本实用新型提供了一种污泥中转过滤系统，能够将污泥搅拌均匀并持续的输送到压滤机进行处理。
本实用新型是这样实现的：
一种污泥中转过滤系统，包括中转池和压滤机，中转池内设有搅拌装置，中转池的底部连通有污泥转运通道，污泥转运通道内设有沿其长度方向布置的转轴，转轴上设有螺旋叶片，转轴连接有驱动电机，污泥转运通道与压滤机连通。
进一步的，污泥转运通道与压滤机之间通过排料管连通，排料管的中部还连通有储水罐。
进一步的，储水罐通过补水管与中转池连通，补水管上设有电磁阀。
进一步的，污泥中转过滤系统还包括第一液位传感器、第二液位传感器和控制器，其中，
第一液位传感器设于中转池顶部的侧壁，用于检测中转池内的液位，并将检测的第一液位信号传递到控制器;
第二液位传感器设于中转池底部的侧壁，用于检测中转池内的液位，并将检测的第二液位信号传递到控制器;
控制器用于接收第一液位信号和第二液位信号，并控制电磁阀连通或截断。
进一步的，储水罐内设有加热装置。
进一步的，污泥中转过滤系统还包括用于向储水罐添加絮凝剂的絮凝剂加药箱。
进一步的，搅拌装置包括搅拌轴和设置在搅拌轴底部的搅拌叶片，搅拌轴的顶部设有用于驱动其转动的搅拌电机。
进一步的，中转池的横截面为圆形，搅拌轴的中部设有水平布置的中部叶片，中部叶片的横截面形状为圆心角为180°-270°的扇形。
进一步的，中部叶片的半径为中转池半径的0.75-1倍。
进一步的，中转池的内侧壁设有刮板，刮板的底面接触中部叶片的上表面。
本实用新型的有益效果是：本实用新型提供的污泥中转过滤系统，采用具有搅拌装置的中转池集中存放各个沉淀池沉降得到的污泥，可以将中转池内搅拌均匀的污泥连续的提供到压滤机进行处理，同时中转池底端的侧壁连通有污泥转运通道，污泥转运通道内设置有转动的螺旋叶片将污泥输送到压滤机，也避免了污泥堵塞输送管道。
