申请日2016.08.30
公开(公告)日2017.04.12
IPC分类号C02F9/14; C02F11/04; C02F11/12; C02F103/20
摘要
本实用新型提供了一种土鸡养殖场的污水、粪便处理装置，包括饲养室，砂水分离机可以将杂质、沙砾等固体颗粒物分离，防止这些固体颗粒物对之后的装置内部造成损害，脱水装置将污水尽可能去尽，剩下干燥的粪渣方便分解，污水净化室采用目前先进的水处理设备，装置简单效果显著，可以缩减整个装置的规模，将面积利用率提升，布置更加紧凑、经济，脱水装置底部的一侧通过管道连接污水净化室，污水净化室的底部设有出水口，脱水装置底部的另一侧通过管道连接生物分解箱，生物分解箱采用新兴净化技术，利用菌群的分解能力分解粪便，产生有机物和二氧化碳等气体，加热装置可以客观地忽略环境因素的影响，从而提高装置在不同环境下的稳定性。

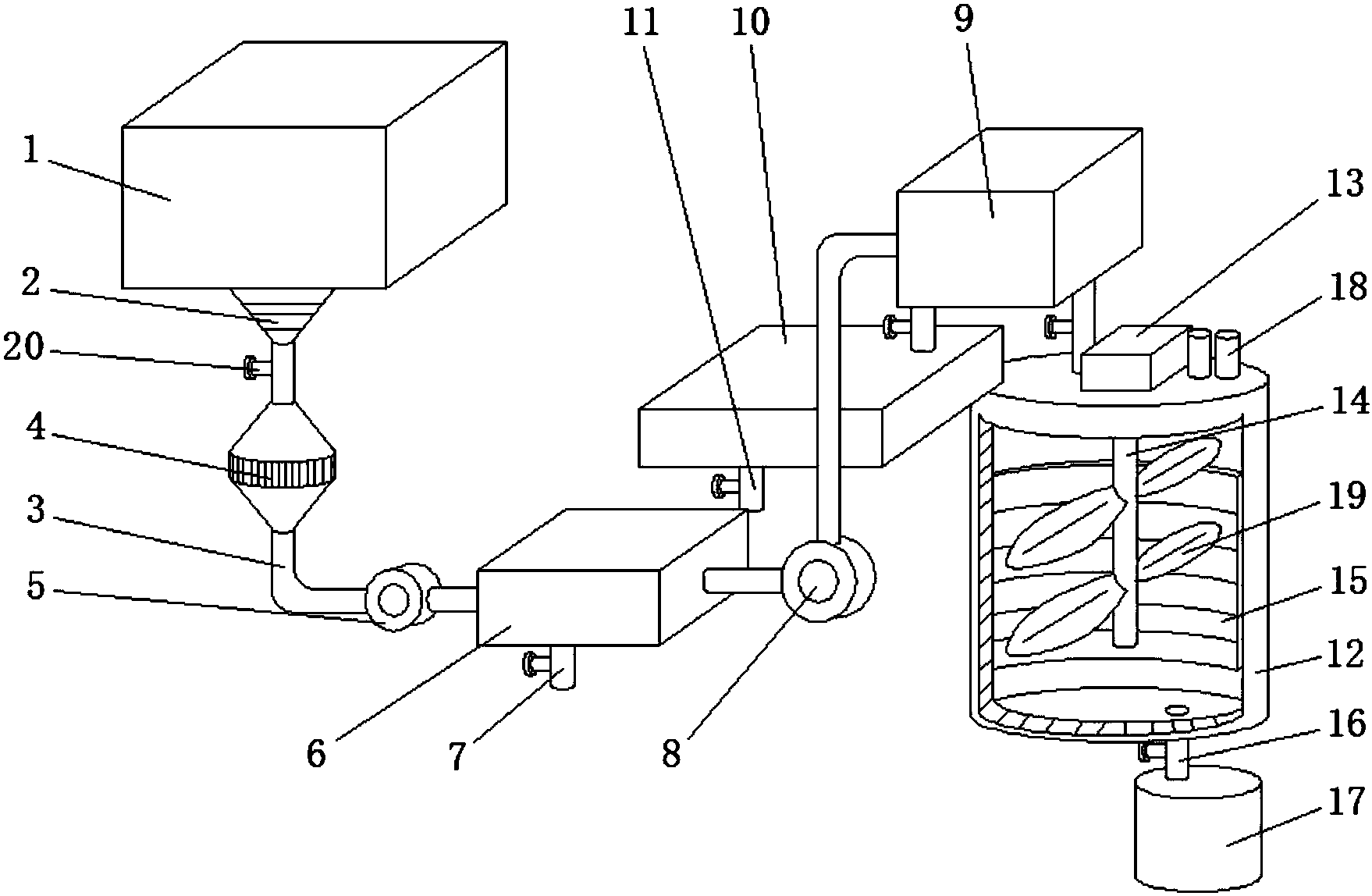

摘要附图
权利要求书
1.一种土鸡养殖场的污水、粪便处理装置，包括饲养室(1)，其特征在于，所述饲养室(1)的底部下污口(2)通过管道(3)连接碎切网栅(4)，所述碎切网栅(4)的底部通过管道(3)连接输送泵(5)，所述输送泵(5)通过管道(3)连接砂水分离机(6)，所述砂水分离机(6)的底部设有杂质出口(7)，所述砂水分离机(6)的右侧通过管道(3)连接提升泵(8)，所述提升泵(8)的顶部通过管道(3)连接脱水装置(9)，所述脱水装置(9)底部的一侧通过管道(3)连接污水净化室(10)，所述污水净化室(10)的底部设有出水口(11)，所述脱水装置(9)底部的另一侧通过管道(3)连接生物分解箱(12)，所述生物分解箱(12)的顶部设有电机(13)，所述电机(13)底部的输出轴固定连接有贯穿生物分解箱(12)上表面的搅拌杆(14)，所述生物分解箱(12)的内层设有加热装置(15)，所述生物分解箱(12)的底部设有有机物出口(16)，所述有机物出口(16)卡接肥料桶(17)。
2.根据权利要求1所述的一种土鸡养殖场的污水、粪便处理装置，其特征在于，所述电机(13)的一侧设有填料口和出气口(18)，所述填料口上设有端盖，所述出气口(18)上设有滤网。
3.根据权利要求1所述的一种土鸡养殖场的污水、粪便处理装置，其特征在于，所述搅拌杆(14)上设有搅拌叶片(19)，所述搅拌叶片(19)为穿孔式结构且搅拌叶片(19)的周围设有锯齿。
4.根据权利要求1所述的一种土鸡养殖场的污水、粪便处理装置，其特征在于，所述加热装置(15)为多加热管并列结构，所述加热装置(15)的表面密封焊接有防护钢板。
5.根据权利要求1所述的一种土鸡养殖场的污水、粪便处理装置，其特征在于，所述下污口(2)下方的管道(3)上、杂质出口(7)上、脱水装置(9)与污水净化室(10)之间的管道(3)上、出水口(11)上、脱水装置(9)与生物分解箱(12)之间的管道(3)上和有机物出口(16)上均设有电磁阀(20)。
说明书
一种土鸡养殖场的污水、粪便处理装置
技术领域
本实用新型涉及一种污水、粪便处理装置，特别涉及一种土鸡养殖场的污水、粪便处理装置。
背景技术
原装置属于大型粪便处理装置技术领域，占地面积大，耗材广，预设施工序繁复，因而不经济，在现今水处理净化系统发展完善的时代，原装置处理的周期长，沼气池与过滤池池底的粪渣易板结，除此以外，采用堆肥发酵的传统方法效果一定，但是受环境的影响大，冬季温度低要一个月才能完成一次工作循环。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种土鸡养殖场的污水、粪便处理装置，可以省去多余的占地面积，减小整个装置的体积，快速、便捷地循环工作，可以忽略环境因素，减小外界条件的制约，利用新兴净化技术可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种土鸡养殖场的污水、粪便处理装置，包括饲养室，所述饲养室的底部下污口通过管道连接碎切网栅，所述碎切网栅的底部通过管道连接输送泵，所述输送泵通过管道连接砂水分离机，所述砂水分离机的底部设有杂质出口，所述砂水分离机的右侧通过管道连接提升泵，所述提升泵的顶部通过管道连接脱水装置，所述脱水装置底部的一侧通过管道连接污水净化室，所述污水净化室的底部设有出水口，所述脱水装置底部的另一侧通过管道连接生物分解箱，所述生物分解箱的顶部设有电机，所述电机底部的输出轴固定连接有贯穿生物分解箱上表面的搅拌杆，所述生物分解箱的内层设有加热装置，所述生物分解箱的底部设有有机物出口，所述有机物出口卡接肥料桶。
作为本实用新型的一种优选技术方案，所述电机的一侧设有填料口和出气口，所述填料口上设有端盖，所述出气口上设有滤网。
作为本实用新型的一种优选技术方案，所述搅拌杆上设有搅拌叶片，所述搅拌叶片为穿孔式结构且搅拌叶片的周围设有锯齿。
作为本实用新型的一种优选技术方案，所述加热装置为多加热管并列结构，所述加热装置的表面密封焊接有防护钢板。
作为本实用新型的一种优选技术方案，所述下污口下方的管道上、杂质出口上、脱水装置与污水净化室之间的管道上、出水口上、脱水装置与生物分解箱之间的管道上和有机物出口上均设有电磁阀。
与现有技术相比本实用新型所达到的有益效果是：可以缩减整个装置的规模，将面积利用率提升，布置更加紧凑、经济，生物分解箱采用新兴净化技术，利用菌群的分解能力分解粪便，产生有机物和二氧化碳等气体，加入的加热装置可以客观地忽略环境因素的影响，从而提高装置在不同环境下的稳定性，砂水分离机可以将杂质、沙砾等固体颗粒物分离，防止这些固体颗粒物对之后的装置内部造成损害，脱水装置底部的一侧通过管道连接污水净化室，脱水装置将污水尽可能去尽，剩下干燥的粪渣方便分解，污水净化室采用目前先进的水处理设备，装置简单效果显著。
