申请日2016.08.29
公开(公告)日2016.12.14
IPC分类号C02F9/14
摘要
本发明公开了一种生物净化与光催化耦合的污水处理装置，包括呈圆筒型的反应器，反应器分为外层生物净化部和内层光催化反应部，生物净化部和光催化反应部呈同心圆设置，生物净化部和光催化反应部之间设有带孔隔板;生物净化部纵向上依次包括生态填料层和承托层;光催化反应部内设有多层光催化膜和多个紫外灯，光催化反应部内侧壁上还附有反光层;生物净化部上端侧壁设有进水口，所述光催化反应部上端出水口与外部出水管连接;进水经生物净化部净化后穿过反应器下部带孔隔板流入光催化反应部，经过光催化反应部处理后从出水口流出反应器。本发明装置充分利用生态净化和光催化反应两种净化技术，达到协调增效对水中污染物去除的效果。

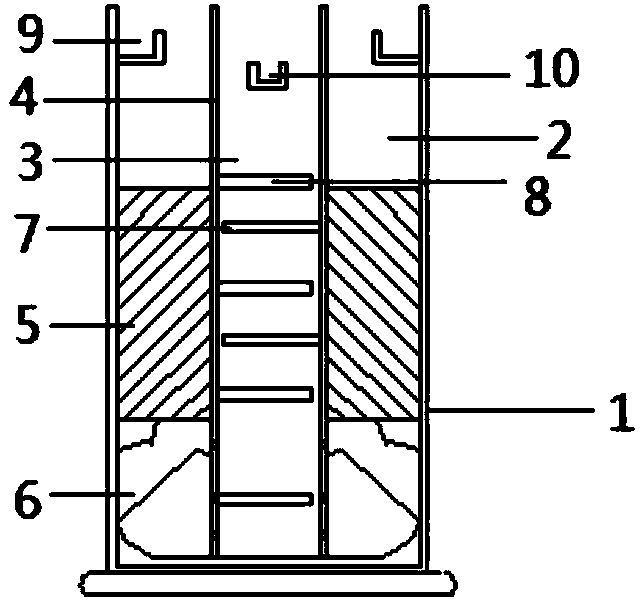

摘要附图
权利要求书
1.一种生物净化与光催化耦合的污水处理装置，其特征在于：包括呈圆筒型的反应器，反应器分为生物净化部和光催化反应部，所述生物净化部和光催化反应部呈同心圆设置，所述生物净化部和光催化反应部之间设有带孔隔板，所述生物净化部设置在光催化反应部的外围;所述生物净化部纵向上依次包括生态填料层和承托层;所述光催化反应部内设有多层光催化膜和多个紫外灯，其内侧壁上还附有反光层;所述生物净化部上端侧壁设有进水口，进水口为环形溢流堰结构;所述光催化反应部上端出水口与外部出水管连接，进水口为环形溢流堰结构;进水经生物净化部净化后穿过反应器下部带孔隔板流入光催化反应部，经过光催化反应部处理后从出水口流出反应器。
2.根据权利要求1所述生物净化与光催化耦合的污水处理装置，其特征在于：所述生态填料层的填料为生物填料球，所述生物填料球为聚烯烃塑料或聚氨酯制成的镂空球体。
3.根据权利要求1所述生物净化与光催化耦合的污水处理装置，其特征在于：所述承托层为石块层，所述石块层固定在反应器内。
4.根据权利要求1所述生物净化与光催化耦合的污水处理装置，其特征在于：所述生物净化部还设有布水器，所述布水器位于生态填料层上方。
5.根据权利要求1所述生物净化与光催化耦合的污水处理装置，其特征在于：所述生态填料层和承托层之间设有衬板。
说明书
一种生物净化与光催化耦合的污水处理装置
技术领域
本发明涉及一种生物净化与光催化耦合的污水处理装置，属于污水处理技术领域。
背景技术
随着工业技术和生活水平的日益发展，水资源污染情况也日益严重，各种混合水质的污水废水接踵而至，给现有的水处理设施正常运行甚至我国的水安全带来了极大的挑战。
由于污染物的形成方式及来源不同，水体中溶解或悬浮的污染种类众多、成分复杂、可生化性差，传统的水处理方法如生物降解、活性污泥法对不同污染物的去除效率有限，无法满足不断提高的出水水质要求，而多方法、多级别的串联处理会大幅度提高污水处理成本。
因此，目前亟需开发一种对各类污染物具有广谱适应性的新型复合水质净化技术及装置，以适应现代水体中污染物日益多样化的趋势。
发明内容
发明目的：本发明所要解决的技术问题是提供一种生物净化与光催化耦合的污水处理装置，该装置能够有效降解污水中的大多数污染物，具有净化效果好、适应性强、维护方便的优点。
为解决上述技术问题，本发明所采用的技术方案如下：
一种生物净化与光催化耦合的污水处理装置，包括呈圆筒型的反应器，反应器分为生物净化部和光催化反应部，所述生物净化部和光催化反应部呈同心圆设置，所述生物净化部和光催化反应部之间设有带孔隔板，所述生物净化部设置在光催化反应部的外围;所述生物净化部纵向上依次包括生态填料层和承托层;所述光催化反应部内设有多层光催化膜和多个紫外灯，其内侧壁上还附有反光层;所述生物净化部上端侧壁设有进水口，进水口为环形溢流堰结构;所述光催化反应部上端出水口与外部出水管连接，进水口为环形溢流堰结构;进水经生物净化部净化后穿过反应器下部带孔隔板流入光催化反应部，经过光催化反应部处理后从出水口流出反应器。
其中，所述生态填料层的填料为生物填料球，所述生物填料球为聚烯烃塑料或聚氨酯制成的镂空球体。
其中，所述承托层为石块层，所述石块层固定在反应器内。
其中，所述生物净化部还设有布水器，所述布水器位于生态填料层上方。
其中，所述生态填料层和承托层之间设有衬板，衬板起到分隔和支撑的作用。
与现有技术相比，本发明技术方案具有的有益效果为：
首先，本发明装置将生物净化与光催化降解集成于一体，能够协调增效降低水中各类污染物的浓度，提高水质净化效率;
其次，本发明反应器内的水体呈淹没式，能够有效降低进水对于生物净化部(生态填料层)的扰动，水体流动平稳，可提高生物净化部对颗粒悬浮物的滤除效率，同时也增加了污水在生物净化部内的水力停留时间，提高生物净化部对水中有害物质的去除效率;
最后，本发明中生物净化部为两层结构，上层生态填料层不仅可以去除大部分悬浮物质，同时还能大幅降低微污染物的浓度;下层承托层不仅可以支撑生态填料层，还可以对水体起到一定的过滤作用，更可以对进入光催化反应部的水体起到分配作用，一定的级配使得进水更为均匀;
本发明装置结构简单、集成度高、维护方便，便于一体化处理，适用于各类污水处理场合。
