申请日2016.08.29
公开(公告)日2017.02.01
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理技术领域，公开了一种一体化复合生物载体污水处理设备，包括依次设置的厌氧池、缺氧池、好氧池、一沉池、高效混凝处理池、二沉池和紫外消毒池，厌氧池前端设置有进水口，厌氧池、缺氧池、好氧池内均装有填料，高效混凝处理池中安装有搅拌机，高效混凝处理池上还安装有加药泵，一沉池和二沉池中均安装有斜管填料，紫外消毒池上安装有紫外消毒器。解决了污水处理总磷不达标的问题，还提高了处理效率和运行稳定性，使得污水经处理后达到《城镇污水处理厂污染物排放标准》一级A标准要求。

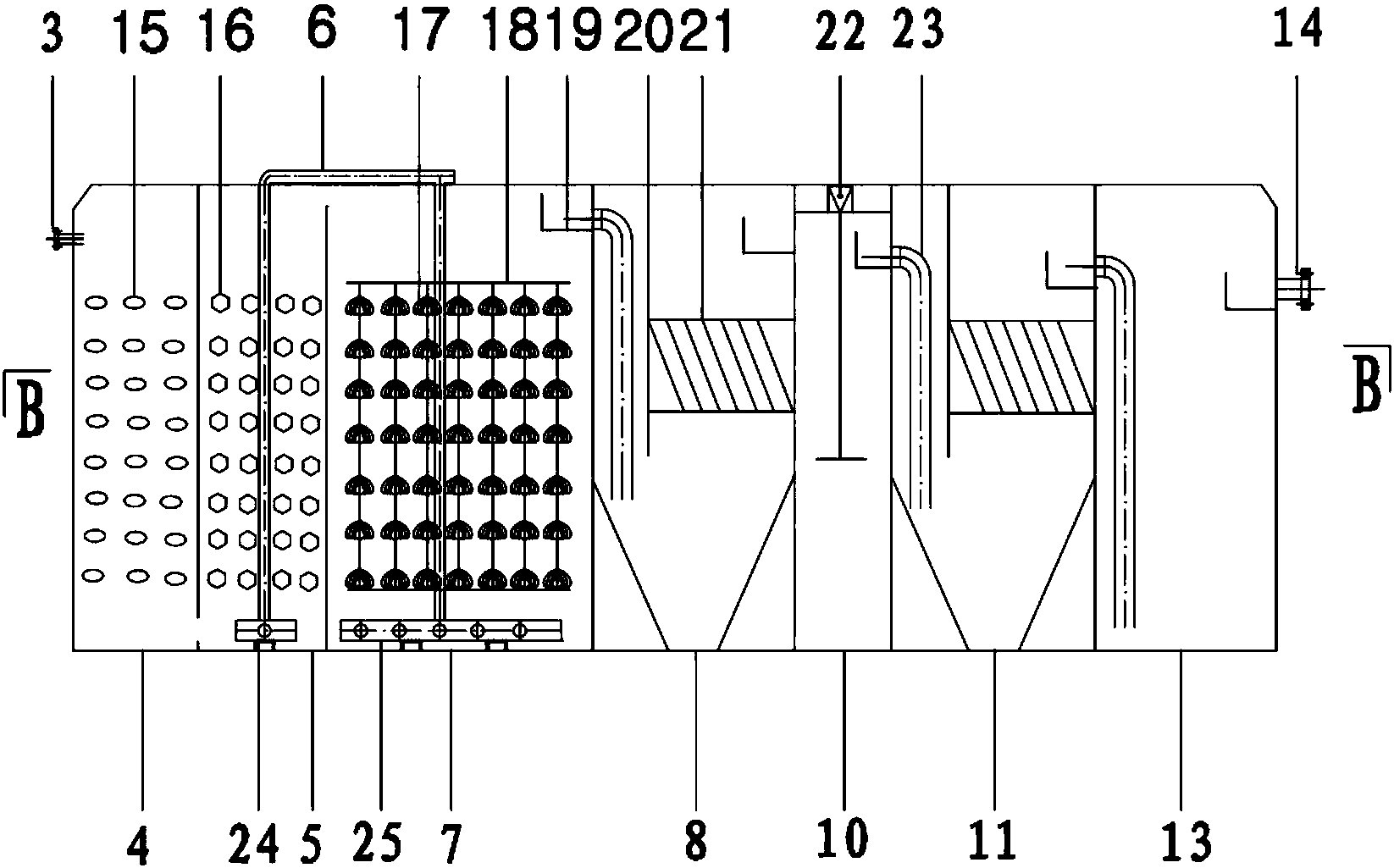

摘要附图
权利要求书
1.一种一体化复合生物载体污水处理设备，其特征在于：包括依次设置的厌氧池、缺氧池、好氧池、一沉池、高效混凝处理池、二沉池和紫外消毒池，所述厌氧池前端设置有污水进口，所述厌氧池与缺氧池底部连通，所述缺氧池与好氧池顶部连通，所述好氧池与一沉池、高效混凝处理池与二沉池、二沉池与紫外消毒池间通过水泵连接，所述一沉池与高效混凝处理池上部连通，所述厌氧池、缺氧池、好氧池内均装有填料，所述高效混凝处理池中安装有搅拌机，所述高效混凝处理池上还安装有加药泵，所述一沉池和二沉池中均安装有斜管填料，所述紫外消毒池上安装有紫外消毒器。
2.根据权利要求1所述的一体化复合生物载体污水处理设备，其特征在于：所述厌氧池中的填料为球形填料，所述球形填料的比表面积>800m2/m3。
3.根据权利要求1所述的一体化复合生物载体污水处理设备，其特征在于：所述缺氧池中的填料为六面体填料，所述六面体填料的比表面积>800m2/m3。
4.根据权利要求1所述的一体化复合生物载体污水处理设备，其特征在于：所述好氧池中的填料为酶浮填料，所述酶浮填料通过填料支架固定在好氧池中，所述酶浮填料的比表面积>800m2/m3。
5.根据权利要求1所述的一体化复合生物载体污水处理设备，其特征在于：所述一沉池与厌氧池、二沉池与厌氧池间还设置有污泥回流管，所述一沉池、二沉池还设置有排泥管。
6.根据权利要求1所述的一体化复合生物载体污水处理设备，其特征在于：所述缺氧池和好氧池内均设置有曝气系统，所述曝气系统通过曝气系统支架固定在缺氧池和好氧池底部，所述曝气系统与空气管连通，所述空气管连接有鼓风机。
7.根据权利要求1所述的一体化复合生物载体污水处理设备，其特征在于：所述水泵连接有配水管，所述一沉池和二沉池的配水管外侧设置有挡板。
8.根据权利要求1所述的一体化复合生物载体污水处理设备，其特征在于：所述好氧池、一沉池、高效混凝处理池、二沉池和紫外消毒池的出水口均设置有堰槽。
9.根据权利要求1所述的一体化复合生物载体污水处理设备，其特征在于：所述厌氧池、缺氧池、好氧池、一沉池、二沉池和紫外消毒池顶部均设置有检查口。
说明书
一种一体化复合生物载体污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种一体化复合生物载体污水处理设备。
背景技术
目前，熟知的一体化生活污水处理设备主要由生化处理+沉淀处理+消毒构成，也有由生化处理+沉淀处理+消毒+人工湿地处理构成。污水经调节池，从生化处理端进入一体化生活污水处理设备，由消毒或人工湿地端流出一体化生活污水处理设备，从而得到净化。但是，随着生活环境的恶化，国家环保部门对生活污水排放标准中总磷总氮的排放做出更高的要求，从而使得原有的各种一体化生活污水处理设备在处理生活污水时常有总磷排放达不到排放标准的情况，且现有的复合生物载体污水污染源多样，现有的污水处理设备已不能满足其处理需要。
因此，设计一种降低污水总磷排放、处理效率高、运行稳定的一体化复合生物载体污水处理设备成为本技术领域技术人员亟待解决的问题。
实用新型内容
本实用新型旨在提供一种一体化复合生物载体污水处理设备，不仅解决了污水处理总磷不达标的问题，还提高了处理效率和运行稳定性，可以处理多种污水，同时能处理复合生物载体污水，使得污水经处理后达到《城镇污水处理厂污染物排放标准》一级A标准要求。
本实用新型的技术方案是一种一体化复合生物载体污水处理设备，包括依次设置的厌氧池、缺氧池、好氧池、一沉池、高效混凝处理池、二沉池和紫外消毒池，所述厌氧池前端设置有进水口，所述厌氧池与缺氧池底部连通，所述缺氧池与好氧池顶部连通，所述好氧池与一沉池、高效混凝处理池与二沉池、二沉池与紫外消毒池间通过水泵连接，所述一沉池与高效混凝处理池上部连通，所述厌氧池、缺氧池、好氧池内均装有填料，所述填料上承载有活性污泥，所述高效混凝处理池中安装有搅拌机，所述高效混凝处理池上还安装有加药泵，所述一沉池和二沉池中均安装有斜管填料，所述紫外消毒池上安装有紫外消毒器。
进一步的，所述厌氧池中的填料为球形填料，所述球形填料的比表面积>800m2/m3。
进一步的，所述缺氧池中的填料为六面体填料，所述六面体填料的比表面积>800m2/m3。
进一步的，所述好氧池中的填料为酶浮填料，酶浮填料通过填料支架固定在好氧池中，所述酶浮填料的比表面积>800m2/m3。
进一步的，所述一沉池与厌氧池、二沉池与厌氧池间还设置有污泥回流管，所述一沉池、二沉池还设置有排泥管。
进一步的，所述缺氧池和好氧池内均设置有曝气系统，所述曝气系统通过曝气系统支架固定在缺氧池和好氧池底部，所述曝气系统与空气管连通，所述空气管连接有鼓风机。
进一步的，所述水泵连接有配水管，所述一沉池和二沉池的配水管外侧设置有挡板。
进一步的，所述好氧池、一沉池、高效混凝处理池、二沉池和紫外消毒池的出水口均设置有堰槽。
进一步的，所述厌氧池、缺氧池、好氧池、一沉池、二沉池和紫外消毒池顶部均设置有检查口。
本实用新型的有益效果是：本实用新型采用“A2/O工艺+一沉池+高效混凝处理池+二沉池+紫外消毒池”工艺，生活污水、空气和除磷药剂分别通过污水进口、鼓风机和加药泵引入本实用新型一体化复合生物载体污水处理设备，在一体化复合生物载体污水处理设备中的活性污泥、填料和除磷药剂的作用下，污水得到净化，解决了污水处理总磷不达标的问题，还提高了处理效率和运行稳定性，最终出水达到《城镇污水处理厂污染物排放标准》(GB-18918-2002)一级A标准。
