申请日2016.08.20
公开(公告)日2017.01.11
IPC分类号C02F9/14
摘要
一种集成化废水净化设备，包括化粪箱、过滤箱、抽水站和废水净化站，化粪箱一侧设有进水管，另一侧的上部通过连接管与过滤箱相连;所述的过滤箱内设有过滤器、二氧化氯净水器、反向冲洗器，所述的反向冲洗器、二氧化氯净水器设置在过滤器的下流;所述的过滤箱与抽水站相连，抽水站与废水净化站相连。本发明的优点和有益效果：利用低能耗抗污染MBR生物反应器，显著提高脱氮除磷能力，且处理效果高效、持续稳定创新采用臭氧+纯氧生化处理工艺，在强化消毒能力的同时，避免了堵塞问题，为满足边远地区、偏远地区水处理系统在空间、地域上的特殊需求，实现水处理技术装置化、标准化。

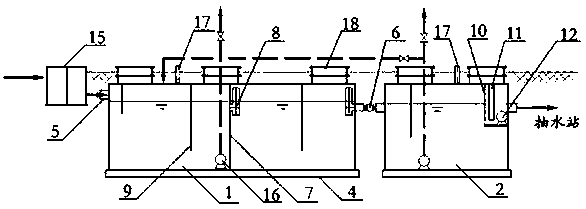

摘要附图
权利要求书
1.一种集成化废水净化设备，其特征在于：包括化粪箱、过滤箱、抽水站和废水净化站，所述的化粪箱、过滤箱和抽水站均安装在地面表层下，且其底部均安置在预制的混凝土板上，化粪箱一侧设有进水管，另一侧的上部通过连接管与过滤箱相连，所述的化粪箱和过滤箱均包括箱体、箱体外侧的加强筋、箱体顶部的透气窗，化粪箱箱体内分为两个化粪室，两个化粪室之间的隔板上方设有三通管，化粪室上方竖直设有导流板，导流板与箱体底部具有间隙;所述的过滤箱内设有过滤器、二氧化氯净水器、反向冲洗器，所述的反向冲洗器、二氧化氯净水器设置在过滤器的下流;所述的过滤箱与抽水站相连，抽水站与废水净化站相连。
2.根据权利要求1所述的一种集成化废水净化设备，其特征在于：所述的废水净化站包括箱体，箱体内设有曝气室、膜室、产品水隔室和设备室，设备室内设有水泵和送风机，送风机通过阀门和送气管与曝气室、膜室及产品水隔室相连通，送气管末端设有曝气头，膜室中设有膜组件，膜组件通过设有真空计的管路与水泵相连通，水泵另一端通过设有流量计的管路与产品水隔室相连通，所述的膜组件与水泵之间的管路上还与一个反冲洗泵相连。
3.根据权利要求2所述的一种集成化废水净化设备，其特征在于：所述的产品水隔室中设有紫外线消毒器。
4.根据权利要求2所述的一种集成化废水净化设备，其特征在于：所述的进水口前端设有粗滤箱，粗滤箱中设有设有过滤栅网或目筛。
5.根据权利要求4所述的一种集成化废水净化设备，其特征在于：所述的化粪箱、过滤箱底部设有污泥泵。
6.根据权利要求4所述的一种集成化废水净化设备，其特征在于：所述的化粪箱、过滤箱顶部设有一个排气孔。
7.根据权利要求4所述的一种集成化废水净化设备，其特征在于：所述的箱体的底面四周设有多个三角形阻流板。
8.根据权利要求4所述的一种集成化废水净化设备，其特征在于：所述的三通管具有三个开口，水平朝向的进水口、朝上的检查孔和朝下的出水口，其中进水口水平与所述隔板相连通，检查孔竖直设置在出水口上方，所有的水都被引导通过三通管，水中浮动物被困在检查孔下方的垂直管道中。
9.根据权利要求4所述的一种集成化废水净化设备，其特征在于：所述的二氧化氯净水器包括药剂管、药剂管顶端的药剂添加口和药剂管底部的渗水孔，药剂添加口设置在过滤箱的透气窗中，药剂添加口上设有可移除的盖体。
10.根据权利要求4所述的一种集成化废水净化设备，其特征在于：所述的多孔排水管下方设有混凝土板，在混凝土板上与多孔排水管平行设有多条排水槽。
说明书
集成化废水净化设备
技术领域
本发明属于水处理设备，特别涉及一种物联网、集成化废水净化设备。
背景技术
目前，我国水处理技术与设备主要用于大规模的工业用水和城市集中用水，而适合远离城市水处理管网的小流量、分散型水处理系统虽然在结构上将多个工艺合并、组合在同一套设备之内，但很多还只是照搬传统工艺，只是城市水处理的缩小版，存在就地收集难、处理效率低、投资高、污泥处理不当、占地面积大且适用性和可扩展延伸性不强等问题。同时，设备普遍存在技术性能不稳定、处理效果不理想，污水仅能去除有机物功能，而忽视了脱氮和除磷;饮水用仅消除水源中的可见杂质，而无法处理不容易被看到的胶体以及无法看到的病菌等，使得出水水质不能达标。且处理后的污泥常常被大规模填埋，资源化利用低。加之设备后期监管较为困难、维护成本较高，导致现有水处理设施正常运转率不高，难以满足远离城市的边远、偏远区域对水处理技术、设备在性能高效稳定、处理效果有保证、运行维护简便等方面的日益增长需求。
发明内容
本发明所要解决的问题在于，克服现有技术的不足，提供一种分散式、小流量集成化废水净化设备。
本发明解决其技术问题是采取以下技术方案实现的：
一种集成化废水净化设备，包括化粪箱、过滤箱、抽水站和废水净化站，所述的化粪箱、过滤箱和抽水站均安装在地面表层下，且其底部均安置在预制的混凝土板上，化粪箱一侧设有进水管，另一侧的上部通过连接管与过滤箱相连，所述的化粪箱和过滤箱均包括箱体、箱体外侧的加强筋、箱体顶部的透气窗，化粪箱箱体内分为两个化粪室，两个化粪室之间的隔板上方设有三通管，化粪室上方竖直设有导流板，导流板与箱体底部具有间隙;所述的过滤箱内设有过滤器、二氧化氯净水器、反向冲洗器，所述的反向冲洗器、二氧化氯净水器设置在过滤器的下流;所述的过滤箱与抽水站相连，抽水站与废水净化站相连。
所述的废水净化站包括箱体，箱体内设有曝气室、膜室、产品水隔室和设备室，设备室内设有水泵和送风机，送风机通过阀门和送气管与曝气室、膜室及产品水隔室相连通，送气管末端设有曝气头，膜室中设有膜组件，膜组件通过设有真空计的管路与水泵相连通，水泵另一端通过设有流量计的管路与产品水隔室相连通，所述的膜组件与水泵之间的管路上还与一个反冲洗泵相连。
进一步的，所述的产品水隔室中设有紫外线消毒器。
进一步的，所述的二氧化氯净水器包括药剂管、药剂管顶端的药剂添加口和药剂管底部的渗水孔，药剂添加口设置在过滤箱的透气窗中，药剂添加口上设有可移除的盖体。
进一步的，所述的箱体的底面四周设有多个三角形阻流板。
进一步的，所述的化粪箱、过滤箱底部设有污泥泵。
进一步的，所述的化粪箱、过滤箱顶部设有一个排气孔。
进一步的，所述的三通管具有三个开口，水平朝向的进水口、朝上的检查孔和朝下的出水口，其中进水口水平与所述隔板相连通，检查孔竖直设置在出水口上方，所有的水都被引导通过三通管，水中浮动物被困在检查孔下方的垂直管道中。
进一步的，所述的化粪箱、过滤箱顶部设有一个排气孔。
进一步的，所述的多孔排水管下方设有混凝土板，在混凝土板上与多孔排水管平行设有多条排水槽。
所述的进水口前端设有粗滤箱，粗滤箱中设有设有过滤栅网或目筛，用于过滤废水中的大的固体颗粒。
基于现有小流量、分散水处理技术与装置的不足，采用低能耗抗污染MBR生物反应器污水处理工艺实现COD、BOD5的降解以及脱氮除磷功能，且不需要风机供氧，相比传统MBR工艺，能够大大降低能耗;臭氧+纯氧生化处理工艺在强化消毒能力的基础上，彻底解决了堵塞问题;多级反渗透制水系统，在保证出水水质的基础上有效保护反渗透膜表面不被污染;纤维类植物污泥堆肥化发酵工艺，产生沼气和有机肥料大幅提升资源化利用率。可很好满足远离城市排污管网、又不宜在当地建设水处理厂的小城镇、农村等边远地区和公路铁路服务区、维和部队户外生活、野外作业、自然风景区、工厂矿山等偏远地区的饮用水处理、生活污水处理、中水回收利用和污泥资源化利用需求。
本发明与现有技术相比具有显著的优点和有益效果：
1)自主研发低能耗抗污染MBR生物反应器，显著提高脱氮除磷能力，且处理效果高效、持续稳定。
2)创新采用臭氧+纯氧生化处理工艺，在强化消毒能力的同时，避免了堵塞问题。
3)研制多级反渗透制水系统，有效改善饮用水口感，且延长RO膜的使用寿命。
4)运用纤维类植物污泥堆肥化发酵工艺，变废为宝，提高资源化综合利用水平。
5)为满足边远地区、偏远地区水处理系统在空间、地域上的特殊需求，实现水处理技术装置化、标准化。
6)搭建水处理技术模块化资源库，基于“搭配组合”提供多功能、紧凑型、个性化综合解决方案，大幅提高适应性和灵活度。
7)核心处理工艺深度衍生应用，形成“原水+净水+污水+中水回收处理和污泥资源化利用”完备产业链，不断提高产品综合附加值。
