申请日2016.08.20
公开(公告)日2017.03.22
IPC分类号C02F9/04
摘要
本实用新型涉及一种污水处理装置，尤其涉及一种污水处理后再利用装置。本实用新型要解决的技术问题是提供一种处理彻底、操作简单、设计合理的污水处理后再利用装置。为了解决上述技术问题，本实用新型提供了这样一种污水处理后再利用装置，包括有推车、左侧板、圆盘、储水箱、顶板、第一电机、清洁剂箱、轴承座、第一连杆、第二连杆、活塞、出水管、活性炭、滑轨、滑块、第一齿条、横板、喷头、第一齿轮、第三连杆、第二齿条、转轴、第二齿轮、接头、第一软管、阀门、空心搅拌杆、搅拌箱、进水管、第一滤网、第二电机、挡板、第二软管。本实用新型达到了处理彻底、操作简单、设计合理的效果。

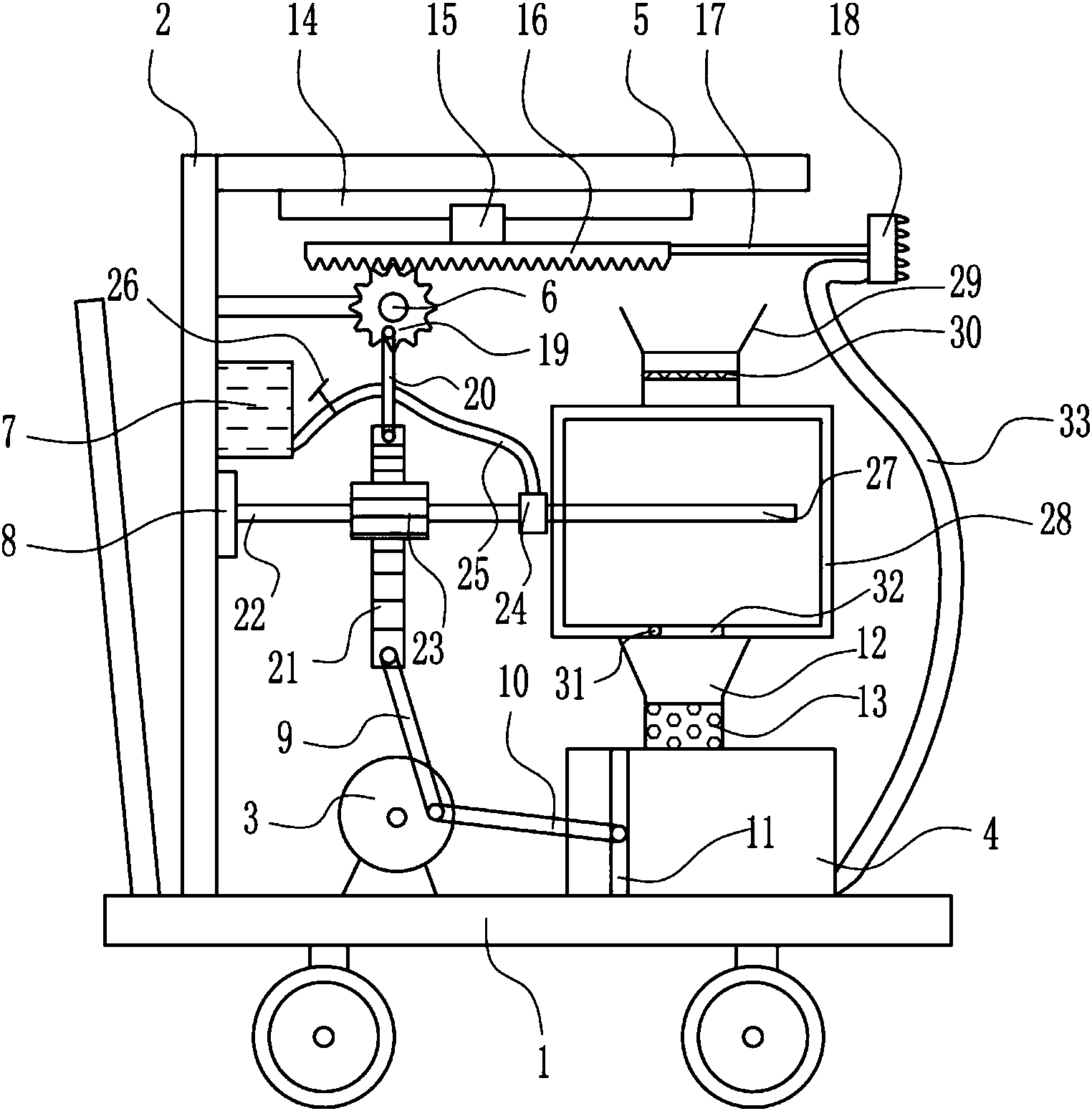

摘要附图
权利要求书
1.一种污水处理后再利用装置，其特征在于，包括有推车(1)、左侧板(2)、圆盘(3)、储水箱(4)、顶板(5)、第一电机(6)、清洁剂箱(7)、轴承座(8)、第一连杆(9)、第二连杆(10)、活塞(11)、出水管(12)、活性炭(13)、滑轨(14)、滑块(15)、第一齿条(16)、横板(17)、喷头(18)、第一齿轮(19)、第三连杆(20)、第二齿条(21)、转轴(22)、第二齿轮(23)、接头(24)、第一软管(25)、阀门(26)、空心搅拌杆(27)、搅拌箱(28)、进水管(29)、第一滤网(30)、第二电机(31)、挡板(32)、第二软管(33)，推车(1)的车板上从左至右依次设有左侧板(2)、圆盘(3)和储水箱(4)，左侧板(2)上从上至下依次设有顶板(5)、第一电机(6)、清洁剂箱(7)和轴承座(8)，圆盘(3)与推车(1)车板转动式连接，储水箱(4)内设有活塞(11)，活塞(11)与储水箱(4)配合，活塞(11)左侧中间铰接连接有第二连杆(10)，储水箱(4)正上方设有搅拌箱(28)，搅拌箱(28)底部与储水箱(4)顶部之间连接有出水管(12)，出水管(12)内放置有活性炭(13)，搅拌箱(28)底部出水管(12)的正上方设有挡板(32)，挡板(32)左侧设有第二电机(31)，搅拌箱(28)顶部设有进水管(29)，进水管(29)内连接有第一滤网(30)，顶板(5)下侧设有滑轨(14)，滑轨(14)上滑动式连接有滑块(15)，滑块(15)上连接有第一齿条(16)，第一齿条(16)的右端连接有横板(17)，横板(17)的右端连接有喷头(18)，喷头(18)和储水箱(4)的右侧下方连接有第二软管(33)，第一电机(6)的后侧转动式连接有第一齿轮(19)，第一齿轮(19)与第一齿条(16)啮合，第一齿轮(19)的后侧偏心铰接连接有第三连杆(20)，第三连杆(20)的底端铰接连接有第二齿条(21)，第二齿条(21)的底部铰接连接有第一连杆(9)，第一连杆(9)与第二连杆(10)在圆盘(3)后侧复合偏心铰接连接，轴承座(8)上安装有转轴(22)，转轴(22)中部设有第二齿轮(23)，第二齿轮(23)与第二齿条(21)啮合，转轴(22)的右端设有接头(24)，接头(24)上侧与清洁剂箱(7)右侧下方连接有第一软管(25)，第一软管(25)上设有阀门(26)，接头(24)的右端连接有空心搅拌杆(27)，空心搅拌杆(27)位于搅拌箱(28)内，第一软管(25)通过接头(24)与空心搅拌杆(27)连通。
2.根据权利要求1所述的一种污水处理后再利用装置，其特征在于，还包括有第二滤网(34)，进水管(29)内第一滤网(30)下方设有第二滤网(34)。
3.根据权利要求1所述的一种污水处理后再利用装置，其特征在于，还包括有多孔管(35)，空心搅拌杆(27)上均匀设有多个多孔管(35)。
4.根据权利要求1所述的一种污水处理后再利用装置，其特征在于，第一电机(6)为伺服电机。
5.根据权利要求1所述的一种污水处理后再利用装置，其特征在于，搅拌箱(28)的材质为Q235钢。
说明书
一种污水处理后再利用装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种污水处理后再利用装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
再利用是指将废物直接作为产品或者经修复、翻新、再制造后继续作为产品使用，或者将废物的全部或者部分作为其他产品的部件予以使用。再利用是循环经济的重要内容。2008年8月中华人民共和国全国人民代表大会常务委员会通过的《中华人民共和国循环经济促进法》规定，“对废电器电子产品、报废机动车船、废轮胎、废铅酸电池等特定产品进行拆解或者再利用，应当符合有关法律、行政法规的规定。”“回收的电器电子产品，经过修复后销售的，必须符合再利用产品标准，并在显著位置标识为再利用产品。
我们生活中会产生大量的污水，污水处理是环境保护的重要措施，然而现有的污水处理装置存在处理不彻底、操作复杂、设计不合理的缺点，因此亟需研发一种处理彻底、操作简单、设计合理的污水处理后再利用装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有的污水处理装置处理不彻底、操作复杂、设计不合理的缺点，本实用新型要解决的技术问题是提供一种处理彻底、操作简单、设计合理的污水处理后再利用装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种污水处理后再利用装置，包括有推车、左侧板、圆盘、储水箱、顶板、第一电机、清洁剂箱、轴承座、第一连杆、第二连杆、活塞、出水管、活性炭、滑轨、滑块、第一齿条、横板、喷头、第一齿轮、第三连杆、第二齿条、转轴、第二齿轮、接头、第一软管、阀门、空心搅拌杆、搅拌箱、进水管、第一滤网、第二电机、挡板、第二软管，推车的车板上从左至右依次设有左侧板、圆盘和储水箱，左侧板上从上至下依次设有顶板、第一电机、清洁剂箱和轴承座，圆盘与推车车板转动式连接，储水箱内设有活塞，活塞与储水箱配合，活塞左侧中间铰接连接有第二连杆，储水箱正上方设有搅拌箱，搅拌箱底部与储水箱顶部之间连接有出水管，出水管内放置有活性炭，搅拌箱底部出水管的正上方设有挡板，挡板左侧设有第二电机，搅拌箱顶部设有进水管，进水管内连接有第一滤网，顶板下侧设有滑轨，滑轨上滑动式连接有滑块，滑块上连接有第一齿条，第一齿条的右端连接有横板，横板的右端连接有喷头，喷头和储水箱的右侧下方连接有第二软管，第一电机的后侧转动式连接有第一齿轮，第一齿轮与第一齿条啮合，第一齿轮的后侧偏心铰接连接有第三连杆，第三连杆的底端铰接连接有第二齿条，第二齿条的底部铰接连接有第一连杆，第一连杆与第二连杆在圆盘后侧复合偏心铰接连接，轴承座上安装有转轴，转轴中部设有第二齿轮，第二齿轮与第二齿条啮合，转轴的右端设有接头，接头上侧与清洁剂箱右侧下方连接有第一软管，第一软管上设有阀门，接头的右端连接有空心搅拌杆，空心搅拌杆位于搅拌箱内，第一软管通过接头与空心搅拌杆连通。
优选地，还包括有第二滤网，进水管内第一滤网下方设有第二滤网。
优选地，还包括有多孔管，空心搅拌杆上均匀设有多个多孔管。
优选地，第一电机为伺服电机。
优选地，搅拌箱的材质为Q235钢。
工作原理：当要对污水进行处理后再利用时，将污水通过进水管抽入搅拌箱中，污水经过第一滤网滤掉一些大的杂质，然后打开阀门，将清洁剂通过第一软管和接头注入空心搅拌杆中，然后启动第一电机正反交替转动，第一电机正反交替转动带动第一齿轮正反交替转动，第一齿轮正反交替转动通过第三连杆带动第二齿条上下运动，第二齿条上下运动带动第二齿轮正反交替转动，第二齿轮正反交替转动通过转轴和接头带动空心搅拌杆正反交替转动，空心搅拌杆正反交替转动将清洁剂洒出，从而对污水进行消毒。当消毒完毕时，启动第二电机转动，第二电机转动带动挡板打开，挡板打开使清洁完后的水通过出水管中放置的活性炭，可以对清洁完后的水进行进一步过滤，进行进一步过滤后水将流入储水箱中。第二齿条上下运动的同时将通过第一连杆带动圆盘正反交替转动，圆盘正反交替转动通过第二连杆带动活塞左右运动，活塞左右运动从而将储水箱中的水喷出可进行浇花等。
因为还包括有第二滤网，进水管内第一滤网下方设有第二滤网，可以对污水进行再一次过滤，使净化效果更好。
因为还包括有多孔管，空心搅拌杆上均匀设有多个多孔管，可以使清洁剂喷洒的更均匀，使污水处理效果更好。
因为第一电机为伺服电机，可以更好的控制电机转动的转速。
因为搅拌箱的材质为Q235钢，使搅拌箱承受强度大，不易磨损，增加其使用年限。
(3)有益效果
本实用新型达到了处理彻底、操作简单、设计合理的效果。
