申请日2016.08.29
公开(公告)日2017.02.22
IPC分类号C02F3/30
摘要
本实用新型公开了一种基于溶解氧梯度分布的填料式废水降解槽，包括污水池，污水池中设置浸没在水中的填料层;污水池中设置悬置的引水管;所述引水管的上端露出水面、下端位于填料层下方，且距离污水池底部有间隙;曝气管的一端与送风机连接，另一端插入所述引水管中，且曝气管的底部位于引水管的底部之上，所述填料层从上至下依次为好氧填料层、兼氧填料层、厌氧弹性填料层，且好氧填料层与兼氧填料层之间、兼氧填料层与厌氧弹性填料层之间有间隙。本实用新型结构合理，将填料层设置成从上至下依次为好氧填料层、兼氧填料层、厌氧弹性填料层的形式，充分针对污水池曝气后不同水层的溶解氧梯度特点，有效去除污水中微生物。

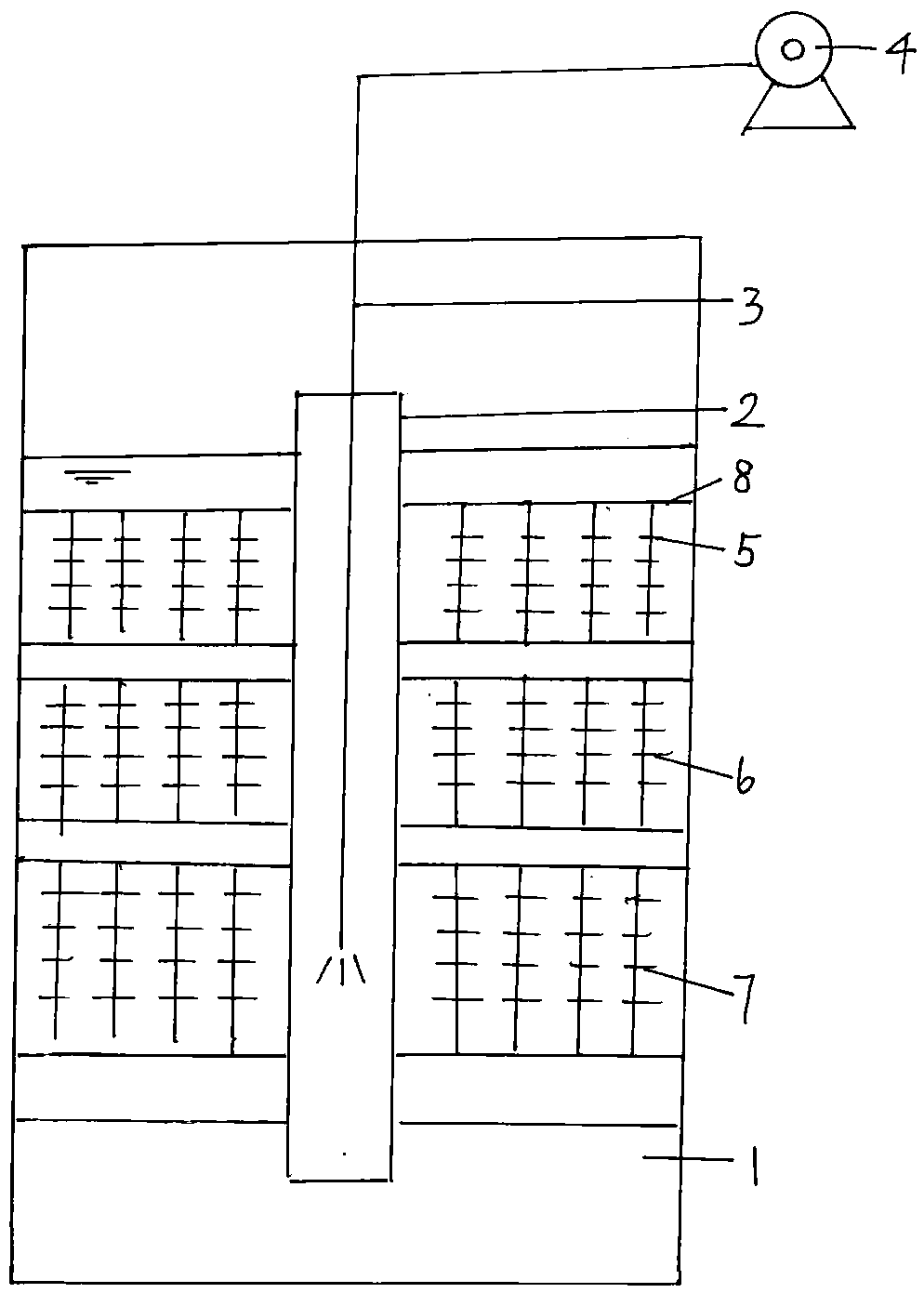

摘要附图
权利要求书
1.一种基于溶解氧梯度分布的填料式废水降解槽，包括污水池，污水池中设置浸没在水中的填料层;污水池中设置悬置的引水管;所述引水管的上端露出水面、下端位于填料层下方，且距离污水池底部有间隙;曝气管的一端与送风机连接，另一端插入所述引水管中，且曝气管的底部位于引水管的底部之上，其特征是：所述填料层从上至下依次为好氧填料层、兼氧填料层、厌氧弹性填料层，且好氧填料层与兼氧填料层之间、兼氧填料层与厌氧弹性填料层之间有间隙。
2.根据权利要求1所述的基于溶解氧梯度分布的填料式废水降解槽，其特征是：所述填料层固定在于污水池池壁固定连接的外框架上，外框架自上至下分成三层，分别固定好氧填料层、兼氧填料层、厌氧弹性填料层。
说明书
基于溶解氧梯度分布的填料式废水降解槽
技术领域
本实用新型涉及一种填料式废水降解槽。
背景技术
现有的废水处理系统，在曝气性能及针对微生物的好氧性、兼氧性、厌氧性的处理性能不理想，需要进一步加以改进。
发明内容
本实用新型的目的在于提供一种结构合理，充分针对污水池曝气后不同水层的溶解氧梯度特点，有效去除污水中微生物的基于溶解氧梯度分布的填料式废水降解槽。
本实用新型的技术解决方案是：
一种基于溶解氧梯度分布的填料式废水降解槽，包括污水池，污水池中设置浸没在水中的填料层;污水池中设置悬置的引水管;所述引水管的上端露出水面、下端位于填料层下方，且距离污水池底部有间隙;曝气管的一端与送风机连接，另一端插入所述引水管中，且曝气管的底部位于引水管的底部之上，其特征是：所述填料层从上至下依次为好氧填料层、兼氧填料层、厌氧弹性填料层，且好氧填料层与兼氧填料层之间、兼氧填料层与厌氧弹性填料层之间有间隙。
所述填料层固定在于污水池池壁固定连接的外框架上，外框架自上至下分成三层，分别固定好氧填料层、兼氧填料层、厌氧弹性填料层。
本实用新型结构合理，将填料层设置成从上至下依次为好氧填料层、兼氧填料层、厌氧弹性填料层的形式，充分针对污水池曝气后不同水层的溶解氧梯度特点，有效去除污水中微生物。采用特定结构的外框，有效方便地固定好氧填料层、兼氧填料层、厌氧弹性填料层。
