申请日2016.07.30
公开(公告)日2016.12.21
IPC分类号B01D33/01; B01D33/03; B01D36/02
摘要
本发明涉及一种过滤装置，尤其涉及一种切削液废水高效过滤装置。本发明要解决的技术问题是提供一种结构简单、操作方便、省时省力的切削液废水高效过滤装置。为了解决上述技术问题，本发明提供了这样一种切削液废水高效过滤装置，包括有底板、支杆、过滤箱、进料斗、电控阀Ⅰ、密封圈、出料管、电控阀Ⅱ、气缸Ⅰ、推板、弹簧、放置盘、收集箱、网板、支架、气缸Ⅱ、顶板、伸缩杆、导向板、摆动杆、齿轮、齿条、升降杆、压板、滑轨和滑块;底板顶部右侧设有支架，支架顶部设有顶板，底板顶部左侧设有支杆，支杆顶部设有过滤箱，底板顶部设有气缸Ⅰ，气缸Ⅰ位于支杆中间。本发明达到了结构简单、操作方便、省时省力的效果。
权利要求书

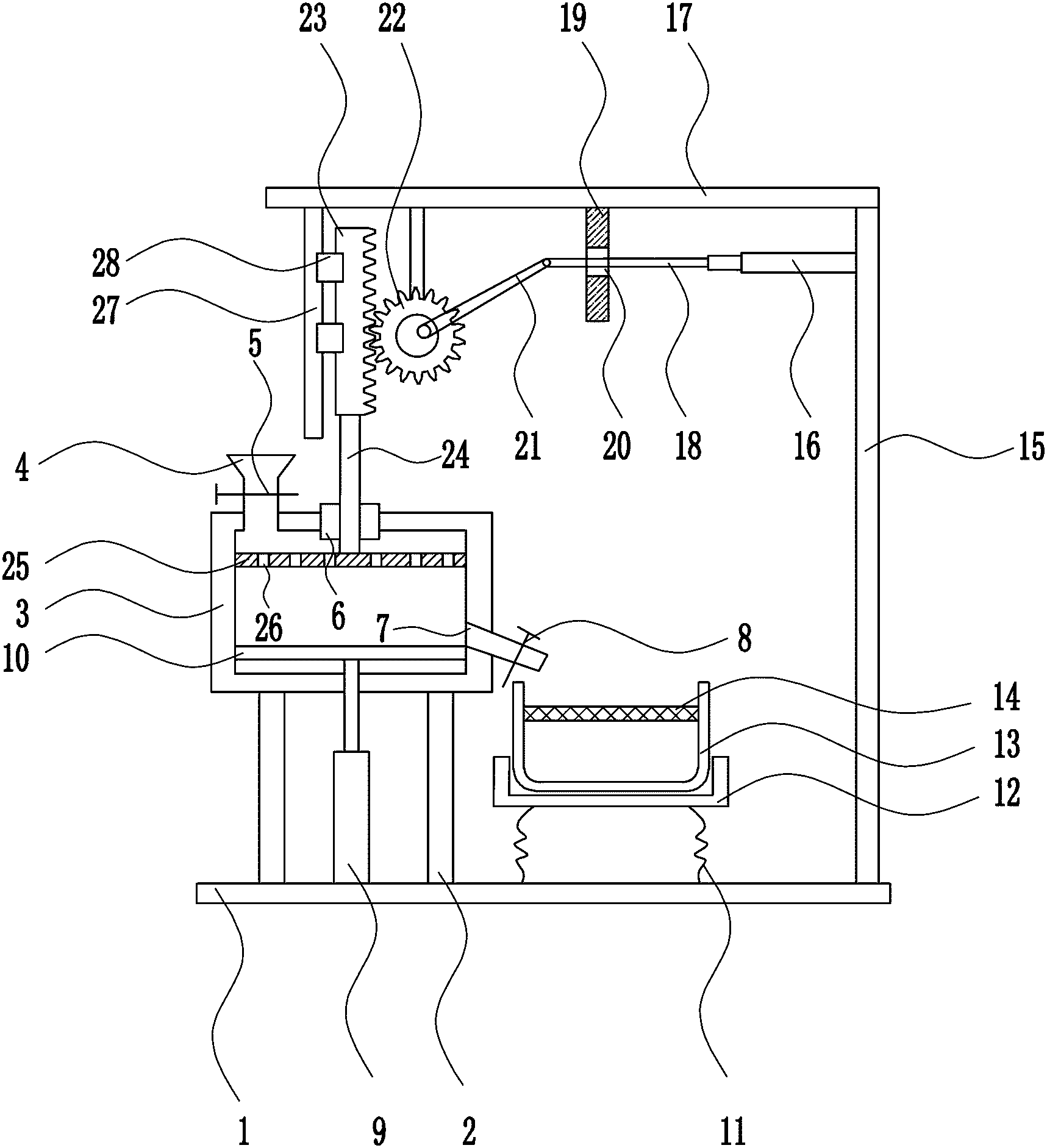

1.一种切削液废水高效过滤装置，其特征在于，包括有底板(1)、支杆(2)、过滤箱(3)、进料斗(4)、电控阀Ⅰ(5)、密封圈(6)、出料管(7)、电控阀Ⅱ(8)、气缸Ⅰ(9)、推板(10)、弹簧(11)、放置盘(12)、收集箱(13)、网板(14)、支架(15)、气缸Ⅱ(16)、顶板(17)、伸缩杆(18)、导向板(19)、摆动杆(21)、齿轮(22)、齿条(23)、升降杆(24)、压板(25)、滑轨(27)和滑块(28);底板(1)顶部右侧设有支架(15)，支架(15)顶部设有顶板(17)，底板(1)顶部左侧设有支杆(2)，支杆(2)顶部设有过滤箱(3)，底板(1)顶部设有气缸Ⅰ(9)，气缸Ⅰ(9)位于支杆(2)中间，气缸Ⅰ(9)穿过过滤箱(3)底部设有推板(10)，支架(15)左侧上部设有气缸Ⅱ(16)，气缸Ⅱ(16)左端连接有伸缩杆(18)，顶板(17)底部从左至右依次设有滑轨(27)、齿轮(22)和导向板(19)，伸缩杆(18)穿过导向孔(20)，伸缩杆(18)左端铰接连接有摆动杆(21)，齿轮(22)前侧与摆动杆(21)铰接连接，滑轨(27)上设有滑块(28)，滑块(28)上设有齿条(23)，齿条(23)与齿轮(22)啮合，齿条(23)底端连接有升降杆(24)，升降杆(24)穿过过滤箱(3)顶部连接有压板(25)，压板(25)上均匀设有小孔(26)，过滤箱(3)顶部被升降杆(24)穿过处设有密封圈(6)，过滤箱(3)右壁底部设有出料管(7)，出料管(7)上设有电控阀Ⅰ(5)，底板(1)顶部右侧对称设有弹簧(11)，弹簧(11)顶端设有放置盘(12)，放置盘(12)内放置有收集箱(13)，收集箱(13)在出料管(7)右端下方，收集箱(13)内上部设有滤板。
2.根据权利要求1所述的一种切削液废水高效过滤装置，其特征在于，还包括有压块(29)和按钮(30)，放置盘(12)底部中心设有按钮(30)，放置盘(12)底部中心设有压块(29)，按钮(30)与电控阀Ⅱ(8)通过线路连接。
3.根据权利要求1所述的一种切削液废水高效过滤装置，其特征在于，还包括有激振器(31)，过滤箱(3)右侧上部设有激振器(31)。
说明书
一种切削液废水高效过滤装置
技术领域
本发明涉及一种过滤装置，尤其涉及一种切削液废水高效过滤装置。
背景技术
切削液是金属切削加工的重要配套材料。人类使用切削液的历史可以追溯到远古时代。人们在磨制石器、铜器和铁器时，就知道浇水可以提高效率和质量。在古罗马时代，车削活塞泵的铸件时就使用橄榄油，16世纪使用牛脂和水溶剂来抛光金属盔甲。从1775年英国的约翰•威尔金森为了加工瓦特蒸汽机的汽缸而研制成功镗床开始，伴随出现了水和油在金属切削加工中的应用。到1860年经历了漫长发展后，车、铣、刨、磨、齿轮加工和螺纹加工等各种机床相继出现，也标志着切削液开始较大规模的应用。
现有的切削液废水过滤装置存在的结构复杂、操作繁琐、费时费力的缺点，因此亟需研发一种结构简单、操作方便、省时省力的切削液废水高效过滤装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的切削液废水过滤装置存在的结构复杂、操作繁琐、费时费力的缺点，本发明要解决的技术问题是提供一种结构简单、操作方便、省时省力的切削液废水高效过滤装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种切削液废水高效过滤装置，包括有底板、支杆、过滤箱、进料斗、电控阀Ⅰ、密封圈、出料管、电控阀Ⅱ、气缸Ⅰ、推板、弹簧、放置盘、收集箱、网板、支架、气缸Ⅱ、顶板、伸缩杆、导向板、摆动杆、齿轮、齿条、升降杆、压板、滑轨和滑块;底板顶部右侧设有支架，支架顶部设有顶板，底板顶部左侧设有支杆，支杆顶部设有过滤箱，底板顶部设有气缸Ⅰ，气缸Ⅰ位于支杆中间，气缸Ⅰ穿过过滤箱底部设有推板，支架左侧上部设有气缸Ⅱ，气缸Ⅱ左端连接有伸缩杆，顶板底部从左至右依次设有滑轨、齿轮和导向板，伸缩杆穿过导向孔，伸缩杆左端铰接连接有摆动杆，齿轮前侧与摆动杆铰接连接，滑轨上设有滑块，滑块上设有齿条，齿条与齿轮啮合，齿条底端连接有升降杆，升降杆穿过过滤箱顶部连接有压板，压板上均匀设有小孔，过滤箱顶部被升降杆穿过处设有密封圈，过滤箱右壁底部设有出料管，出料管上设有电控阀Ⅰ，底板顶部右侧对称设有弹簧，弹簧顶端设有放置盘，放置盘内放置有收集箱，收集箱在出料管右端下方，收集箱内上部设有滤板。
优选地，还包括有压块和按钮，放置盘底部中心设有按钮，放置盘底部中心设有压块，按钮与电控阀Ⅱ通过线路连接。
优选地，还包括有激振器，过滤箱右侧上部设有激振器。
工作原理：当需要对切削液废水进行高效过滤时，控制电控阀Ⅰ打开，然后工人将切削液废水通过进料斗倒入处理箱内，关闭电控阀Ⅰ。控制气缸Ⅱ伸长，气缸Ⅱ带动伸缩杆向左运动，伸缩杆带动摆动杆逆时针转动，齿轮逆时针转动，齿轮带动齿条向下运动，齿条带动升降杆向下运动，升降杆带动压板向下运动，控制气缸Ⅱ缩短，气缸Ⅱ带动伸缩杆向右运动，伸缩杆带动摆动杆顺时针转动，齿轮顺时针转动，齿轮带动齿条向上运动，齿条带动升降杆向上运动，重复以上动作，使得压板反复上下运动，切削液废水高速通过小孔，使得切削液废水中的铁屑和废水分离，因为有密封圈的作用，切割液废水不会泄漏，控制气缸Ⅰ缓慢伸长，气缸Ⅰ伸长带动推板缓缓向上运动，使过滤箱内容积减小，压强增大，提高切削液废水分离效果，当过滤箱内的压强达到最大负荷量时，控制气缸收缩，带动推板回到初始位置后，控制气缸停止收缩，然后控制电控阀Ⅱ打开，将分离的切削液废水通过出料管流入收集箱内，分离的切削液通过网板，使得分离出来的铁屑分离在网板正上方，分离出来的水通过网板流入收集箱内，收集箱在重力的作用下向下运动，带动放置盘向下运动，弹簧被压缩，当收集箱内盛满切削液废水后，控制电控阀Ⅱ关闭，然后工人将收集箱内的切削液废水处理掉，再将收集箱放回放置盘上，再次重复以上动作，使得过滤箱内的切削液废水全部处理完。
因为还包括有压块和按钮，放置盘底部中心设有按钮，放置盘底部中心设有压块，按钮与电控阀Ⅱ通过线路连接，当分离的切削液废水流入收集箱内到达一定量时，压块按下按钮，按钮控制电控阀Ⅱ关闭;使本装置操作更方便。
因为还包括有激振器，过滤箱右侧上部设有激振器，激振器震动使得过滤箱内的切削液废水更快的进行分离。
(3)有益效果
本发明达到了结构简单、操作方便、省时省力的效果。
