申请日2016.08.18
公开(公告)日2016.11.09
IPC分类号C02F9/14; B01D21/02
摘要
本发明公开了一种模块化地埋污水处理系统，包括强度为C25的混凝土底板和PP模块，混凝土底板的下方设置有强度为C15的混凝土垫层，混凝土底板的上表面设置有砂垫层或宽沙土熟土，PP模块有多块组成，在组成的整体PP模块外表面设置有复合防渗膜，PP模块上表面的复合防渗膜上方还覆盖有土工织物层，PP模块组成长方体的箱体，PP模块内部由隔板依次分隔成密闭的厌氧池、好氧池、沉淀池、污泥池、消毒池。本发明与传统设备相比，不仅适用范围广，不用土建，只要接上管道就可以开始工作运转，占地、费用、建设周期大幅缩减，而且设计新颖，结构紧凑，便于运输，不怕腐蚀，增加使用寿命。

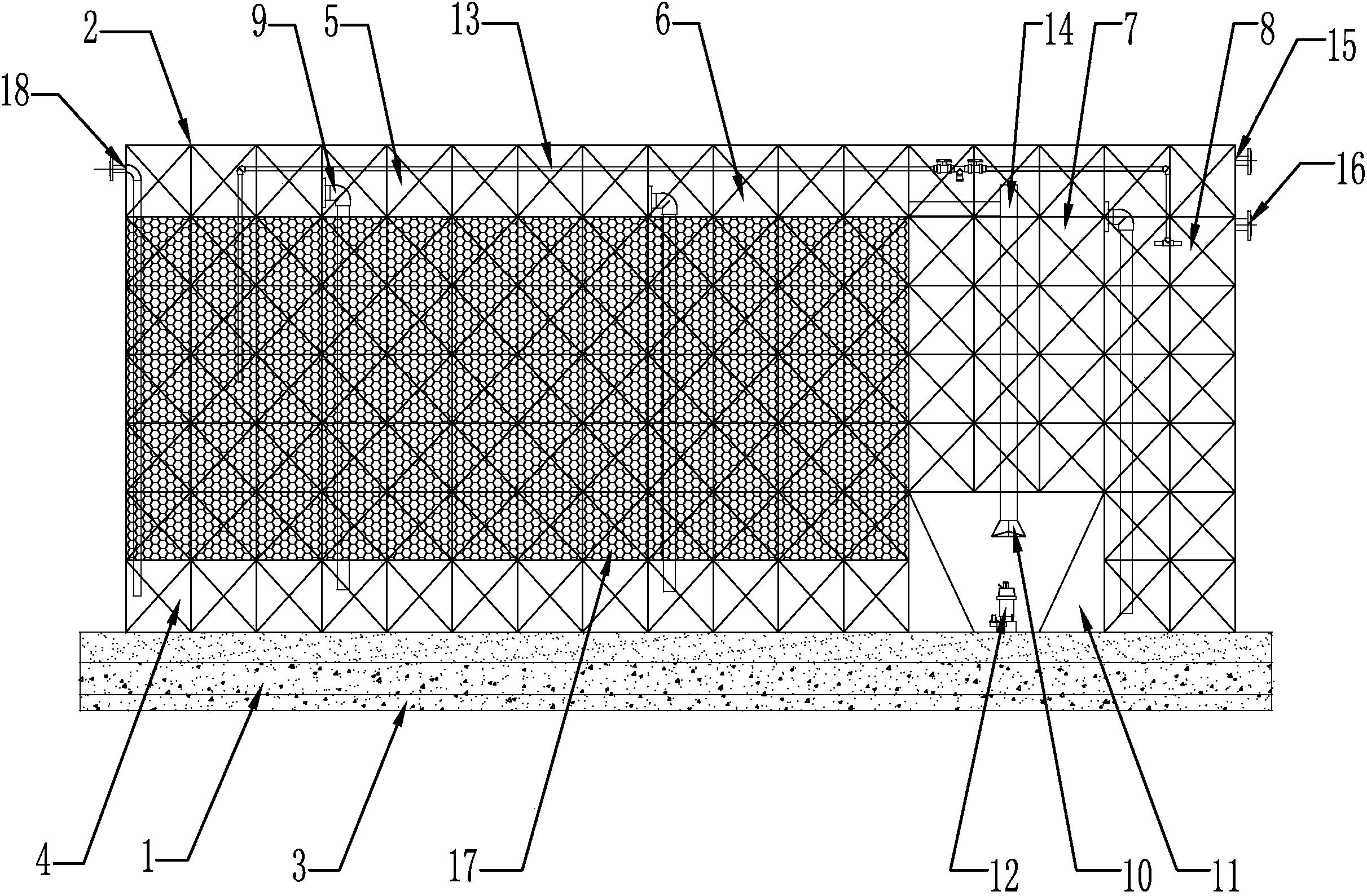

摘要附图
权利要求书
1.模块化地埋污水处理系统，其特征在于：包括强度为C25的混凝土底板和PP模块，所述混凝土底板的下方设置有强度为C15的混凝土垫层，所述混凝土底板的上表面设置有砂垫层或宽沙土熟土，所述PP模块有多块组成，在组成的整体PP模块外表面设置有复合防渗膜，所述PP模块上表面的复合防渗膜上方还覆盖有土工织物层，所述PP模块组成长方体的箱体，所述PP模块内部由隔板依次分隔成密闭的厌氧池、好氧池、沉淀池、污泥池、消毒池，所述厌氧池顶部设置有通到其底部的污水进水管，所述厌氧池与好氧池之间，以及好氧池与沉淀池之间分别设置有连接管，每条连接管的下端分别位于各池的下半部分，所述沉淀池上端通过布泥管与污泥池底部的中间位置连通，且布泥管下端的漏斗形出泥口位于污泥池底部的集泥斗内，所述漏斗形出泥口下方设置有排泥泵，所述污泥池上端通过连接管与消毒池下端连通，所述厌氧池上端与消毒池上端连通有贯穿好氧池、沉淀池、污泥池的回流管，所述消毒池的外侧还分别设置有清水排出口和回流口。
2.如权利要求1所述的模块化地埋污水处理系统，其特征在于：所述厌氧池、好氧池、沉淀池内部设置有填料。
说明书
模块化地埋污水处理系统
技术领域
本发明涉及一种污水处理设备，具体说是一种模块化地埋污水处理系统。
背景技术
目前，地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源，但是据介绍，全国90%的城市地下水已受到污染。因此污水处理设备得到广泛的应用，我国市场上供应的生活污水处理设备，体积庞大不便于运输，管理困难，维修不便，对用户的使用和维修都带来许多困难。
发明内容
为解决上述问题，本发明的目的便是提供一种模块化地埋污水处理系统。
本发明为实现上述目的，模块化地埋污水处理系统，包括强度为C25的混凝土底板和PP模块，所述混凝土底板的下方设置有强度为C15的混凝土垫层，所述混凝土底板的上表面设置有砂垫层或宽沙土熟土，所述PP模块有多块组成，在组成的整体PP模块外表面设置有复合防渗膜，所述PP模块上表面的复合防渗膜上方还覆盖有土工织物层，所述PP模块组成长方体的箱体，所述PP模块内部由隔板依次分隔成密闭的厌氧池、好氧池、沉淀池、污泥池、消毒池，所述厌氧池顶部设置有通到其底部的污水进水管，所述厌氧池与好氧池之间，以及好氧池与沉淀池之间分别设置有连接管，每条连接管的下端分别位于各池的下半部分，所述沉淀池上端通过布泥管与污泥池底部的中间位置连通，且布泥管下端的漏斗形出泥口位于污泥池底部的集泥斗内，所述漏斗形出泥口下方设置有排泥泵，所述污泥池上端通过连接管与消毒池下端连通，所述厌氧池上端与消毒池上端连通有贯穿好氧池、沉淀池、污泥池的回流管，所述消毒池的外侧还分别设置有清水排出口和回流口。
作为进一步的技术方案，所述厌氧池、好氧池、沉淀池内部设置有填料。
由于采用以上技术方案，本发明打破了原有的结构构造，可以批量化、机械化生产，可以达到降低生产制作成本;安装、装卸车不用吊车，人工安装，安装成本相对降低;对场地要求降低，不规则形状也可随意组合。本发明与传统设备相比，不仅适用范围广，不用土建，只要接上管道就可以开始工作运转，占地、费用、建设周期大幅缩减，而且设计新颖，结构紧凑，便于运输，不怕腐蚀，增加使用寿命，更容易被客户接纳，是新一代生活污水最理想的处理产品。具有以下优势：
1、设备建造采用工厂化生产模式生产，标准高、质量好、工期短、投资少、见效快。
2、通过采用以去除有机污染为主的A/O法处理工艺，从而提高污染物的去除率，在去除有机污染的同时，也能使氨氮得到净化，污水处理设施缺氧池、接触氧化池和沉淀池，操作灵活，体量随模块数量视实际情况加减，以适应水质、水量的变化。
3、可埋入地表以下，设备上部种植花木、草坪，也可设置在室内，环境美观度要求高，设备可以周边构筑物协调布置
4、全自动控制，无需专业人员管理。
5、建筑施工周期短，灵活施工，操作简便、维修方便、工艺新、效果好、不怕腐蚀，使用寿命长。
6、不规则形状可随意组合，对场地要求降低，可随地形需要特殊布置。
7、模块式便于运输，尤其是远距离运输;安装、装卸车不用吊车，人工安装，安装成本相对降低。
