申请日2016.09.20
公开(公告)日2017.04.12
IPC分类号A01G9/24; E03B3/02; A01G7/06
摘要
本实用新型公开了一种自动化大棚雨水处理再利用系统，包括集水装置，在大棚的顶棚底部设置导流槽，集水装置通过管道与净化水箱的进水口连接，净化水箱中设有净化装置，净化水箱的出水口与储水箱的进水口连接，所述储水箱的出水口处设有加压泵，并且通过管道与大棚内侧的灌溉装置连接;还包括pH值检测仪、自动加药装置、远程控制装置，本实用新型能够通过远程控制在线监测雨水的pH值并且自动对其进行调节，可以不必现场操作，在晚上或者人不在的时候均可实现对雨水的利用。
权利要求书

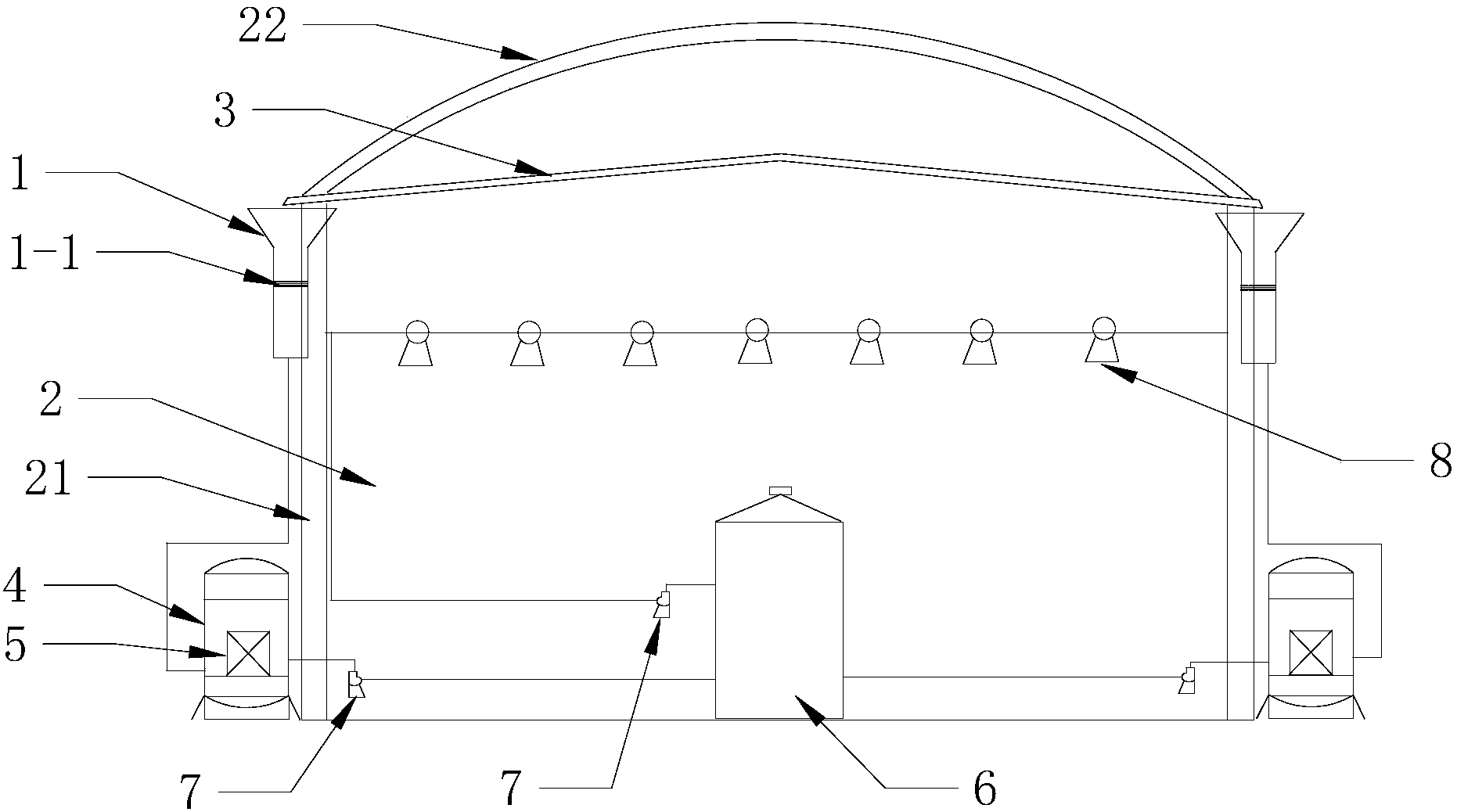

1.一种自动化大棚雨水处理再利用系统，包括集水装置(1)，其特征在于，所述集水装置(1)固定安装在大棚(2)的两端支撑柱(21)的上侧，在大棚(2)的顶棚(22)底部设置导流槽(3)，所述导流槽(3)的端口置于集水装置(1)的上端，集水装置(1)通过管道与净化水箱(4)的进水口连接，所述净化水箱(4)中设有净化装置(5)，净化水箱(4)的出水口与储水箱(6)的进水口连接，所述储水箱(6)的出水口处设有加压泵(7)，并且通过管道与设置在大棚内部的灌溉装置(8)连接;
还包括pH值检测仪(9)和自动加药装置(10)，所述pH值检测仪(9)的探头伸入储水箱(6)中，用于检测储水箱(6)中的pH值;所述自动加药装置(10)的管道也伸入储水箱(6)中;
还包括远程控制装置(11)，所述远程控制装置(11)包括远程控制器(111)、数据交换机(112)、网关(113)和PLC控制器(114)，所述PLC控制器(114)分别与pH值检测仪(9)和自动加药装置(10)电连接，所述数据交换机(112)、网关(113)和PLC控制器(114)均设有wifi模块，所述网关(113)通过wifi信号分别与PLC控制器(114)和数据交换机(112)进行信息交换，所述数据交换机(112)通过wifi信号与远程控制器(111)进行信息交换。
2.根据权利要求1所述的自动化大棚雨水处理再利用系统，其特征在于，所述导流槽(3)为用水泥砌成的槽，导流槽(3)的端口向下倾斜。
3.根据权利要求1所述的自动化大棚雨水处理再利用系统，其特征在于，所述集水装置(1)为上端开口大的聚水盆，并且在聚水盆的中间部位设有过滤网(1-1)。
4.根据权利要求3所述的自动化大棚雨水处理再利用系统，其特征在于， 所述过滤网(1-1)的材质为不锈钢。
5.根据权利要求1所述的自动化大棚雨水处理再利用系统，其特征在于，所述净化水箱(4)和储水箱(6)之间也设有增压泵(7)。
6.根据权利要求1所述的自动化大棚雨水处理再利用系统，其特征在于，所述净化装置(5)为石英砂过滤器。
7.根据权利要求1所述的自动化大棚雨水处理再利用系统，其特征在于，所述灌溉装置(8)包括滴灌管道和雾化管道。
8.根据权利要求1所述的自动化大棚雨水处理再利用系统，其特征在于，所述远程控制器(111)为智能手机或电脑或ipad。
9.根据权利要求1所述的自动化大棚雨水处理再利用系统，其特征在于，所述雨水处理再利用系统还包括视频监控装置(12)，所述视频监控装置(12)内设wifi模块，通过wifi信号与远程控制器(111)连接，所述视频监控装置(12)设置在大棚内部，用于监控灌溉情况。
说明书
一种自动化大棚雨水处理再利用系统
技术领域
本实用新型属于水处理再利用技术领域，具体涉及一种自动化大棚雨水处理再利用系统。
背景技术
水是最常见的物质之一，是包括人类在内所有生命生存的重要资源，也是生物体最重要的组成部分，水在生命演化中起到了重要的作用。近几十年来，跟着水资源供需矛盾的日益突出，越来越多的国家认识到雨水资源的价值，并采取了许多有用办法、量体裁衣的进行雨水综合运用。雨水运用就是直接对天然降水进行搜集、贮存并加以运用。老练的雨水运用技能从屋面雨水的搜集、截污、贮存、过滤、浸透、晋升、回用到操控都有一系列的定型产物和拼装式成套设备。
关于雨水的收回运用工程可分为三种情况：雨水的搜集、雨水的处置和雨水的供给。通常形式是将屋顶雨水通过雨漏管搜集，通过过滤除掉其中的颗粒物质，然后将水引进蓄水池贮蓄，再通过水泵输送至用水单元。通常用于冲刷厕所或灌溉绿洲等。
雨水搜集后的处置进程，与通常的水处置进程类似，仅有不一样的是雨水的水质比通常收回水的水质好，根据实验研讨显现，雨水除了pH值较低(均匀约在5.6左右)以外，初期降雨所带入的搜集面污染物或泥砂，是最大的问题所在。而通常的污染物(如树叶等)可经由筛网筛除，泥砂则可经由沉积及过滤的处置进程加以去掉。
但是雨水的pH值却会影响植物的生长，尤其是一些对pH值比较敏感的作物，需要对收集的雨水pH值进行调节，这样更有利于植物的生长。
申请号为2016104257555的中国发明专利公开了一种花卉种植大棚雨水收集再利用装置，但是这种装置存在收集的雨水有限并且pH值不能控制，还有不能实现自动化的缺陷。
实用新型内容
针对现状，本实用新型提供一种自动化大棚雨水处理再利用系统，能够通过远程控制在线监测雨水的pH值并且自动对其进行调节，并且解决雨水收集量少的问题。
为解决上述技术问题，本实用新型采用如下技术方案：
一种自动化大棚雨水处理再利用系统，包括集水装置，所述集水装置固定安装在大棚的两端支撑柱的上侧，在大棚的顶棚的底部设置导流槽，所述导流槽的端口置于集水装置的的上端，集水装置通过管道与净化水箱的进水口连接，所述净化水箱中设有净化装置，净化水箱的出水口与储水箱的进水口连接，所述储水箱的出水口处设有加压泵，并且通过管道与设置在大棚内部的灌溉装置连接;
还包括pH值检测仪和自动加药装置，所述pH值检测仪的探头伸入储水箱中，用于检测储水箱中的pH值;所述自动加药装置的管道也伸入储水箱中;
还包括远程控制装置，所述远程控制装置包括远程控制器、数据交换机、网关和PLC控制器，所述PLC控制器分别与pH值检测仪和自动加药装置电连接，所述数据交换机、网关和PLC控制器均设有wifi模块，所述网关通过wifi信号分别与PLC控制器和数据交换机进行信息交换，所述数据交换机通过wifi信号与远程控制器进行信息交换。
优选地，所述导流槽为用水泥砌成的槽，导流槽的端口向下倾斜。所述集水装置为上端开口大的聚水盆，并且在聚水盆的中间部位设有过滤网，初步过滤。优选地，所述过滤网的材质为不锈钢，耐腐蚀。
优选地，所述净化水箱和储水箱之间也设有增压泵，提高水的输送动力。
优选地，所述净化装置为石英砂过滤器，能够有效的去除水中的悬浮物、胶体、泥沙和铁锈等。
其中，所述灌溉装置包括滴灌管道和雾化管道，所述滴灌管道和雾化管道均安装在大棚内部，用于对大棚中的植物进行滴灌或者雾化处理(提高大棚内部的湿度)。
其中，所述远程控制器为智能手机或电脑或ipad，并且并不限于此，凡是具有wifi模块的终端均可。
更进一步地，所述雨水处理再利用系统还包括视频监控装置，所述视频监控装置内设wifi模块，通过wifi信号与远程控制器连接，所述视频监控装置设置在大棚内部，用于监控灌溉情况。
本实用新型的有益效果是：
本实用新型通过在集水装置的大棚的顶棚的底部设置导流槽，可以更加有效的收集落在大棚上的雨水，收集范围更广。
通过pH值检测仪和自动加药装置能够对雨水的pH值进行监测和控制，更有利于植物的生长。
本实用新型能够通过远程控制在线监测雨水的pH值并且自动对其进行调节，可以不必现场操作，在晚上或者人不在的时候均可实现对雨水的利用。
