申请日2016.08.08
公开(公告)日2017.02.15
IPC分类号C02F9/02
摘要
本实用新型提供纺织夹持器用的废水循环冷却机构，它包括有安装在织机底部的集水槽，集水槽底部设有倾斜的导水板，导水板较低一端设有滤水筒，滤水筒顶部活动安装有滤水环，滤水筒底部与初滤箱相连接，初滤箱通过冷却管与夹持器冷却机构入口相连接，静化水箱通过静化管与初滤箱相连接;夹持器冷却机构的循环口通过出口管与静化管相连接。采用本方案后的结构简单、使用效果好。
权利要求书

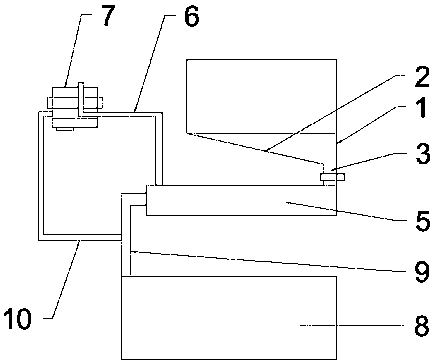

1.纺织夹持器用的废水循环冷却机构，其特征在于：它包括有安装在织机底部的集水槽(1)，集水槽(1)底部设有倾斜的导水板(2)，导水板(2)较低一端设有滤水筒(3)，滤水筒(3)顶部活动安装有滤水环(4)，滤水筒(3)底部与初滤箱(5)相连接，初滤箱(5)通过冷却管(6)与夹持器冷却机构(7)入口相连接，静化水箱(8)通过静化管(9)与初滤箱(5)相连接;夹持器冷却机构(7)的循环口通过出口管(10)与静化管(9)相连接;所述的夹持器冷却机构(7)包括有冷却水袋(A1)，冷却水袋(A1)与夹持器接触的一侧为内侧，该内侧壁上设有由铝箔制成的导热层(A2)，冷却水袋(A1)外侧壁一端设有粘扣母带(A3)，冷却水袋(A1)外侧壁另一端设有与粘扣母带(A3)相配合的粘扣子带(A4)，粘扣母带(A3)一端的冷却水袋(A1)端部设有倾斜面，倾斜面较低一端的冷却水袋(A1)上设有清污口(A5)，粘扣子带(A4)一端的冷却水袋(A1)外侧设有沉淀袋(A6)，冷却水袋(A1)外侧中部设有进水口(A8)，进水口(A8)与冷却管(6)相连接。
2.根据权利要求1所述的纺织夹持器用的废水循环冷却机构，其特征在于：静化水箱(8)通过连接管与喷射泵相连接。
3.根据权利要求1所述的纺织夹持器用的废水循环冷却机构，其特征在于：粘扣母带(A3)的长度大于粘扣子带(A4)的长度。
4.根据权利要求1所述的纺织夹持器用的废水循环冷却机构，其特征在于：沉淀袋(A6)上设有清理口(A7)。
5.根据权利要求1所述的纺织夹持器用的废水循环冷却机构，其特征在于：冷却水袋(A1)的倾斜面上方设有循环口，该循环口通过出口管(10)与静化管(9)相连接。
说明书
纺织夹持器用的废水循环冷却机构
技术领域
本实用新型涉及纺织夹持器技术领域，尤其是指一种纺织夹持器用的废水循环冷却机构。
背景技术
纺织夹持器冷借助螺线管的工作将电磁销从储存筒提起，将纬纱释放。螺线管通常一分钟工作1000 次左右，其发热量大。螺线管若由于自身的发热使得线圈的温度上升，则对电磁销的吸引力下降。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种纺织夹持器用的结构简单、使用效果好的废水循环冷却机构。
为实现上述目的，本实用新型所提供的技术方案为：纺织夹持器用的废水循环冷却机构，它包括有安装在织机底部的集水槽，集水槽底部设有倾斜的导水板，导水板较低一端设有滤水筒，滤水筒顶部活动安装有滤水环，滤水筒底部与初滤箱相连接，初滤箱通过冷却管与夹持器冷却机构入口相连接，静化水箱通过静化管与初滤箱相连接;夹持器冷却机构的循环口通过出口管与静化管相连接;所述的夹持器冷却机构包括有冷却水袋，冷却水袋与夹持器接触的一侧为内侧，该内侧壁上设有由铝箔制成的导热层，冷却水袋外侧壁一端设有粘扣母带，冷却水袋外侧壁另一端设有与粘扣母带相配合的粘扣子带，粘扣母带一端的冷却水袋端部设有倾斜面，倾斜面较低一端的冷却水袋上设有清污口，粘扣子带一端的冷却水袋外侧设有沉淀袋，冷却水袋外侧中部设有进水口，进水口与冷却管相连接。
所述的静化水箱通过连接管与喷射泵相连接。
所述的粘扣母带的长度大于粘扣子带的长度。
所述的沉淀袋上设有清理口。
所述的冷却水袋的倾斜面上方设有循环口，该循环口通过出口管与静化管相连接。
本实用新型在采用上述方案后，织机产生的废水通过集水槽收集，废水在进入初滤箱前，较大的杂质通过上滤网过滤，较小的杂质通过下滤网过滤，然后进入初滤箱沉淀，沉淀后的水进入静化水箱进行二次处理，处理后的清水进入水箱备用;同时，二次处理后的水通过冷却管接入夹持器冷却机构内对夹持器进行冷却，采用柔性的冷却水袋使其与夹持器接触面更大，可以随夹持器形状而变化，使冷却水袋始终与夹持器接触，采用铝箔导热性更好;采用本方案后的结构简单、使用效果好。
