申请日2016.08.24
公开(公告)日2017.02.01
IPC分类号C02F1/04
摘要
本实用新型公开了一种可分离低沸点难降解有机物的高盐废水MVR浓缩系统，包括用于对有机废水进行预热的预热器、用于将预热器排出的废水进行加热的降膜蒸发室、用于接收由所述降膜蒸发室排出的废水并将废水中的有机物分离的有机物分离室以及用于将有机物分离后的废水进行汽液分离的蒸汽分离室;所述有机物分离室内设有冷凝装置，所述有机废水先流经所述冷凝装置进行换热后再流入预热器内进行预热，本系统在蒸发脱盐的同时，能将低沸点难降解有机物提前分离实现回收。

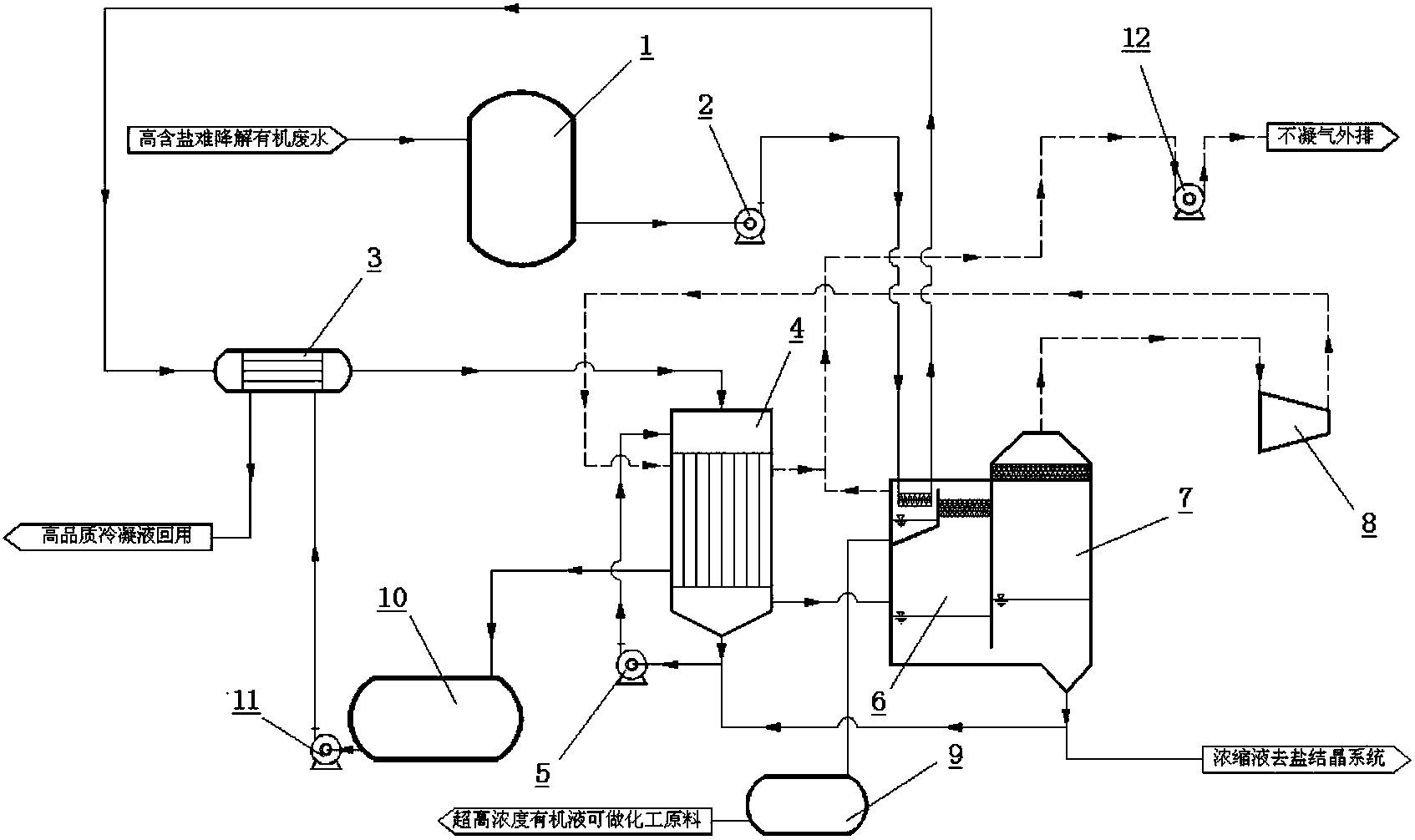

摘要附图
权利要求书
1.一种可分离低沸点难降解有机物的高盐废水MVR浓缩系统，其特征在于：包括用于对有机废水进行预热的预热器、用于将预热器排出的废水进行加热的降膜蒸发室、用于接收由所述降膜蒸发室排出的废水并将废水中的有机物分离的有机物分离室以及用于将进行有机物分离后的废水进行汽液分离的蒸汽分离室;所述有机物分离室内设有冷凝装置，所述有机废水先流经所述冷凝装置进行换热后再流入预热器内进行预热。
2.根据权利要求1所述的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，其特征在于：还包括蒸汽压缩机和冷凝液缓冲罐，所述蒸汽压缩机用于将所述蒸汽分离室排出的蒸汽升温升压后输送至所述降膜蒸发室进行换热，所述冷凝缓冲罐用于收集由所述降膜蒸发室排出的冷凝液。
3.根据权利要求2所述的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，其特征在于：还包括真空泵和调节阀;所述真空泵用于从降膜蒸发室抽出不凝性气体并为所述有机物分离室提供真空度，所述调节阀用于控制所述不凝性气体的流量以及有机物分离室的真空度。
4.根据权利要求3所述的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，其特征在于：所述有机物分离室和蒸汽分离室为一体化设备，有机物分离室和蒸汽分离室之间通过隔板隔开，所述隔板底部设有用于使两室的液体连通的液相连通口。
5.根据权利要求4所述的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，其特征在于：所述有机物分离室内位于所述冷凝装置下方设置有有机物收集槽，所述有机物收集槽与有机物分离室之间通过气相连通口连通，所述有机物收集室内还设有用于对从气相连通口流出的有机气体进行气液分离的气液分离网。
6.根据权利要求5所述的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，其特征在于:所述冷凝装置为盘管式冷凝器或列管式冷凝器。
7.根据权利要求6所述的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，其特征在于:所述有机物分离槽底面倾斜，且斜度范围介于30至60°之间。
8.根据权利要求7所述的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，其特征在于:还包括用于将所述蒸汽分离室和降膜蒸发室排出的浓缩液输送至所述降膜蒸发室顶部进行布液的循环泵。
9.根据权利要求8所述的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，其特征在于:还包括用于储存有机废水的废水缓冲罐以及将所述废水缓冲罐内的废水加压输送至所述冷凝装置的废水泵。
说明书
可分离低沸点难降解有机物的高盐废水MVR浓缩系统
技术领域
本实用新型涉及去用于除高盐废水中的低沸点难降解有机物的系统领域，具体是一种可分离低沸点难降解有机物的高盐废水MVR浓缩系统。
背景技术
传统MVR系统对于含低沸点挥发性有机物的处理，往往采取让该类有机物进入蒸发冷凝液，含有机物的冷凝液再进入后续的物化系统或生化系统进行再处理，这对于分子结构简单的低沸点有机物适用，但对于四氢呋喃、四氯化碳等难降解有机物，由于目前无经济且有效的方法对其进行降解，导致该类废水在脱盐后仍然无法处理，而四氢呋喃、四氯化碳等其实是一种化工原料，这使得该种废水具有潜在的利用价值;
因此需要一种可分离低沸点难降解有机物的高盐废水MVR浓缩系统，在蒸发脱盐的同时，能将低沸点难降解有机物提前分离实现回收，有效的解决上述问题。
实用新型内容
有鉴于此，本实用新型的目的是克服现有技术中的缺陷，提供一种可分离低沸点难降解有机物的高盐废水MVR浓缩系统，在蒸发脱盐的同时，能将低沸点难降解有机物提前分离实现回收。
本实用新型的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，包括用于对有机废水进行预热的预热器、用于将预热器排出的废水进行加热的降膜蒸发室、用于接收由所述降膜蒸发室排出的废水并将废水中的有机物分离的有机物分离室以及用于将有机物分离后的废水进行汽液分离的蒸汽分离室;所述有机物分离室内设有冷凝装置，所述有机废水先流经所述冷凝装置进行换热后再流入预热器内进行预热;
本实用新型的可分离低沸点难降解有机物的高盐废水MVR浓缩系统还包括蒸汽压缩机和冷凝液缓冲罐，所述蒸汽压缩机用于将所述蒸汽分离室排出的蒸汽升温升压后输送至所述降膜蒸发室进行换热，所述冷凝缓冲罐用于收集由所述降膜蒸发室排出的冷凝液;
本实用新型的可分离低沸点难降解有机物的高盐废水MVR浓缩系统还包括真空泵和调节阀;所述真空泵用于从降膜蒸发室抽出不凝性气体并为所述有机物分离室提供真空度，所述调节阀用于控制所述不凝性气体的流量以及从有机物分离室的真空度;
进一步，所述有机物分离室和蒸汽分离室为一体化设备，有机物分离室和蒸汽分离室之间通过隔板隔开，所述隔板底部设有用于使两室的液体连通的液相连通口;
进一步，所述有机物分离室内位于所述冷凝装置下方设置有有机物收集槽，所述有机物收集槽与有机物分离室之间通过气相连通口连通，所述有机物收集室内还设有用于对从气相连通口流出的有机气体进行气液分离的气液分离网;
进一步，所述冷凝装置为盘管式冷凝器或列管式冷凝器;
进一步，所述有机物分离槽底面倾斜，且斜度范围介于30至60°之间;
本实用新型的可分离低沸点难降解有机物的高盐废水MVR浓缩系统还包括用于将所述蒸汽分离室和降膜蒸发室排出的浓缩液输送至所述降膜蒸发室顶部进行布液的循环泵;
本实用新型的可分离低沸点难降解有机物的高盐废水MVR浓缩系统还包括用于储存有机废水的废水缓冲罐以及将所述废水缓冲罐内的废水加压输送至所述冷凝装置的废水泵。
本实用新型的有益效果是：本实用新型的可分离低沸点难降解有机物的高盐废水MVR浓缩系统，可以通过该系统去除高盐废水中的低沸点难降解有机物，如头孢类合成制药高盐废水中的少量四氢呋喃，在节能的基础上实现废水零排放。本实用新型结构简单、操作便利、节能及资源化效果明显、具有很好的实用性。
