申请日2016.08.06
公开(公告)日2017.01.04
IPC分类号F04D13/06; F04D29/22; F04D29/24; F04D7/04; F04D29/70
摘要

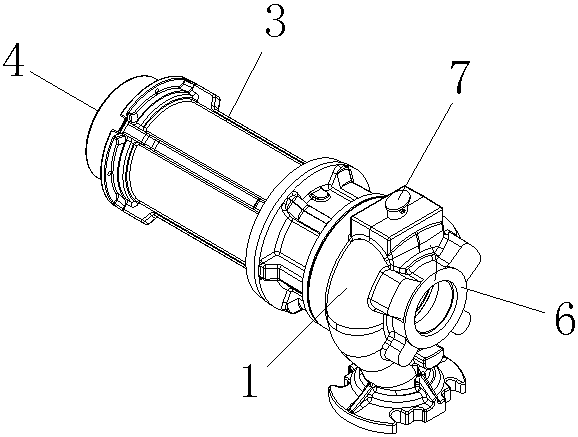

本实用新型公开了一种悬浮叶轮污水泵，包括泵体、油箱、电机、电机上盖、悬浮叶轮、进口法兰，所述泵体内设有泵腔，所述泵体上设有与泵腔相通的进水口和出水口，所述进口法兰设置在进水口处，所述电机上设有转轴，所述转轴的一端穿过所述泵体延伸至所述泵腔内与悬浮叶轮连接，所述悬浮叶轮正对进水口，所述悬浮叶轮包括轮毂和设置在轮毂上的长叶片和短叶片，所述轮毂与转轴传动连接。本实用新型通过悬浮叶轮让泵腔内产生旋流,颗粒在悬浮叶轮旋转产生的涡流的推动下从进水口和出水口完整的通过，通过冲洗装置无需将污水泵拆开即可清除泵体内部的杂质，适用于大颗粒、长纤维的污水处理上。
权利要求书
1.一种悬浮叶轮污水泵，其特征在于：包括泵体、油箱、电机、电机上盖、悬浮叶轮、进口法兰，所述泵体内设有泵腔，所述泵体上设有与泵腔相通的进水口和出水口，所述进口法兰设置在进水口处，所述电机上设有转轴，所述转轴的一端穿过所述泵体延伸至所述泵腔内与悬浮叶轮连接，所述悬浮叶轮正对进水口，所述悬浮叶轮包括轮毂和设置在轮毂上的长叶片和短叶片，所述轮毂与转轴传动连接，所述长叶片呈环形阵列设置在轮毂上远离轴心的位置处，所述短叶片呈环形阵列设置在轮毂上靠近轴心的位置处，所述油箱设置在所述泵体与电机之间，所述电机上盖设置在电机上远离转轴的一端，所述泵体上与出水口相对的一端设有冲洗装置，所述冲洗装置包括冲洗管，所述冲洗管与泵腔连通且位于轮毂的斜上方，所述冲洗管的内壁设有螺纹，所述冲洗管上设有塞盖，所述塞盖的外部包裹有密封套，且塞盖上设有横向通孔，所述冲洗管上设有与横向通孔对应的销孔，所述塞盖通过穿过所述销孔、横向通孔的锁紧螺栓与冲洗管固定。
2.根据权利要求1所述的一种悬浮叶轮污水泵，其特征在于：所述长叶片的数量为8～16片，呈向内弯曲的弧形，所述短叶片的数量为6～10片，呈向内弯曲的弧形，且与长叶片的弯曲方向一致。
3.根据权利要求1所述的一种悬浮叶轮污水泵，其特征在于：所述轮毂、长叶片、短叶片一体成型。
4.根据权利要求1所述的一种悬浮叶轮污水泵，其特征在于：所述冲洗管与轮毂所在平面所呈的夹角为15～30°。
5.根据权利要求1所述的一种悬浮叶轮污水泵，其特征在于：所述锁紧螺栓与冲洗管外壁之间设有密封垫圈。
6.根据权利要求1所述的一种悬浮叶轮污水泵，其特征在于：所述冲洗管与泵体一体成型。
说明书
一种悬浮叶轮污水泵
技术领域
本实用新型涉及污水泵技术领域，尤其涉及一种悬浮叶轮污水泵。
背景技术
污水泵属于离心杂质泵的一种，主要用于输送城市污水，粪便或液体中含有纤维、纸屑等固体颗粒的介质，由于被输送的介质中含有易缠绕或聚束的纤维物，故该种泵流道易于堵塞。泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅，给城市生活和环保带来严重的影响。因此，抗堵性和可靠性是污水泵优劣的重要因素。现有的排污泵杂质的通过量最大也只能限制为口径的30%，如果污水中有杂质颗粒比较大就会堵塞,有长纤维就会缠绕在叶轮上,一旦堵塞或缠绕就容易导致电机过载而烧掉，例如：污水中的杂质的最大直径有80毫米，如果选用一般的潜水排污泵，口径至少需要到300毫米口径。然而选择新型的悬浮式叶轮设计的杂质通过量可以达到100%，80毫米的杂质，只需要选择80毫米口径的泵就可以了，而且现有的污水泵的维修也非常繁琐，需将水泵拆开，才能清除泵体内部的杂质，无工具时，清除泵体内杂质的效率，十分低下。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种悬浮叶轮污水泵。
为了实现上述目的，本实用新型采用了如下技术方案：
一种悬浮叶轮污水泵，包括泵体、油箱、电机、电机上盖、悬浮叶轮、进口法兰，所述泵体内设有泵腔，所述泵体上设有与泵腔相通的进水口和出水口，所述进口法兰设置在进水口处，所述电机上设有转轴，所述转轴的一端穿过所述泵体延伸至所述泵腔内与悬浮叶轮连接，所述悬浮叶轮正对进水口，所述悬浮叶轮包括轮毂和设置在轮毂上的长叶片和短叶片，所述轮毂与转轴传动连接，所述长叶片呈环形阵列设置在轮毂上远离轴心的位置处，所述短叶片呈环形阵列设置在轮毂上靠近轴心的位置处，所述油箱设置在所述泵体与电机之间，所述电机上盖设置在电机上远离转轴的一端，所述泵体上与出水口相对的一端设有冲洗装置，所述冲洗装置包括冲洗管，所述冲洗管与泵腔连通且位于轮毂的斜上方，所述冲洗管的内壁设有螺纹，所述冲洗管上设有塞盖，所述塞盖的外部包裹有密封套，且塞盖上设有横向通孔，所述冲洗管上设有与横向通孔对应的销孔，所述塞盖通过穿过所述销孔、横向通孔的锁紧螺栓与冲洗管固定。
优选的，所述长叶片的数量为8～16片，呈向内弯曲的弧形，所述短叶片的数量为6～10片，呈向内弯曲的弧形，且与长叶片的弯曲方向一致。
优选的，所述轮毂、长叶片、短叶片一体成型。
优选的，所述冲洗管与轮毂所在平面所呈的夹角为15～30°。
优选的，所述锁紧螺栓与冲洗管外壁之间设有密封垫圈。
本实用新型中，采用悬浮叶轮设计,轮毂、长叶片、短叶片一体成型，长叶片和短叶片均呈环形阵列，且呈弯曲方向一致的弧形结构，让泵腔内产生旋流,颗粒在悬浮叶轮旋转产生的涡流的推动下从进水口和出水口完整的通过，悬浮性颗粒或长纤维不与叶片接触，避免发生缠绕的现象,过颗粒能力和长纤维的通过能力较强，能耗较低，冲洗管与泵腔连通且位于轮毂的斜上方，冲洗管的内壁设有螺纹，冲洗管上设有塞盖，塞盖的外部包裹有密封套，且塞盖上设有横向通孔，冲洗管上设有与横向通孔对应的销孔，塞盖通过穿过销孔、横向通孔的锁紧螺栓与冲洗管固定，可取下塞盖通过螺纹与水管连接，冲洗管与轮毂所在平面所呈的夹角为15～30°，可对悬浮叶轮进行冲洗，启动电机通过悬浮叶轮溅射的水流对泵腔进行冲洗，无需将污水泵拆开即可清除泵体内部的杂质，清洗效率高，而且泵体的材质采用耐磨球铁,可以有效的防止磨损，适用于大颗粒、长纤维的污水处理上。
