申请日2016.08.08
公开(公告)日2017.03.01
IPC分类号C02F9/04
摘要

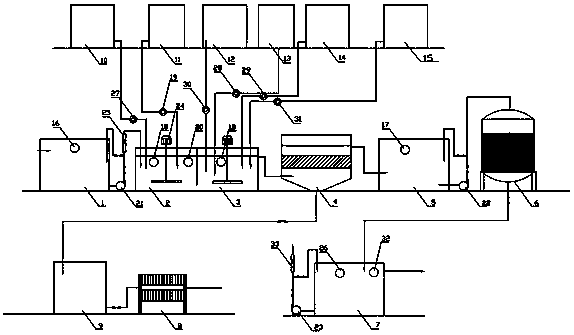

本实用新型涉及一种电路板沉铜废水处理装置，包括调节池、还原反应池、絮凝反应池、斜板沉淀池、中间水池、砂滤器池、清水池、板框压滤机、污泥浓缩池、H2SO4加药罐、NaHSO3加药罐、NaOH加药罐、NaClO加药罐、PAC加药罐、PAM加药罐、第一离心泵、第二离心泵和第三离心泵;调节池与还原反应池之间连接有第一离心泵，还原反应池与絮凝反应池相连，絮凝反应池的侧面与中间水池相连，絮凝反应池的底部与污泥浓缩池相连，污泥浓缩池的侧面与板框压滤机相连;中间水池与砂滤器池通过第二离心泵相连，砂滤器池的底部与清水池相连。本实用新型流程合理，废水处理快速有效，建造简单，原料节省，适合大面积推广。
权利要求书
1.一种电路板沉铜废水处理装置，包括调节池、还原反应池、絮凝反应池、斜板沉淀池、中间水池、砂滤器池、清水池、板框压滤机、污泥浓缩池、H2SO4加药罐、NaHSO3加药罐、NaOH加药罐、NaClO加药罐、PAC加药罐、PAM加药罐、第一离心泵、第二离心泵和第三离心泵，其特征在于：所述调节池与还原反应池之间连接有第一离心泵，所述调节池的内部还设置有第一液位计，所述第一离心泵上还设置有第一流量计;所述还原反应池与絮凝反应池相连，所述絮凝反应池的侧面与中间水池相连，所述絮凝反应池的底部与污泥浓缩池相连，所述污泥浓缩池的侧面与板框压滤机相连;所述中间水池与砂滤器池通过第二离心泵相连，所述砂滤器池的底部与清水池相连，所述清水池的侧面还设置有第三离心泵。
2.根据权利要求1所述的一种电路板沉铜废水处理装置，其特征在于：所述还原反应池和絮凝反应池内均设置有一个第一pH控制器和搅拌机。
3.根据权利要求1所述的一种电路板沉铜废水处理装置，其特征在于：所述还原反应池的内部还设置有ORP控制器。
4.根据权利要求1所述的一种电路板沉铜废水处理装置，其特征在于：所述还原反应池上还连接有第一计量加药泵和第二计量加药泵，所述第一计量加药泵的另一端连接有H2SO4加药罐，所述第二计量加药泵的另一端连接有NaHSO3加药罐。
5.根据权利要求1所述的一种电路板沉铜废水处理装置，其特征在于：所述絮凝反应池上连接有第三计量加药泵、第四计量加药泵、第五计量加药泵和第六计量加药泵，所述第三计量加药泵的另一端连接有NaOH加药罐，所述第四计量加药泵的另一端连接有NaClO加药罐，所述第五计量加药泵的另一端连接有PAC加药罐，所述第六计量加药泵的另一端连接有PAM加药罐。
6.根据权利要求1所述的一种电路板沉铜废水处理装置，其特征在于：所述中间水池的内部还设置有第二液位计。
7.根据权利要求1所述的一种电路板沉铜废水处理装置，其特征在于：所述清水池的内部还设置有第三液位计和第二pH控制器。
8.根据权利要求1所述的一种电路板沉铜废水处理装置，其特征在于：所述第三离心泵上还连接有第二流量计。
说明书
一种电路板沉铜废水处理装置
技术领域
本实用新型涉及废水处理设备领域，尤其涉及一种电路板沉铜废水处理装置。
背景技术
沉铜被广泛应用于有通孔的印制线路板的生产加工中，其主要目的在于通过一系列化学处理方法在非导电基材上沉积一层铜，继而通过后续的电镀方法加厚使之达到设计的特定厚度。沉铜工艺后会产生大量的废水，这些废水都是高腐蚀性的，且含有大量有毒有害物质，不能直接排放，必须进行处理使之达标后方可排放。
现有技术中，如专利号为200920194608.7，申请日为2009.09.11《一种水平电镀夹具》，该实用新型利用化学氧化处理装置将废水中不容易生物降解的有机污染物进行分解，也可将重金属一并去除，确保重金属、COD的排放稳定性，有效地提高过滤效果。但是该实用新型流程复杂，废水处理速度较慢，建造较为麻烦，用料多，有待于进一步改进。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种流程合理、废水处理快速有效、建造简单、原料节省的电路板沉铜废水处理装置。
本实用新型解决上述技术问题所采用的技术方案为：一种电路板沉铜废水处理装置，包括调节池、还原反应池、絮凝反应池、斜板沉淀池、中间水池、砂滤器池、清水池、板框压滤机、污泥浓缩池、H2SO4加药罐、NaHSO3加药罐、NaOH加药罐、NaClO加药罐、PAC加药罐、PAM加药罐、第一离心泵、第二离心泵和第三离心泵，其特征在于：所述调节池与还原反应池之间连接有第一离心泵，所述调节池的内部还设置有第一液位计，所述第一离心泵上还设置有第一流量计;所述还原反应池与絮凝反应池相连，所述絮凝反应池的侧面与中间水池相连，所述絮凝反应池的底部与污泥浓缩池相连，所述污泥浓缩池的侧面与板框压滤机相连;所述中间水池与砂滤器池通过第二离心泵相连，所述砂滤器池的底部与清水池相连，所述清水池的侧面还设置有第三离心泵。
进一步的，所述还原反应池和絮凝反应池内均设置有一个第一pH控制器和搅拌机。
进一步的，所述还原反应池的内部还设置有ORP控制器。
进一步的，所述还原反应池上还连接有第一计量加药泵和第二计量加药泵，所述第一计量加药泵的另一端连接有H2SO4加药罐，所述第二计量加药泵的另一端连接有NaHSO3加药罐。
进一步的，所述絮凝反应池上连接有第三计量加药泵、第四计量加药泵、第五计量加药泵和第六计量加药泵，所述第三计量加药泵的另一端连接有NaOH加药罐，所述第四计量加药泵的另一端连接有NaClO加药罐，所述第五计量加药泵的另一端连接有PAC加药罐，所述第六计量加药泵的另一端连接有PAM加药罐。
进一步的，所述中间水池的内部还设置有第二液位计。
进一步的，所述清水池的内部还设置有第三液位计和第二pH控制器。
进一步的，所述第三离心泵上还连接有第二流量计。
与现有技术相比，本实用新型的优点在于：本实用新型流程合理，废水处理快速有效，建造简单，原料节省，适合大面积推广。
