污水污泥处理渣液分离装置

中国污水处理工程网 时间:2018-2-2 16:00:31

污水处理专利技术

  申请日2016.08.08

  公开(公告)日2017.02.22

  IPC分类号B01D21/02; B01D21/24

  摘要

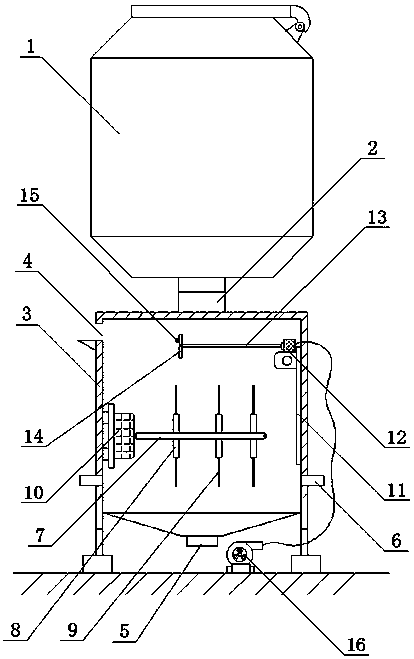

  一种污水污泥处理渣液分离装置,包括收集罐(1),其特征在于:所述收集罐(1)的底部经控制阀(2)与分离筒(3)的上端入口相连接,分离筒(3)的上端外侧壁上开设有漂浮杂质排出口(4),分离筒(3)的内部通过安装座固定有驱动电机(10),驱动电机(10)的输出轴上同轴固定有旋转轴(7),分离筒(3)的内侧壁上通过安装槽(11)安装有液压泵(12),液压泵(12)的活动端安装有推杆(13),推杆(13)的外端铰接有过滤栅格(14),本实用新型结构紧凑,在静置沉淀的同时就能完成液面漂浮杂质的快速清除,降低了处理成本,渣液分离效果好,处理效率得到了提高,有利于污水污泥的后续环保处理。

  权利要求书

  1.一种污水污泥处理渣液分离装置,包括收集罐(1),其特征在于:所述收集罐(1)的底部经控制阀(2)与分离筒(3)的上端入口相连接,分离筒(3)的上端外侧壁上开设有漂浮杂质排出口(4),分离筒(3)的内部通过安装座固定有驱动电机(10),驱动电机(10)的输出轴上同轴固定有旋转轴(7),旋转轴(7)上同轴固定有一个或多个转盘(8),转盘(8)的外圆周上对称固定有多个搅拌杆(9),分离筒(3)的内侧壁上固定有安装槽(11),安装槽(11)上安装有液压泵(12),液压泵(12)的活动端安装有推杆(13),推杆(13)的外端铰接有过滤栅格(14),过滤栅格(14)底部的1/5-1/4部位浸没在液面以下,过滤栅格(14)对应于漂浮杂质排出口(4)设置。

  2.根据权利要求1所述的一种污水污泥处理渣液分离装置,其特征在于:所述分离筒(3)的底部设置有颗粒沉淀物排出口(5),分离筒(3)的侧壁且位于颗粒沉淀物排出口(5)的上方开设有混合液排出口(6)。

  3.根据权利要求1所述的一种污水污泥处理渣液分离装置,其特征在于:所述过滤栅格(14)靠近分离筒(3)中心的一侧安装有一排液面喷嘴(15),液面喷嘴(15)经输气管与空气压缩机(16)相连接。

  4.根据权利要求1所述的一种污水污泥处理渣液分离装置,其特征在于:所述过滤栅格(14)正对着漂浮杂质排出口(4),并且过滤栅格(14)的面积大于等于漂浮杂质排出口(4)的面积。

  说明书

  一种污水污泥处理渣液分离装置

  技术领域

  本实用新型涉及一种渣液分离装置,尤其涉及一种污水污泥处理渣液分离装置,属于污水处理设备技术领域。

  背景技术

  人们在生产生活中会产生大量的污水污泥,污水污泥直接排入江河湖海会造成很大的污染,如何对污水污泥进行环保化处理仍然是技术难点。目前污水污泥在处理过程中渣液分离困难,采用现有的设备渣液分离不够彻底,对污水污泥的处理效率非常低,处理周期较长。如果污泥中混有漂浮杂质、颗粒沉淀物等杂质的话,不利于污水污泥后续环保处理,会增加污水污泥的后期处理成本。

  发明内容

  本实用新型的目的是针对目前污水污泥在处理过程中渣液分离困难,采用现有的设备渣液分离不够彻底,处理效率较低,不利于污水污泥后续环保处理的缺陷和不足,现提供一种结构紧凑,处理成本较低,渣液分离效果好,处理效率得到了提高,有利于污水污泥后续环保处理的一种污水污泥处理渣液分离装置。

  为实现上述目的,本实用新型的技术解决方案是:一种污水污泥处理渣液分离装置,包括收集罐,其特征在于:所述收集罐的底部经控制阀与分离筒的上端入口相连接,分离筒的上端外侧壁上开设有漂浮杂质排出口,分离筒的内部通过安装座固定有驱动电机,驱动电机的输出轴上同轴固定有旋转轴,旋转轴上同轴固定有一个或多个转盘,转盘的外圆周上对称固定有多个搅拌杆,分离筒的内侧壁上固定有安装槽,安装槽上安装有液压泵,液压泵的活动端安装有推杆,推杆的外端铰接有过滤栅格,过滤栅格底部的1/5-1/4部位浸没在液面以下,过滤栅格对应于漂浮杂质排出口设置。

  所述分离筒的底部设置有颗粒沉淀物排出口,分离筒的侧壁且位于颗粒沉淀物排出口的上方开设有混合液排出口。

  所述过滤栅格靠近分离筒中心的一侧安装有一排液面喷嘴,液面喷嘴经输气管与空气压缩机相连接。

  所述过滤栅格正对着漂浮杂质排出口,并且过滤栅格的面积大于等于漂浮杂质排出口的面积。

  本实用新型的有益效果是:

  1.本实用新型设置了收集罐和分离筒,泥浆在分离筒内搅拌曝气并静置沉降,同时利用过滤栅格装置清除了液面漂浮的杂质,还能避免清理死角,颗粒沉淀能够从颗粒沉淀物排出口排出。

  2.本实用新型结构紧凑,在静置沉淀的同时就能完成液面漂浮杂质的快速清除,降低了处理成本,渣液分离效果好,处理效率得到了提高,有利于污水污泥的后续环保处理。
