申请日2016.08.08
公开(公告)日2017.03.15
IPC分类号B08B1/04; B08B15/04
摘要
本实用新型公开了一种污水池壁清理装置，包括伸缩杆，所述伸缩杆上设有手柄，所述伸缩杆左侧固定连接有球铰接，所述球铰接左侧固定连接有支撑杆，所述支撑杆左侧贯穿隔音罩固定连接在电机右侧，所述电机外侧设有隔音罩，所述隔音罩左侧与吸尘罩固定连接，所述吸尘罩下端连通有排尘管，所述排尘管内部设有风机，所述排尘管尾部连通有滤尘箱，所述电机左侧连接有转轴，所述转轴贯穿于吸尘罩连接有磨盘，所述磨盘左侧可拆卸连接有毛刷，该实用新型稳定性强、方向可调控、适用范围广、清理干净、操作简单值得推广。
权利要求书

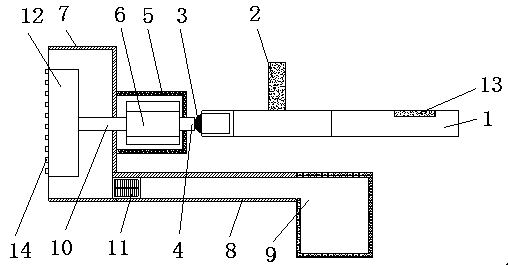

1.一种污水池壁清理装置，包括伸缩杆(1)，其特征在于：所述伸缩杆(1)上设有手柄(2)，所述伸缩杆(1)左侧固定连接有球铰接(3)，所述球铰接(3)左侧固定连接有支撑杆(4)，所述支撑杆(4)左侧贯穿隔音罩(5)固定连接在电机(6)右侧，所述电机(6)外侧设有隔音罩(5)，所述隔音罩(5)左侧与吸尘罩(7)固定连接，所述吸尘罩(7)下端连通有排尘管(8)，所述排尘管(8)内部设有风机(11)，所述排尘管(8)尾部连通有滤尘箱(9)，所述电机(6)左侧连接有转轴(10)，所述转轴(10)贯穿于吸尘罩(7)连接有磨盘(12)，所述磨盘(12)左侧可拆卸连接有毛刷(14)。
2.根据权利要求1所述的一种污水池壁清理装置，其特征在于：所述伸缩杆(1)上设有防滑垫(13)。
3.根据权利要求1所述的一种污水池壁清理装置，其特征在于：所述球铰接(3)表面涂有润滑剂。
4.根据权利要求1所述的一种污水池壁清理装置，其特征在于：所述隔音罩(5)上设有散热孔。
说明书
一种污水池壁清理装置
技术领域
本实用新型涉及污水池壁处理技术领域，具体为一种污水池壁清理装置。
背景技术
污水池壁常常沾有许多的杂物和灰尘，而污水厂通常都是用毛刷清理，毛刷清理使工作人员极易疲劳，并且清理下的灰尘容易吸入体内，影响到工作人员的健康，所以，发明一种污水池壁清理装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种污水池壁清理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水池壁清理装置，包括伸缩杆，所述伸缩杆上设有手柄，所述伸缩杆左侧固定连接有球铰接，所述球铰接左侧固定连接有支撑杆，所述支撑杆左侧贯穿隔音罩固定连接在电机右侧，所述电机外侧设有隔音罩，所述隔音罩左侧与吸尘罩固定连接，所述吸尘罩下端连通有排尘管，所述排尘管内部设有风机，所述排尘管尾部连通有滤尘箱，所述电机左侧连接有转轴，所述转轴贯穿于吸尘罩连接有磨盘，所述磨盘左侧可拆卸连接有毛刷。
优选的，所述伸缩杆上设有定位螺栓和放滑垫。
优选的，所述球铰接表面涂有润滑剂。
优选的，所述隔音罩上设有散热孔。
与现有技术相比，本实用新型的有益效果是：通过伸缩杆的设置，可以清理更大的范围，伸缩杆上设置防滑垫，更方便工作人员手持，通过球铰链的设置，使磨盘可以任意方向转动方便清理死角，通过磨盘上可拆卸毛刷的设置，更容易清理灰尘，且可以及时更换毛刷，通过吸尘装置的设置，可以有效的将清理下的灰尘吸进滤尘箱中保护了工作人员的工作环境，该实用新型稳定性强、方向可调控、适用范围广、清理干净、操作简单值得推广。
